QVGA 240x320 2,2-Zoll TFT-Display, 39-Pin-LCD-Display ST7789V 18-Bit-Schnittstelle

QVGA 240x320 2,2-Zoll TFT-Display, 39-Pin-LCD-Display ST7789V 18-Bit-Schnittstelle
QVGA 240x320 2,2-Zoll TFT-Display, 39-Pin-LCD-Display ST7789V 18-Bit-Schnittstelle QVGA 240x320 2,2-Zoll TFT-Display, 39-Pin-LCD-Display ST7789V 18-Bit-Schnittstelle QVGA 240x320 2,2-Zoll TFT-Display, 39-Pin-LCD-Display ST7789V 18-Bit-Schnittstelle

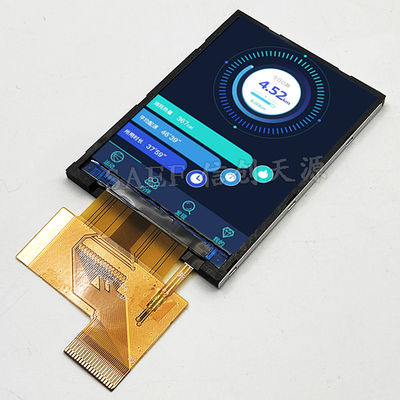

Großes Bild :  QVGA 240x320 2,2-Zoll TFT-Display, 39-Pin-LCD-Display ST7789V 18-Bit-Schnittstelle

Produktdetails:
Herkunftsort: Shenzhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: SF-TC220T-8607A-N
Zahlung und Versand AGB:
Min Bestellmenge: 3 Einheiten (Verhandelbar für Musterbestellungen)
Preis: USD 3 - 3.8 (FOB Shenzhen, Price varies based on order quantity & configuration)
Verpackung Informationen: Standard-Exportpaket
Lieferzeit: 4–8 Werktage für Muster, 5–6 Wochen für MP
Zahlungsbedingungen: L/C, T/T, Paypal
Versorgungsmaterial-Fähigkeit: 3,000,000 Stück pro Monat

QVGA 240x320 2,2-Zoll TFT-Display, 39-Pin-LCD-Display ST7789V 18-Bit-Schnittstelle

Beschreibung
Produkt: 2,2-Zoll-QVGA-RGB-TFT-LCD Auflösung: 240x320 Pixel
Touch-Screen: ohne Touchscreen Ansichtsrichtung: 12 Uhr
Schnittstelle: RGB 18 Bit PIN -Nummer: 39 Stifte
Verbindung: Steckdosen Oberflächenluminanz: 300 Cd/m2
Betriebstemperatur.: -20°C bis +70°C Einhaltung: REACH- und RoHS-konform

SF-TC220T-8607A-N: Ein hochleistungsfähiges 2,2-Zoll-TFT-LCD-Modul für die vielseitige Integration in Embedded-Systeme
Saef Technology Limited präsentiert das SF-TC220T-8607A-N, ein robustes und vielseitiges 2,2-Zoll-TFT-LCD-Modul, das eine scharfe QVGA-Auflösung (240x320) liefert. Entwickelt mit dem leistungsfähigen ST7789V-Treiber-IC und mit einer flexiblen, konfigurierbaren parallelen Schnittstelle (RGB- oder MCU-Modus), ist dieses Modul für Ingenieure und Entwickler in den USA und Europa konzipiert, die ein zuverlässiges Display mit hoher Sichtbarkeit für industrielle Steuerungen, tragbare medizinische Geräte, Smart-Home-Schnittstellen und IoT-Terminals benötigen. Sein kompaktes Format und der -20 °C bis +70 °C Betriebstemperaturbereich machen es zu einer zuverlässigen Wahl für kommerzielle und anspruchsvolle Umgebungen.

Technischer Deep Dive: Bewältigung von Kernintegrationsherausforderungen
Entwickelt, um spezifische Designhürden in Embedded-Displays zu lösen:

  • Schnittstellenflexibilität für optimale Prozessoranpassung: Die Hauptstärke des Moduls ist seine konfigurierbare parallele Schnittstelle. Über die IM[3:0]-Pins können Ingenieure zwischen dem 16/18-Bit-RGB-Modus für Hochgeschwindigkeits-Dedizierte-Display-Controller oder dem MCU-Parallelmodus (8080/6800-Serie) für den direkten Anschluss an Mikrocontroller wählen. Dies löst das häufige Dilemma der Auswahl eines Displays, das zur nativen Schnittstelle Ihres Host-Prozessors passt, wodurch externe Bridge-ICs überflüssig werden und Ihr Leiterplattendesign vereinfacht wird.

  • Überlegene optische Leistung in kompakter Größe: Mit einer typischen Helligkeit von 300 Nits und einem Kontrastverhältnis von 700:1 gewährleistet dieses 2,2-Zoll-Display eine hervorragende Lesbarkeit. Die 12-Uhr-Blickrichtung ist für die typische vertikale Montage in Handheld-Geräten oder Bedienfeldern optimiert und bietet dem Hauptbenutzer konsistente Farben und Kontraste.

  • Robuste Konstruktion für langfristige Zuverlässigkeit: Das Modul wurde entwickelt, um den Belastungen des Dauerbetriebs standzuhalten, und ist für einen weiten industriellen Temperaturbereich ausgelegt und umfassenden Zuverlässigkeitstests unterzogen worden, einschließlich Hoch-/Tieftemperaturbetrieb, Temperaturschock und Feuchtigkeitsbeständigkeit. Dies gewährleistet eine stabile Leistung in Anwendungen von Fabrikhallen bis hin zu Fahrzeuginnenräumen.

  • Vereinfachtes Power-Design: Separate Logik- (IOVCC: 1,8 V/2,8 V) und Analog- (VDD: 2,8 V) Versorgungspins ermöglichen ein feingranulares Energiemanagement, was zur Optimierung des Gesamtstromverbrauchs des Systems beiträgt – ein entscheidender Faktor in batteriebetriebenen tragbaren Geräten.

Zielanwendungen & Anpassungspotenzial
Ideal zur Verbesserung der Benutzerinteraktion in:

  • Industriellen Handheld-Terminals & HMIs: Für Datenlogger, tragbare Testgeräte und Bedienfelder, bei denen ein klares, reaktionsschnelles Display unter unterschiedlichen Umgebungsbedingungen benötigt wird.

  • Unterhaltungselektronik & Smart Appliances: Perfekt für hochwertige Fernbedienungen, Thermostat-Schnittstellen, Audiogeräte-Displays und intelligente Küchengeräte, die eine lebendige Farb-UI benötigen.

  • Automotive Aftermarket & Telematik: Geeignet für im Armaturenbrett montierte Displays, Steuerungen für die Unterhaltung im Fond oder Diagnosewerkzeuge innerhalb des angegebenen Temperaturbereichs.

Saef Technology: Ihr Partner für maßgeschneiderte Display-Lösungen

  1. Überbrücken Sie die Lücke mit Anpassung: Benötigt Ihr Design resistive (RTP) oder kapazitive (CTP) Touch-Funktionalität? Benötigen Sie eine bestimmte FPC-Länge, einen bestimmten Steckertyp oder eine bestimmte Hintergrundbeleuchtungshelligkeit? Wir bieten flexible Anpassungsdienste mit niedrigen Mindestbestellmengen. Wir können Touchpanels integrieren, Konfigurationen ändern oder Spezifikationen anpassen, um ein Displaymodul zu erstellen, das nahtlos zu Ihrem Produkt passt, und nicht umgekehrt.

  2. Design-In-Support für Ingenieure: Wir bieten vollständige und klare technische Dokumentation: detaillierte Pinbelegungsbeschreibungen, Schnittstellen-Timing-Spezifikationen (Setup-/Haltezeiten), Power-Sequencing-Richtlinien und Initialisierungscode-Beispiele. Dies ermöglicht Ihrem Entwicklungsteam eine schnelle und sichere Integration.

  3. Qualität und Konformität für globale Märkte: Gefertigt unter einem ISO9001:2015 zertifizierten Qualitätssystem und unter Einhaltung der RoHS- und REACH Umweltstandards, sind unsere Module so konzipiert, dass sie die strengen Anforderungen der nordamerikanischen und europäischen Märkte erfüllen und einen reibungslosen Weg zur Zertifizierung für Ihr Endprodukt gewährleisten.

Handlungsaufforderung für technische Käufer

  • Entwickelt für Entscheidungsträger: Wir verstehen die Kriterien, die Ingenieure und Beschaffungsspezialisten bewerten: technische Spezifikationen, Zuverlässigkeitsdaten, Lieferantenflexibilität und Gesamtintegrationskosten.

  • Anfrage zur Bewertung: Wir laden Produktdesigner, Embedded-Ingenieure und Beschaffungsexperten ein, das SF-TC220T-8607A-N zu evaluieren. Kontaktieren Sie unser technisches Vertriebsteam, um Muster anzufordern, Ihre spezifischen Anwendungsanforderungen zu besprechen oder Anpassungsoptionen für Ihr Projekt zu erkunden. Wählen Sie Saef als Technologiepartner, der sich verpflichtet hat, nicht nur Komponenten, sondern optimierte Display-Lösungen anzubieten, die Ihre Produktvision zum Leben erwecken.




Mechanische Abmessungen


QVGA 240x320 2,2-Zoll TFT-Display, 39-Pin-LCD-Display ST7789V 18-Bit-Schnittstelle 0




PIN-Schnittstellendefinition



Nr. PIN-NAME E/A Beschreibung
Reaktionszeit LEDA O LED-Anode
Transmission (mit PL) LEDK O LED-Kathode
Kontrastrate IOVCC I Stromversorgung 2,8 V/1,8 V Spannung
Hor. VDD I Stromversorgung 2,8 V Spannung
5 SDO I SPI-Schnittstellen-Ausgangspin
6 TE I Tear-Effect-Ausgangspin
7-24 DB17-DB0 E/A Display-Daten-E/A
- SDA I SPI-Schnittstellen-Eingangspin
26 DOTCLK I Taktsignal zum Abtasten jedes Datums
27 ENABLE I Datenfreigabesignal für den RGB-Schnittstellenbetrieb
28 HSYNC I Horizontales Synchronisationssignal
29 VSYNC I Vertikales Synchronisationssignal
30 RD I Lesestrobosignal-Eingangspin
31 WRX I Schreibstrobosignal-Eingangspin
32 DCX I Registerauswahlsignal
33 CS I Eingangspin für Chipauswahlsignal
34 RESET I LCM-Reset-Eingangssignal
- IM0 I Die MCU-Schnittstellenmodusauswahl.
36 IM1 I Die MCU-Schnittstellenmodusauswahl.
37 IM2 I Die MCU-Schnittstellenmodusauswahl.
38 IM3 I Die MCU-Schnittstellenmodusauswahl.
39 GND I Masse





Absolute Maximalwerte



Symbol Bedingungen Wert Min
Versorgungsspannung für Logik VDD 0,3~4,6 -
Eingangsspannung Vin VDD+0,3 -
Betriebstemperatur Topr -20 bis 70 °C
Lagertemperatur Tstg -30 bis 80 °C




DC-Eigenschaften



Symbol Bedingungen Typ Typ 1 Min Testbedingung

Betriebs-

Spannung

VDD 2,6 2,8 3,3 -

Versorgungsstrom IDD 5 - VDD=2,8 V, Ta=25 °C
Eingangsspannung VIH 0,8VDD VDD -

VIL 0 0,2VDD -

Eingangsleckstrom

IIL

-1,0 -

µA VIN=VDD oder VSS LED-Hintergrundbeleuchtung




EigenschaftenNr.



Symbol Bedingungen TYP MAX EINHEIT Test

Bedingung

Versorgungsspannung

Vf - - - Versorgungsstrom
If - - -
Vr - -
Pd - -
-

-

If= 80 mA Gleichmäßigkeit für LCM
- If=80 mA Hintergrundbeleuchtungsfarbe
Weiß Optische




EigenschaftenNr.



Artikel Symbol Bedingungen Spezifikation Einheit Min
Typ Max 1
Reaktionszeit Tr+Tf 25℃ -

-

2
Transmission (mit PL) T(%) -

-

Kontrastrate

Cr

θ=0,

NormalBetrachtungswinkel 500

700

-

-

Hor.

θR

CR>10

- 60

-

Θ+

60

- Θ+
35 - -
-
