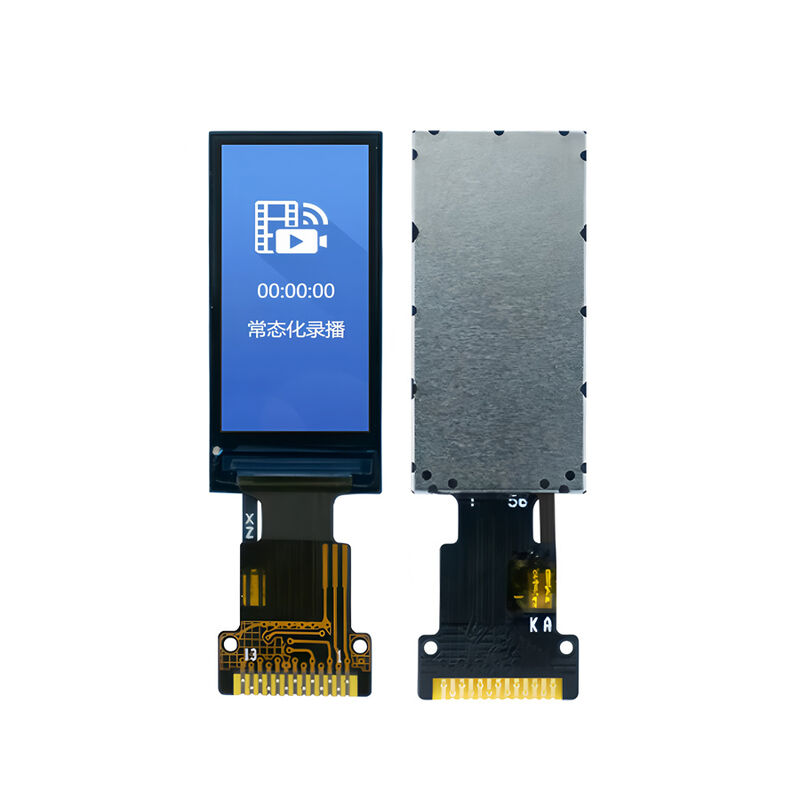

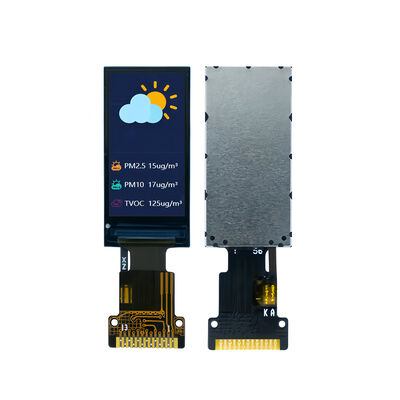

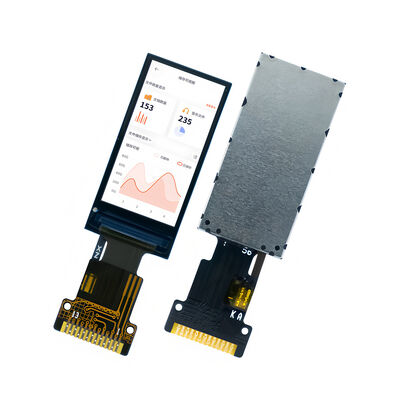

0,96 Zoll TFT LCD Modul | 80x160 SPI-Schnittstelle, ST7735S Treiber, Ultrakompakt

0,96 Zoll TFT LCD Modul | 80x160 SPI-Schnittstelle, ST7735S Treiber, Ultrakompakt
0,96 Zoll TFT LCD Modul | 80x160 SPI-Schnittstelle, ST7735S Treiber, Ultrakompakt 0,96 Zoll TFT LCD Modul | 80x160 SPI-Schnittstelle, ST7735S Treiber, Ultrakompakt 0,96 Zoll TFT LCD Modul | 80x160 SPI-Schnittstelle, ST7735S Treiber, Ultrakompakt

Großes Bild :  0,96 Zoll TFT LCD Modul | 80x160 SPI-Schnittstelle, ST7735S Treiber, Ultrakompakt

Produktdetails:
Herkunftsort: Shenzhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: SFTO096JY-7419AN
Zahlung und Versand AGB:
Min Bestellmenge: 3 Einheiten (Verhandelbar für Musterbestellungen)
Preis: USD 0.69 - 0.99 (FOB Shenzhen, Price varies based on order quantity & configuration)
Verpackung Informationen: Standard-Exportpaket
Lieferzeit: 4–8 Werktage für Muster, 5–6 Wochen für MP
Zahlungsbedingungen: L/C, T/T, Paypal
Versorgungsmaterial-Fähigkeit: 3,000,000 Stück pro Monat

0,96 Zoll TFT LCD Modul | 80x160 SPI-Schnittstelle, ST7735S Treiber, Ultrakompakt

Beschreibung
Produkt: TFT LCD -Anzeige Bildschirmgröße: 0.96 Zoll (diagonal)
Auflösung: 80 (RGB) x 160 Pixel Schnittstelle: 4-Draht-SPI (serielle Peripherieschnittstelle)
Treiber-IC: ST7735S Helligkeit: 260 cd/m² (typisch)
Betrachtungswinkel: 80° (alle Richtungen) Betriebstemperatur.: -20 ° C bis +70 ° C.
Modulabmessungen: 13,5 mm (H) x 27,9 mm (V) x 1,5 mm (T) Versorgungsspannung: 2,8 V/3,3 V (VCC), 1,8 V/2,8 V/3,3 V (IOVCC)
Hintergrundbeleuchtung: 1x weiße LED (20mA typisch) Einhaltung: Rohs, Reichweite

SFTO096JY-7419AN: Die ultimative ultrakompakte Farbbildschirm-Lösung für platzbeschränkte Embedded-Systeme


Entwickelt von Saef Technology Limited, setzt das SFTO096JY-7419AN den Maßstab für miniaturisierte Farbbildschirme. Dieses 0,96-Zoll-TFT-LCD-Modul liefert eine gestochen scharfe Auflösung von 80x160 innerhalb eines unglaublich kompakten Formfaktors von 13,5 mm x 27,9 mm. Angetrieben vom beliebten ST7735S IC über eine einfache 4-Draht-SPI-Schnittstelle, bietet es Ingenieuren in den USA und Europa eine zuverlässige, energiesparende Farbbildschirmlösung für Wearable-Technologie, IoT-Sensoren, tragbare medizinische Geräte und kompakte industrielle Steuerungen, bei denen jeder Kubikmillimeter zählt.



Entwickelt für die Integration, wo andere nicht passen:

  • Maximierung der minimalen Leiterplattenfläche: Mit einer aktiven Fläche von nur 10,8 mm x 21,7 mm und einer Gesamtmodultiefe von 1,5 mm löst dieses Display die primäre Herausforderung, eine Benutzeroberfläche zu gerätegrößen hinzuzufügen. Es ermöglicht Farbstatusanzeigen, einfache Grafiken und Datenauslesungen, wo zuvor nur LEDs möglich waren.

  • Mikrocontroller-freundliche Effizienz: Die 4-Draht-SPI-Schnittstelle minimiert die Anforderungen an die Pinanzahl (CS, DC, RESET, SDA, SCL) und gibt wichtige GPIOs auf ressourcenbeschränkten Mikrocontrollern (MCUs) wie ARM Cortex-M0+ oder ESP32 frei. Dies vereinfacht das PCB-Routing und reduziert den Firmware-Overhead im Vergleich zu parallelen Schnittstellen.

  • Hohe Sichtbarkeit in einem winzigen Gehäuse: Trotz seiner Größe liefert es eine helle 260-Nit-Ausgabe mit einem Kontrastverhältnis von 800:1 und gewährleistet so eine klare Lesbarkeit unter verschiedenen Lichtverhältnissen. Der 80-Grad-Betrachtungswinkel bietet Flexibilität bei der Geräteausrichtung.

  • Robust für anspruchsvolle Anwendungen: Dieses Modul ist für den Betrieb von -20 °C bis +70 °C ausgelegt und wurde umfassenden Umwelttests (thermische Zyklen, Vibrationen, ESD) unterzogen. Es ist so konzipiert, dass es den Belastungen des tragbaren und Außeneinsatzes standhält.

  • Vereinfachtes Energiemanagement: Flexible Logik (IOVCC: 1,8 V/3,3 V) und analoge (VCC: 2,8 V/3,3 V) Versorgungsspannungen, kombiniert mit einer einzelnen LED-Hintergrundbeleuchtung mit geringem Stromverbrauch, erleichtern die Integration in energiesparende Systemarchitekturen.

Ideal für Ihr Micro-Gerät der nächsten Generation:

  • Wearable Electronics & Gesundheitsmonitore (Fitnessbänder, Smart Patches): Bietet essentielles Benutzerfeedback mit minimaler Größe und geringem Stromverbrauch.

  • Industrielle IoT-Sensoren & Handheld-Tools: Zum Anzeigen von Echtzeitmesswerten, Konfigurationsmenüs oder Statuscodes auf tragbaren Diagnosegeräten.

  • Schnittstellen für Unterhaltungselektronik (Smart Home, Audiogeräte): Fügt kompakten Fernbedienungen, Bluetooth-Trackern oder Smart-Gerätesteuerungen Premium-Feedback hinzu.

  • Tragbare medizinische und diagnostische Geräte: Geeignet für kompakte Monitore, bei denen wichtige numerische Daten oder einfache Wellenformen angezeigt werden müssen.

Saef Technology: Ihr Partner für miniaturisierte Display-Lösungen

  1. Anpassen an Ihre genauen Bedürfnisse: Benötigen Sie eine Touch-fähige Version (RTP oder PCAP) für interaktive Mikroschnittstellen? Benötigen Sie einen anderen Anschluss oder eine andere FPC-Ausrichtung? Wir sind spezialisiert auf Anpassungen mit geringem MOQ und semi-kundenspezifische Designs, um diese 0,96-Zoll-Plattform an Ihre spezifischen mechanischen und elektrischen Anforderungen anzupassen.

  2. Konzipiert für zuverlässige Fertigung: Das Modul wird gemäß MIL-STD-105E einer AQL-Inspektion unterzogen, um eine gleichbleibende Qualität für die Serienproduktion zu gewährleisten. Wir bieten umfassende Integrationsunterstützung: schematische Referenzen, Treiberbibliotheken und präzise 2D/3D-Mechanikdateien.

  3. Eine vertrauenswürdige Lieferkette für globale Märkte: Als ISO-zertifizierter Hersteller sind unsere Produkte so konzipiert, dass sie den EU-RoHS- und REACH-Konformitätsanforderungen entsprechen, was eine reibungslose Integration in Produkte für nordamerikanische und europäische Märkte ermöglicht.

Technische Zusicherung für Ingenieure

  • Bewährte Zuverlässigkeit: Umfassende Zuverlässigkeitstests validieren die Leistung unter thermischer, mechanischer und umweltbedingter Belastung.

  • Ingenieur-zentrierte Dokumentation: Wir stellen klare Datenblätter, Initialisierungssequenzen und Anwendungshinweise bereit, um Ihre Prototyping-Phase von Tagen auf Stunden zu beschleunigen.

  • Muster & Support bereit: Wir laden Embedded-Hardware-Ingenieure, Produktdesigner und Beschaffungsspezialisten ein, das SFTO096JY-7419AN zu evaluieren. Kontaktieren Sie unser technisches Verkaufsteam, um Muster anzufordern, Ihre Anpassungsideen zu besprechen oder ein projektspezifisches Angebot zu erhalten. Arbeiten Sie mit Saef zusammen, um Größenbeschränkungen zu überwinden, ohne Kompromisse bei der Display-Fähigkeit oder der Zuverlässigkeit des Lieferanten einzugehen.



Mechanische Abmessungen



0,96 Zoll TFT LCD Modul | 80x160 SPI-Schnittstelle, ST7735S Treiber, Ultrakompakt 0



Pin-Schnittstellen-Definition



Pin.Nr Symbol Beschreibung
1 TP0 TP-Schnittstelle
2 TP1 TP-Schnittstelle
3 SDA

Serielle Dateneingabe

4 SCL

Serieller Takt-Pin.

5

D/C

Registerauswahl-Pin

D/C=’ 1’: Anzeigedaten.

D/C=’0’: Befehlsdaten.

6 RESET

LCM-Reset-Pin

7 CS

Chip-Auswahl-Pin („Low“ aktivieren)

8 GND Masse
9 NC Leerer PIN
10 VCC

Stromversorgung für Analog (2,8 V-3,3 V)

11 LEDK

Kathode der Hintergrundbeleuchtung

12 LEDA

Anode der Hintergrundbeleuchtung

13 GND Masse





Absolute Maximalwerte



Parameter Symbol Min Max Einheit
Logik-Versorgungsspannung IOVCC -0,3 4,6 V
Analoge Versorgungsspannung VCC -0,3 4,6 V
Betriebstemperatur Top -20 70
Lagertemperatur Tst -30 80
Luftfeuchtigkeit RH

--

90%(Max60C) RH





Elektrische Eigenschaften



Parameter Symbol Min Typ Max Einheit
Logik-Versorgungsspannung IOVCC 1,65 1,8/2,8 3,3 V
Analoge Versorgungsspannung VCC 2,6 2,8 3,3

--

Eingangsstrom Idd

--

20

--

mA





Hintergrundbeleuchtungseinheit Eigenschaften



Artikel Symbol Min Typ Max Einheit
Vorwärtsspannung Vf 3,0 3,2 3,4 V
Vorwärtsstrom If

--

20

--

mA
Betriebslebensdauer

--

20000 30000

--

Std.
Oberflächenhelligkeit

--

--

260

--

cd/m2
