Produktdetails:
|
| Produkt: | TFT-LCD-Display mit RTP | Bildschirmgröße: | 2,4 Zoll (Diagonale) |
|---|---|---|---|
| Auflösung: | 240 (RGB) x 320 Pixel (QVGA) | Panel -Technologie: | IPS (In-Plane Switching) |
| Treiber-IC: | ST7789V | Schnittstelle: | 8-Bit-MCU parallel (kompatibel mit der 8080-Serie) |
| Touch-Screen: | 4-Draht-resistives Touchpanel (RTP) | Helligkeit (typisch): | 250 cd/m² |
| Betriebstemperatur: | -20 ° C bis +70 ° C. | Betrachtungswinkel: | 80° / 80° / 80° / 80° (IPS Wide View) |
| Einhaltung: | REACH- und RoHS-konform | Paket: | FPC mit Stecker |

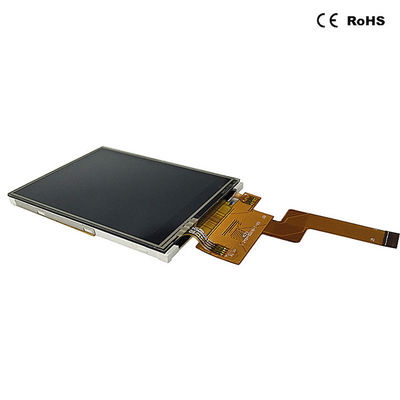

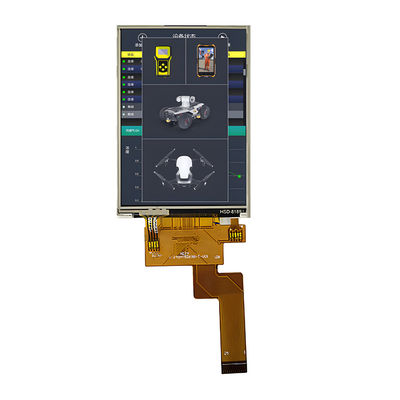

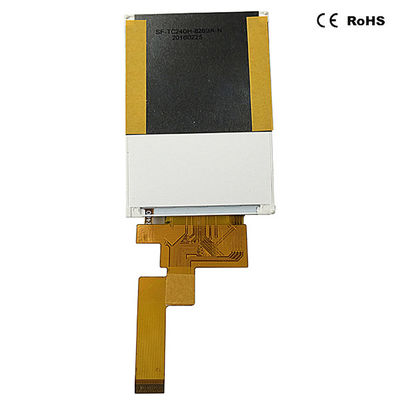

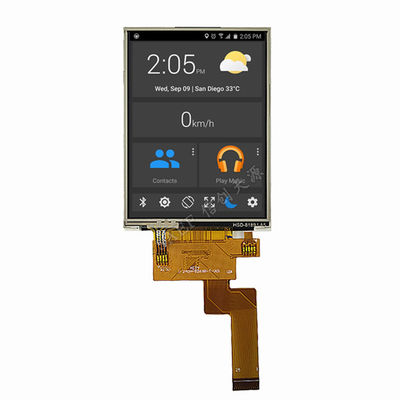

SF-TC240H-8269B-T: Ein kompaktes, zuverlässiges 2,4-Zoll-IPS-TFT-LCD-Modul, optimiert für eingebettete Systeme und HMI-Anwendungen
Das von Saef Technology Limited entwickelte SF-TC240H-8269B-T ist ein gut sichtbares 2,4-Zoll-TFT-LCD-Modul mit IPS-Technologie für große Betrachtungswinkel und einem integrierten 4-Draht-Resistive Touch Panel (RTP). Mit seiner QVGA-Auflösung von 240 x 320, der unkomplizierten 8-Bit-MCU-Parallelschnittstelle und dem robusten Betriebsbereich von -20 °C bis +70 °C ist dieses Modul die ideale Anzeigelösung für Ingenieure in den USA und Europa, die tragbare medizinische Geräte, industrielle Handheld-Terminals, Verbrauchergeräte und IoT-Dashboards entwickeln, bei denen Platz, Kosten und Zuverlässigkeit im Vordergrund stehen.
Bewältigung zentraler Designherausforderungen bei der Entwicklung kompakter Geräte:
Hervorragende Lesbarkeit aus jedem Winkel: Die IPS-Panel-Technologie gewährleistet konsistente Farben und Kontraste über einen 80-Grad-Betrachtungskegel in alle Richtungen. Dies löst das häufig auftretende Problem der Bildinvertierung oder Farbverschiebung, wenn Bediener handgeführte Werkzeuge oder feststehende Panels aus nicht senkrechten Winkeln betrachten.
Vereinfachte Integration für Mikrocontroller: Die direkte 8-Bit-MCU-Parallelschnittstelle (kompatibel mit der 8080-Serie) und der ST7789V-Treiber-IC machen komplexe Protokollkonverter überflüssig. Ingenieure können es direkt an eine Vielzahl kostengünstiger Mikrocontroller (ARM Cortex-M usw.) anschließen und so die Stücklistenkosten und die Firmware-Komplexität im Vergleich zu reinen SPI- oder MIPI-basierten Displays erheblich reduzieren.
Bewährte und kostengünstige Touch-Eingabe: Das integrierte 4-Draht-Resistive Touch Panel (RTP) bietet zuverlässige Single-Touch-Eingabe mit einer Lebensdauer von 1.000.000 Berührungen, funktioniert mit einem Stift oder Handschuh und ist immun gegen versehentliche Berührungen durch Flüssigkeiten oder Schmutz – eine praktische Wahl für viele industrielle und medizinische Umgebungen, in denen kapazitive Berührungen möglicherweise ungeeignet sind.
Gebaut für langfristige Zuverlässigkeit: Das Modul wurde 120 Stunden lang Betriebstests bei hohen/niedrigen Temperaturen und Luftfeuchtigkeit unterzogen und ist auf Langlebigkeit ausgelegt. Die LED-Hintergrundbeleuchtung bietet eine einstellbare Helligkeit und eine gute Gleichmäßigkeit und gewährleistet so eine langfristige Leistung bei unterschiedlichen Umgebungslichtbedingungen.
Platzsparender Formfaktor: Mit einem kompakten Grundriss von 60,26 mm x 42,72 mm x 3,4 mm und einer Verbindung über ein einzelnes FPC maximiert es den verfügbaren Platz für Ihre Kernelektronik, ein entscheidender Faktor für das Design tragbarer Geräte.
Ideal zur Lösung von Schnittstellenherausforderungen in:
Industrielle Handwerkzeuge und Testgeräte (Schwerpunkt USA/Deutschland): Für Datenlogger, Multimeter und tragbare Scanner, bei denen klare Sicht bei hellem Licht und zuverlässige, mit Handschuhen kompatible Touch-Eingabe unerlässlich sind.
Medizinische und Wellness-Überwachungsgeräte: Geeignet für Patientenmonitore, Infusionspumpen und Diagnosegeräte, die eine robuste, leicht zu reinigende Schnittstelle erfordern, die in klinischen Umgebungen zuverlässig funktioniert.
Intelligente Haussteuerung und Unterhaltungselektronik: Perfekt für Thermostatschnittstellen, Sicherheitstafeltastaturen und Gerätedisplays, bei denen eine kostengünstige, benutzerfreundliche Touch-Schnittstelle erforderlich ist.
Saef Technology: Ihr flexibler Display-Partner
Passen Sie sich genau an Ihre Bedürfnisse an: Benötigen Sie eine Version ohne Touch (RTP), um die Kosten zu senken? Oder benötigen Sie eine andere Touch-Controller-Schnittstelle? Wir bieten flexible Anpassungsmöglichkeiten und Optionen mit niedrigen Mindestbestellmengen, um dieses 2,4-Zoll-Modul an Ihre spezifischen Projektanforderungen anzupassen und so Ihre Markteinführungszeit zu verkürzen.
Konzipiert für die Fertigung: Das Modul wird einer AQL-Prüfung gemäß MIL-STD-105E Level II unterzogen, um eine gleichbleibende Qualität Ihrer Produktionslinie sicherzustellen. Eine vollständige Dokumentation – einschließlich präziser mechanischer Zeichnungen, Pinbelegungsdefinitionen und Beispiele für Initialisierungscodes – wird bereitgestellt, um Ihr PCB-Layout und Ihre Softwareentwicklung zu optimieren.
Zuverlässige Versorgung für globale Märkte: Als ISO-zertifizierter Hersteller stellt Saef sicher, dass die Produkte den internationalen Standards entsprechen und bietet eine zuverlässige Lieferkette für OEMs in Nordamerika und der Europäischen Union.
Technische Sicherheit und nächste Schritte
Robuste Qualitätsgrundlage: Hergestellt unter einem strengen Qualitätsmanagementsystem, mit umfassenden Zuverlässigkeitstests zur Validierung der Leistung unter Umweltbelastungen.
Ingenieurzentrierter Support: Wir stellen die technischen Daten bereit, die Sie für eine sichere Integration benötigen. Unser Team versteht die Herausforderungen des Embedded-Designs und ist bereit, Sie in Ihrer Prototyping-Phase zu unterstützen.
Bewerten Sie Ihr Projekt: Wir laden Ingenieure für eingebettete Systeme, Produktdesigner und Beschaffungsexperten ein, den SF-TC240H-8269B-T zu bewerten. Kontaktieren Sie uns noch heute, um Muster anzufordern, Anpassungsmöglichkeiten zu besprechen oder ein wettbewerbsfähiges Angebot zu erhalten. Wählen Sie Saef als Display-Partner, der bewährte Leistung mit der Flexibilität verbindet, Ihre einzigartige Designvorstellung zu erfüllen.
Mechanische Abmessungen
![]()
![]()
Definition der Pin-Schnittstelle
| NEIN. | PIN-NAME | E/A | Beschreibung |
| 1 | LED_K | O | LED-Kathode |
| 2 | LED_A | O | LED-Anode |
| 3 | GND | ICH | Boden |
| 4 | VCC | ICH | Stromversorgung 2,8 V Spannung |
| 5 | IOVCC | ICH | Stromversorgung 2,8 V/1,8 V Spannung |
| 6 | FMARK | O | Ausgangspin mit Träneneffekt |
| 7 | /CS | ICH | Eingangspin für Chipauswahlsignal |
| 8 | ZURÜCKSETZEN | ICH | LCM-Reset-Eingangssignal |
| 9 | RS | ICH | Registerauswahlsignal |
| 10 | /WR | ICH | Strobe-Signal-Eingangspin schreiben |
| 11 | /RD | ICH | Strobe-Signal-Eingangspin lesen |
| 12 | GND | ICH | Boden |
| 13-20 | DB7-DB0 | E/A | Daten-E/A anzeigen |
| 21 | GND | ICH | Boden |
| 22 | XR | O | Touchpanel-Pin |
| 23 | YD | O | Touchpanel-Pin |
| 24 | XL | O | Touchpanel-Pin |
| 25 | YU | O | Touchpanel-Pin |
Maximale absolute Grenze
| Artikel | Symbol | Wert | Einheit |
| Versorgungsspannung für Logik | VDD | 1,6~3,3 | V |
| Eingangsspannung | Vin | VDD+0,3 | V |
| Betriebstemperatur | Topr | -20 bis 70 | °C |
| Lagertemperatur | Tstg | -30 bis 80 | °C |
DC-Eigenschaften
| Artikel | Symbol | Min | Typ | Max | Einheit | Testbedingung |
|
BetriebStromspannung |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Versorgungsstrom | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Eingangsspannung | VIH | 0,8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0,2 VDD | V | ||
|
Eingangsleckageaktuell |
IIL | -1,0 | - | 1,0 | μA | VIN=VDD oder VSS |
Elektrisch-optische Eigenschaften der Hintergrundbeleuchtung
| Artikel | Symbol | MIN | TYP | MAX | EINHEIT |
Prüfen Zustand |
| Versorgungsspannung | Vf | 3,0 | 3.2 | 3.4 | V | Wenn=80mA |
| Versorgungsstrom | Wenn | - | 80 | - | mA | - |
| Sperrspannung | Vr | - | - | 5 | V | - |
| Verlustleistung | Pd | - | - | mW | - | |
| Lichtstärke für LCM |
- |
- | 250 | - | Cd/m2 | Wenn=80mA |
| Einheitlichkeit für LCM | - | 80 | - | - | % | Wenn=80 mA |
| Farbe der Hintergrundbeleuchtung | Weiß | |||||
Technische Daten des Resistiven Touchpanels
| Artikel | Symbol | Min. | Typ. | Max. | Einheit | Bemerkung |
| Transparenz | - | - | 82 | - | % | JIS K-7105 |
| Dunst | - | - | 1 | - | % | JIS K-7105 |
| Härte der Oberfläche | - | - | 3 | - | H | 150gf45° |
| FPC-Schälfestigkeit | - | 5 | - | N | 90° nach oben | |
| FPC-Biegen | - | - | 3 | - | Zyklus | R= 1,0, 90° |
| Eingabekraft | - | - | 50 | gf | - | |
| Nennspannung | V-Touch | 7 | V | Gleichstrom | ||
| X-Achsen-Widerstand | Rx | 300 | 900 |
FPC-PIN |
||
| X-Achsen-Widerstand | Ry | 200 | 500 | |||
| Linearität | - | - | ±1,5 | ±2,0 | % | - |
| Geschwätz | - | - | - | 20 | MS | - |
| Isolationswiderstand | Ri | 10 | - | - | MΩ | - |
| Notizen zum Leben | - | 100.000 | - | - | Mal | - |
| Geben Sie Leben ein | - | 1.000.000 | - | - | Mal | - |
