Produktdetails:
|
| Produkt: | TFT LCD -Anzeige | Bildschirmgröße: | 5,0 Zoll (Diagonale) |
|---|---|---|---|
| Auflösung: | 480 (RGB) × 854 Pixel | Luminanz: | 300 cd/m² (Nits) |
| Schnittstelle: | RGB 565 Parallel | Drive IC: | ST7701s |
| Betriebstemperatur: | -20 ° C bis +70 ° C. | Lagertemperatur: | -30°C bis +80°C |
| Art der Hintergrundbeleuchtung: | LED-Seitenlicht (12 LEDs) | Lebensdauer der Hintergrundbeleuchtung: | 40.000 Stunden (typisch) |
| Betrachtungswinkel: | 80°/80°/80°/80° (Alle Richtungen) | Einhaltung: | Rohs, Reichweite |

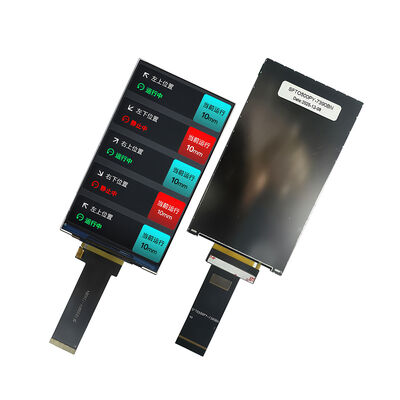

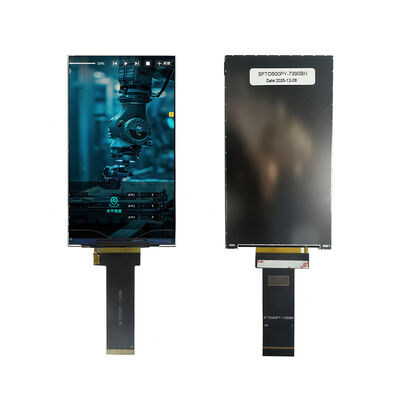

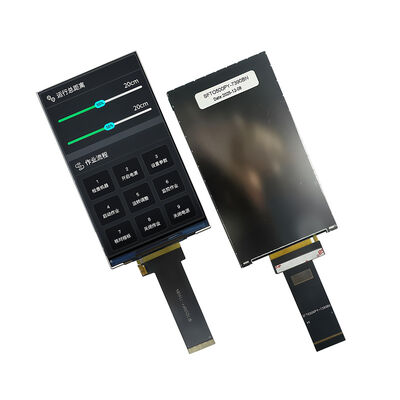

SFTO500PY-7390BN: Ein kostengünstiges, 5-Zoll-TFT-LCD-Modul für anspruchsvolle Anwendungen
Das von Saef Technology entwickelte SFTO500PY-7390BN ist ein 5,0-Zoll-TFT-LCD-Modul, das eine ausgewogene Kombination aus Leistung, Zuverlässigkeit und außergewöhnlichem Wert bietet.Mit einer Auflösung von 480 (RGB) x 854, eine Standard-RGB-Paralleloberfläche und ein robustes Design, das für den Betrieb von -20°C bis 70°C geprüft wurde, ist dieses Modul eine optimale Anzeigelösung für Ingenieure und Designer in derVereinigte Staaten und DeutschlandEs ist ein sehr günstiger Preis für die Entwicklung von industriellen HMI, tragbaren Geräten, medizinischen Instrumenten und eingebetteten Steuerungssystemen.
Entworfen, um Ihren Entwicklungsprozess zu vereinfachen:
Übersichtliche Bildleistung:300 Nits Helligkeit und ein Kontrastverhältnis von 1200:1 sorgen für die Lesbarkeit in typischen Innenräumen.Ein 70% NTSC Farbspektrum bietet eine ausreichende Farbdarstellung für Statusindikatoren und Benutzeroberflächen.
Einfache Hardwareintegration:Die...Parallele Schnittstelle RGB 565mit Standardsteuerungssignalen (Auswahl des DE- oder HV-Modus) eine einfache Kompatibilität mit einer Vielzahl von MPU, FPGAs und industriellen MCUs gewährleistet, die auf den Märkten der USA und Europas verbreitet sind,Verringerung der Integrationszeit und -komplexität.
Gebaut für industrielle Umgebungen:Mit einemErweiterter Betriebstemperaturbereich (-20°C ~ +70°C)Dieses Modul ist für Anwendungen geeignet, die Temperaturschwankungen unterliegen.und ESD-Schutz (±8 kV Luftentladung), die langfristige Stabilität unter schwierigen Bedingungen gewährleistet.
Langlebige Beleuchtung:Das seitlich beleuchtete LED-Hintergrundbeleuchtungssystem bietet eine typische Lebensdauer von40,000 StundenDie PWM-Dimmfunktion ermöglicht eine einfache Helligkeitsanpassung zur Optimierung des Stromverbrauchs.
Kompaktes und zuverlässiges Bauwerk:mit einem schmalen Profil von2.1 mmDie Module sind in der Regel mit einer hohen Qualität ausgestattet und haben eine hohe Qualität und präzise Umrissmaße.AQL-Inspektion nach MIL-STD-105E Stufe II, die eine hohe Ausgangsqualität und Konsistenz für Ihre Produktionslinie garantiert.
Ideal für die Lösung spezifischer Designprobleme in:
Industrieautomation (Deutschland/USA-Fokus):Perfekt für Fabrik-HMI-Panels, PLC-Schnittstellen und Testgeräte.Während die robuste Bauqualität den Erwartungen für Maschinen für den deutschen und nordamerikanischen Markt entspricht.
Tragbare und Handheld-Geräte:Die Zuverlässigkeit des Moduls minimiert das Risiko von Feldfehlern, ein kritischer Faktor für OEMs.
Transport und Logistik:Sie kann in Hilfsfahrzeug-Displays, Tracking-Geräten und Gabelstapler-Terminals eingesetzt werden.
IoT und intelligente Steuerungen:Die RGB-Schnittstelle mit direktem Antrieb eliminiert die Notwendigkeit einer externen Display-Controller, was dazu beiträgt, die Gesamtkosten des Systems und den Entwurfsdruck zu reduzieren.
Warum Ingenieure in den USA und Deutschland sich für Saef-Technologie entscheiden:
Unkompromizierter Wert:Bei attraktiven Preisen opfern wir weder Qualität noch Konformität.RoHS-Verordnung (2011/65/EU & 2015/863) und REACH-Verordnung, die Einführung Ihres Produktes in dieEuropäische Union (einschließlich Deutschland)und nordamerikanischen Märkten.
Ingenieurorientierter Support:Wir stellen umfassende Dokumentation zur Verfügung, einschließlich eines vollständigen Datenblatts, Pinout-Diagramme, mechanische Zeichnungen und Schnittstellen-Timing-Spezifikationen, um ein präzises PCB-Layout und schnelleres Prototyping zu ermöglichen.
Technische Partnerschaft:Unser Support-Team versteht die Herausforderungen der Integration. Wir bieten die notwendigen technischen Anleitungen für das Debuggen der Schnittstelle. Für Projekte mit Volumenanforderungen oder spezifischen Modifikationen (z. B.Benutzerdefinierte Initialisierungssequenzen, Helligkeit Kalibrierung), bieten wirOEM/ODM-Zusammenarbeit.
Konformität und Gewährleistung
Qualitätssicherung:Hergestellt unterISO 9001:2015Die Qualitätsmanagementsysteme werden von einemEinjährige Funktionsgarantie.
Umweltkonformität:Vollständig konformEU RoHS und REACHDie Kommission ist der Auffassung, daß dieDeutschland und in Europa.
Nächster Schritt:Der SFTO500PY-7390BN ist für Probenahme und Volumenbestellungen verfügbar.Wir laden Ingenieure, Beschaffungsfachleute und Entscheidungsträger ein, eine Probe zur Bewertung anzufordern oder sich an unser Verkaufsteam zu wenden, um ein wettbewerbsfähiges Angebot für Ihre Projektanforderungen zu erhalten.Partner mit Saef für eine Display-Lösung, die Kosteneffizienz mit bewährter Zuverlässigkeit verbindet.
Mechanische Abmessungen
![]()
Produktmerkmale
| Artikel | Spezifikation | Einheit |
| Bildschirmgröße | 5.0 Zoll | Diagonal |
| Anzahl der Pixel | 480RGB ((H) x 854 ((V) | Bildpunkte |
| Anzeigebereich | 61.56 ((H) x109.53 ((V) | mm |
| Pixelpitch | 128.25(H) x128.25(V) | Ich weiß nicht. |
| Umrissdimension | 66.4x120.05x2.1 ±0.1 | mm |
| Anordnung der Pixel | RGB-Streifen | - Ich weiß. |
| Anzeigemodus | Normalerweise schwarz | - Ich weiß. |
| Blickrichtung (Auge) | Alle | - Ich weiß. |
| Graue Umkehrrichtung | - Ich weiß nicht. | |
| Anzeige Farbe | 262K | - Ich weiß. |
| Lichtdichte ((cd/m2) | 300 | Niete |
| Kontrastverhältnis | 1200:1 | - Ich weiß. |
| Oberflächenbehandlung | - Ich weiß. | - Ich weiß. |
| Schnittstelle | RGB565 | |
| Hintergrundbeleuchtung | LED-Seitenlicht | - Ich weiß. |
| Laufwerk-IC | Die in Absatz 1 genannten Anforderungen gelten nicht. | |
| Betriebstemperatur | - 20 bis 70 | °C |
| Speichertemperatur | -30 bis 80 | °C |
| Gewicht | - Ich weiß. | g |
Definition der Pin-Schnittstelle
| Das ist PIN-Nummer. | Symbol | Funktion |
| 1 | LEDK | LED-Rücklicht (Kathode) |
| 2 | LEDA | LED-Rücklicht ((Anode) |
| 3 | GND | Boden |
| 4 | VCC | Stromversorgung: 2,8 V. |
| 5 bis 9 | R0-R4 | RGB-Rote Dateneingabe |
| 10 bis 12 | GND | Boden |
| 13 bis 18 | G0-G5 | RGB-grüne Dateneingabe |
| 19 bis 20 | GND | Boden |
| 21 bis 25 | B0-B4 | RGB-blaue Dateneingabe |
| 26 bis 29 | GND | Boden |
| 30 | PCLK | Punkt-Uhrsignal für den Betrieb der RGB-Schnittstelle |
| 31 | NC | NC |
| 32 | HSYNC | Liniensynchronisierungssignal für den Betrieb der RGB-Schnittstelle |
| 33 | VSYNC | Bildsynchronisierungssignal für den Betrieb der RGB-Schnittstelle |
| 34 | DE | Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle |
| 35 | NC | NC |
| 36 | GND | Boden |
| 37 | Zurücksetzen | Setzen Sie den Eingang zurück. |
| 38 | SDA | SPI-Seriendaten-Eingabe-/Ausgabe-Zwei-Wege-Pin |
| 39 | SCL | SPI-Schnittstellenuhr |
| 40 | CS | Chip wählen Eingabe-Pin |
Optische Spezifikation
| Artikel | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
| Weiße Leuchtkraft (Mitte) | Lv |
Θ=0 Normal Beobachtung Winkel IBL=80mA |
- Ich weiß nicht. | 300 | - Ich weiß nicht. | cd/m2 | |
| Reaktionszeit | Tr+Tf | - Ich weiß nicht. | 35 | 40 | m | ||
| Kontrastverhältnis | Zinssatz | 900 | 1200 | - Ich weiß nicht. | - Ich weiß nicht. | ||
|
Farbe Chromatischkeit (CIE1931) |
Weiß | Wx | 0.278 | 0.308 | 0.338 | ||
| - Ich weiß. | 0.309 | 0.339 | 0.369 | ||||
|
Blickwinkel |
- Ich weiß. |
Die |
CR≥10 |
- Ich weiß nicht. | 80 | - Ich weiß nicht. | |
| Der | - Ich weiß nicht. | 80 | - Ich weiß nicht. | ||||
|
Ver |
Die | - Ich weiß nicht. | 80 | - Ich weiß nicht. | |||
| Die | - Ich weiß nicht. | 80 | - Ich weiß nicht. | ||||
| Einheitlichkeit der Helligkeit | Durchschnitt | Θ=0 | 80 | 90 | - Ich weiß nicht. | % | |
| Farbspektrum | NTSC | Θ=0 | 65 | 70 | - Ich weiß nicht. | % | |
| Optima Sichtrichtung | Alle | ||||||
Elektrische Eigenschaften des TFT-LCD-Moduls
| Artikel | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Analog-Versorgungsspannung | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitale Versorgungsspannung | VDDI | 1.65 | 1.8 | 3.3 | |
| Eingangssignal Spannung | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Eigenschaften der Hintergrundbeleuchtungseinheit
| Artikel | Symbol | Min. | Typ | Maximal | Einheit |
| LED-Strom | Die | - | 30 | 40 | mA |
| LED-Spannung | VL | - | 18 | 19.2 | V |
| Betriebsdauer der LED | Hrs. | 30000 | 40000 | - | Uhrzeit |
