Produktdetails:
|
Anzeigegröße: | 1.9 Zoll (48,26 mm Diagonale) | Auflösung: | 176 (H) × 320 (V) Pixel |
---|---|---|---|
Technologie: | IPS TFT (Normalerweise Schwarz) | Schnittstelle: | Doppelmodus (SPI + 8-Bit Parallel 8080) |
Treiber-IC: | ST7789P3 (Unterstützt 262K Farben) | Helle: | 350 cd/m2 (Nits) |
Betriebstemperatur: | -20 °C bis +70 °C (Industriequalität) | Hintergrundbeleuchtung: | LED, 80mA typ. | 40.000 Stunden Lebensdauer |
Stromversorgung: | Analog 2.5V bis 3.3V. Logik 1.65V bis 3.3V. | NTSC Farbbereich:: | 55% (CIE 1931) |
Berührungspaneel: | Berührungsplatte: Optional (G+F-Struktur, I2C, IC CST816D) | Einhaltung der Vorschriften: | REACH- und RoHS-konform und halogenfrei |
Hervorheben: | 1.9 Zoll IPS TFT-LCD-Display,SPI-parallel ST7789P3 LCD,TFT-Bildschirm mit einer Auflösung von 176x320 |
Das SFTO190JY-7267A-CT ist ein 1,9-Zoll-IPS-TFT-LCD-Modul, das für industrielle Steuerungen, medizinische Geräte und tragbare Instrumente entwickelt wurde. Mit einem ST7789P3-Treiber und IPS-Hartbildschirmtechnologie bietet es 178° weite Betrachtungswinkel, ein Kontrastverhältnis von 900:1 und 55 % NTSC-Farbraum – für zuverlässige Sichtbarkeit in extremen Umgebungen (-20°C bis +70°C).
Unterstützt sowohl SPI (4-Draht) als auch 8-Bit-8080-Parallel-Schnittstellen für die nahtlose Integration mit ARM Cortex-M/R, Raspberry Pi Pico und anderen Embedded-Plattformen.
Dedizierte Konstantstrom-Hintergrundbeleuchtungstreiber-Pins (LED+/LED-) verlängern die Lebensdauer auf 40.000 Stunden (Seite 8).
(2) Robuste Konstruktion
Validiert durch -30°C~80°C Lagerung, ±8kV ESD-Schutz und 60cm Falltests (IEC 60068-2-32 konform).
Optionale chemisch gehärtete Deckglasscheibe (≥6H Härte) mit ≥85 % Lichtdurchlässigkeit (Seite 5).
(3) Präzise optische Leistung
Aktive Fläche: 22,7 × 42,72 mm | Pixelabstand: 0,1335 mm | RGB-Vertikalstreifenmatrix.
Werkseitig kalibrierter Weißpunkt (CIE 1931 x=0,302/y=0,325) für medizinische/industrielle Farbgenauigkeit (Seite 12).
Vorab getesteter Initialisierungscode für STM32/Arduino-Plattformen (Seite 18-19).
Mechanische Zeichnungen, Timing-Diagramme und optische Testberichte (BM-7-Standard) verfügbar.
Optionale Multi-Touch-Lösung (CST816D IC über I²C) mit OCA-Laminierung.
◾ Erfüllt die RoHS (EU 2015/863), REACH SVHC und Halogen-Free Richtlinien.
◾ Die Verpackung entspricht den EU 2025/40 Recycling-Vorgaben (gültig ab 2026).
Mechanische Abmessungen
Produktinformationen
Eigenschaften | Details | Einheit |
Anzeigegröße (Diagonale) | 1,9’’ | Zoll |
LCD-Typ | IPS TFT | - |
Anzeigemodus | Normalerweise schwarz | - |
Auflösung | 170 RGB(H) x 320(V) | Pixel |
Betrachtungsrichtung | ALLE | - |
Modulgröße | 25(B) x 49,33(H) x 2,11(T) | mm |
Aktive Fläche | 22,7(B) x 42,72(H) | mm |
Pixelgröße | 0,1335(B) x 0,1335(H) | mm |
Farbanordnung | RGB-Vertikalstreifen | - |
Schnittstelle | SPI/Parallel | - |
Anzeigefarben | 262K | - |
Treiber-IC | ST7789P3 | - |
Mit oder ohne Touchpanel | Ohne | - |
Betriebstemperatur | -20℃~70℃ | ℃ |
Lagertemperatur | -30℃~80℃ | ℃ |
Oberflächenhelligkeit | 350 | cd/m2 |
CTP-Spezifikation
Kategorie | Parameter | Spezifikation |
Allgemein |
Struktur | Deckglas + ITO-Sensorfolie (G+F) |
Außenabmessung | 31,0 (H) x 55,33 (V) x 3,64 (T) mm | |
Deckglashärtung | Chemisch gehärtet | |
Oberflächenhärte des Deckglases | ≥6H (Bleistifthärte) | |
Lichtdurchlässigkeit | ≥85% | |
Betriebstemperatur | -20℃ ~ +70℃, ≤90% RH | |
Lagertemperatur | -30℃ ~ +80℃, ≤90% RH | |
Elektrisch |
Schnittstelle | I2C |
Touch-IC | CST816D | |
Versorgungsspannung (VDD) | 2,8V ~ 3,3V | |
Host-Widerstand (SDA/SCL) | Konfigurierbar auf der Hauptplatine | |
Touchpunkt | Einzel-Touch, Multi-Touch optional | |
Umwelt | Betriebsbedingungen | Anpassbar |
Oberfläche Eigenschaften |
Oberflächenfarbe | Klare Art |
Oberflächenbehandlung | Anpassbar | |
LCD-TP-Laminierung | AIR, OCA-Verklebung optional | |
Konformität | Materialstandards | RoHS- und halogenfrei-konform |
Absolute Maximalwerte
Artikel | Symbol | Min. | Max. | Einheit |
Logik-Versorgungsspannung | IOVCC | -0,3 | 4,0 | V |
Analoge Versorgungsspannung | VCC | -0,3 | 4,6 | V |
Betriebstemperatur | Top | -20 | 70 | ℃ |
Lagertemperatur | Tst | -30 | 80 | ℃ |
DC-Eigenschaften
Artikel | Symbol | Min. | Typ. | Max. | Einheit |
Analoge Versorgungsspannung | VCC | 2,5 | 2,75 | 3,3 | V |
Logik-Versorgungsspannung | IOVCC | 1,65 | 1,8 | 3,3 | V |
Eingangs-High-Spannung | VIN | 0,7*IOVCC | - | IOVCC | V |
Eingangs-Low-Spannung | VIL | GND | - | 0,3*IOVCC | V |
Ausgangs-High-Spannung | VOH | 0,8*IOVCC | - | IOVCC | V |
Ausgangs-Low-Spannung | VOL | GND | - | 0,2*IOVCC | V |
Eingangsstrom | IIN | - | 20 | - | mA |
Hintergrundbeleuchtungseigenschaften
Artikel | Symbol | Min. | Typ. | Max. | Einheit |
Vorwärtsspannung | VF | - | 3,2 | - | V |
Vorwärtsstrom | IF | - | 80 | - | mA |
Verlustleistung | Pd | - | 256 | - | mW |
LED-Lebensdauer (25 ºC) | - | 30000 | 40000 | - | Std. |
Pin-Definitionen
Pin.Nr | Symbol | Beschreibung | |||||||||
1 | GND | Masse | |||||||||
2 | VCC | Stromversorgung für Analog | |||||||||
3 | IM2 |
|
|||||||||
4 | IM1 | ||||||||||
5 | RESET | LCM-Reset-Pin | |||||||||
6 | CS | Chip-Select-Pin („Low“ aktivieren) | |||||||||
7 | DC/SCL | Serieller Takt-Pin. | |||||||||
8 | WR/RS | Register-Select-Pin. | |||||||||
9 | RD | Lesen aktivieren in 8080 MCU Parallel-Schnittstelle. | |||||||||
10 | SDA | SPI-Schnittstellen-Eingangs-/Ausgangs-Pin | |||||||||
11-18 | DB0-DB7 | MCU-Parallel-Schnittstellen-Datenbus. | |||||||||
19 | SDO | SPI-Schnittstellen-Ausgangs-Pin. | |||||||||
20 | LED+ | Hintergrundbeleuchtung Anode | |||||||||
21-24 | LED- | Hintergrundbeleuchtung Kathode | |||||||||
25 | GND | Masse | |||||||||
26-29 | NC | NC | |||||||||
30 | GND | Masse |

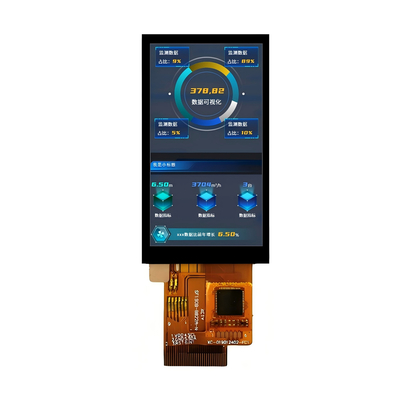

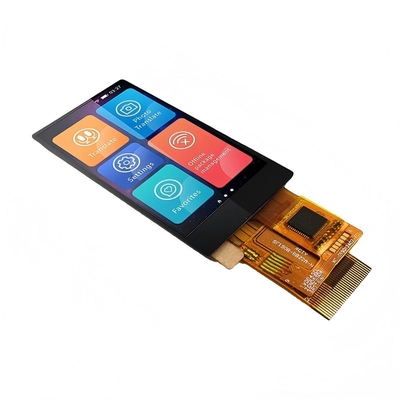

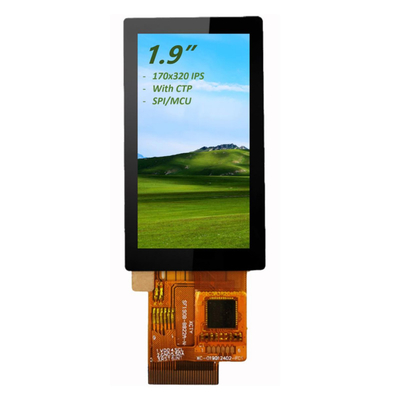

Produktbild
