Produktdetails:
|
| Anzeigegröße: | 4,3 Zoll (480 × 272) | Helligkeit: | 1000 cd/m² (Sonnenlicht-Lesbarkeit) |
|---|---|---|---|
| Platten-Technologie: | IPS (In-Plane Switching) | Farbtiefe: | 16,7 Millionen Farben |
| Kontrastverhältnis: | 1000:1 (Typisch) | Betrachtungswinkel: | 85° in alle Richtungen (CR≥10) |
| Berührungstechnologie: | I2C Kapazitiv (G+G Struktur) | Betriebstemperatur.: | -35 °C bis +85 °C (Industriebereich) |
| Schnittstelle: | RGB 24-Bit parallel | Treiber-IC: | ST7283 (RAM-lose Architektur) |
| Hintergrundbeleuchtung: | 16-LED-Kantenlicht (4×4-Serie) | Einhaltung der Vorschriften: | RoHS/REACH, halogenfrei |
| ESD-Schutz: | ±8kV Luft / ±4kV Kontakt (IEC 61000-4-2) | Besondere Merkmale: | Handschuh-/Nassberührungsunterstützung, IP65 Optional |
| Hervorheben: | 4,3 Zoll industrielles TFT LCD Display,kapazitiver Touch Screen IPS |
||
TFT-LCD für harte Umgebungen
Der SFTO430HD-7338A-CT integriert ein IPS-Panel mit hoher Helligkeit mit projiziertem kapazitiven Touch (PCT), das für deutsche Industrieautomation und US-amerikanische Medizinprodukte entwickelt wurde.mit einer Leuchtstärke von 1000 cd/m2 und einem Blickwinkel von 85°, bietet eine Sonnenlicht-lesbare Leistung bei:
Wichtige technische Spezifikationen
| Parameter | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Bedingungen |
|---|---|---|---|---|
| Stromverbrauch | - | 40 mA | - | Vollweiß @ 2,8V |
| Reaktionszeit (GtG) | - | - | 40 ms | Schwarz-Weiß-Übergang |
| Berührungsempfindlichkeit | 0.5 mm | - | 2 mm | Handschuhbetrieb |
| Schwingungswiderstand | 10 Hz | - | 55 Hz | 1.5 mm Amplitude, Achse XYZ |
| LED-Lebensdauer (L70) | 25 000 Stunden | 40 000 Stunden | - | Ta=25°C |
Chemisch gehärtetes Glas: 6H Bleistifthärte (DIN 58196)
Versiegelte Verbindung: AIR/OCA/OCR-Laminationsoptionen verhindern den Eintritt von Feuchtigkeit
Stoßschutz: ISTA 3A-zertifizierte Verpackung (Test für einen Sturz von 60 cm)
CTP für medizinische Zwecke: EN 60601-1-konforme, mit Handschuhen kompatible FT5446-Steuerung
Null-Interferenz: 85% Lichtübertragung bei einem Signalverlust von ≤ 2%
Hintergrundbeleuchtung Optimierung: 2,8 V Vorwärtsspannung (maximal 80 mA)
Schlafmodus: <1μA Standby-Strom für batteriebetriebene Systeme
| Industrie | Kritische Anwendungsfälle |
|---|---|
| Deutsche Maschinen | CNC-Steuerungen, Roboter-HMIs |
| U.S. Medical | Tragbare Diagnose-Monitore |
| Verkehrsmittel | Schienenfahrzeug-Armbrettanzeigen |
| Energie | Solarumrichter-Status-Panels |
▸ EU: RoHS 2011/65/EU, REACH Anhang XVII, EN 62368-1
▸ USA: FCC Teil 15B
▸ Qualität: AQL 0,65 Stichproben, 0 toten Pixel
Mechanische Abmessungen
![]()
Produktinformationen
| Artikel | Spezifikation | Einheit |
| LCD-Größe | 4. 3 | Zoll |
| Typ der Platte | IPS |
- |
| Entschließung | 480xRGBx272 | Pixel |
| Anzeigemodus | Normalerweise schwarz |
- |
| Anzahl der Farben | 16.7M |
- |
| Sichtrichtung | Alle |
- |
| NTSC | 50% |
- |
| Kontrastverhältnis | 1000 |
- |
| Lichtvermögen | 1000 | cd/m2 |
| Modulgröße | 67.20 ((H) x 105,5 ((V) x 2,92 ((D) | mm |
| Panel-Aktivbereich | 95.04X53.86 | mm |
| Pixel Pitch | 0.198x0.198 | mm |
| Pixel-Anordnung | RGB-Streifen | |
| Gewicht | TBD | g |
| Treiber-IC | Die in Absatz 1 genannten Bedingungen gelten nicht. |
- |
| Größe der RAM des Treiber-IC | RAM weniger | ein bisschen |
| Lichtquelle | 1 6 LED-Chips |
- |
| Schnittstelle | RGB 24BIT |
- |
|
Betriebstemperatur |
-30 ~ +80 | °C |
| Speichertemperatur | -35 ~ +85 | °C |
CTP-Spezifikation
| Kategorie | Parameter | Spezifikation |
|
Allgemeine |
Struktur | Abdeckungsglas + ITO-Sensorglas (G+G) |
| Verstärkung der Linsen | Chemisch verstärkt | |
| Oberflächenhärte der Abdecklinsen | ≥ 6H (Härte des Bleistifts) | |
| Lichtübertragungsrate | ≥ 85% | |
| Betriebstemperatur | -30 °C ~ +80 °C, ≤ 90% Feuchtigkeitsgehalt | |
| Speichertemperatur | -35 °C ~ +85 °C, ≤ 90% Feuchtigkeit | |
|
Elektrotechnik |
Schnittstelle | I2C |
| Berührungsschaltfläche | FT5446 | |
| Stromversorgungsspannung (VDD) | 2.8V ~ 3.3V | |
| Wirtswiderstand (SDA/SCL) | Konfigurierbar auf der Hauptplatine | |
|
Umwelt |
Betriebsbedingungen |
Funktioniert bei Nebel/Oberflächenwasser/Handschuh |
|
Oberfläche Eigenschaften |
Oberflächenfarbe | Klarer Typ |
| Oberflächenbehandlung | Anpassbar | |
| LCD-TP-Lamination | Die Anleihe ist freiwillig. | |
| Einhaltung der Vorschriften | Wesentliche Standards | RoHS- und halogenfrei konform |
Definition des Schnittstellenpins
| Nummer der Anschrift. | Symbol |
Funktion |
| 1 | LEDK | Hintergrundlichtkatode |
| 2 | LED_A | Anode für Hintergrundbeleuchtung |
| 3 | GND | Boden |
| 4 | VCC | Analogstromversorgung für LCM ((2.8V)) |
| 5 bis 12 | R0-R7 | Datenbus |
| 13 bis 20 | G0-G7 | Datenbus |
| 21 bis 28 | B0-B7 | Datenbus |
| 29 | GND | Boden |
| 30 | CLK | Pixel-Uhrsignal in RGB I/F |
| 31 | DISP | Anzeige |
| 32 | HSYNC | Horizontale Synchronisierung. |
| 33 | VSYNC | Vertikal synchronisiert. |
| 34 | DEN | Datenaktivierungssignal im RGB I/F DE-Modus |
| 35 | NC | |
| 36 | GND | Boden |
| 37 | XR | Touch-Panel-Stift |
| 38 | YD | Touch-Panel-Stift |
| 39 | XL | Touch-Panel-Stift |
| 40 | Zwei Jahre | Touch-Panel-Stift |
Absolute Höchstratings
| Artikel | Symbol | Wert | Einheit | Anmerkung |
| Analogstromversorgungsspannung | VDD | -0,3 ~ +4.6 | V |
- |
| Logischer Eingangsspannungsbereich | Fahrzeugnummer | -0,3 ~VDDI+0.3 | V |
- |
| Logischer Ausgangsspannungsbereich | VO | -0,3 ~VDDI+0.3 | V |
- |
Typische Betriebsbedingungen
| Artikel | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Versorgungsspannung | VDD | 3.0 | 3.3 | 3.6 | V |
| NVM-Versorgungsspannung | VPP | 7.4 | 7.5 | 7.6 | V |
| Eingangs-Hochspannung | HIV | 0.7*VDD |
- |
VDD | V |
| Eingangs-Niedrigspannung | VIL |
DGND |
- |
0.3*VDD | V |
| Ausgangsspannung | VOH | VDD-0.4 |
- |
VDD | V |
| Ausgang Niederspannung | VOL | DGND |
- |
DGND+0.4 | V |
Optische Eigenschaften
| Artikel | Symbol | Die Situation | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | ||
|
Beobachtung Winkelbereich |
Links | θL |
Zulassung |
80 | 85 |
- |
Grade |
|
| Das stimmt. | θR | 80 | 85 |
- |
||||
| Oberste | θT | 80 | 85 |
- |
||||
| Unterseite | θB | 80 | 85 |
- |
||||
|
Reaktionszeit |
Tonnen+Toff |
Der Wert der Verbrennungsmenge ist der Wert der Verbrennungsmenge. |
- |
40 |
m |
|||
| Kontrastverhältnis |
Zinssatz |
Der Wert der Verbrennungsmenge ist der Wert der Verbrennungsmenge. |
800 | 1000 |
- |
- |
||
| Lichtvermögen | L | Der Wert der Verbrennungsmenge ist der Wert der Verbrennungsmenge. | 1000 |
- |
cd/m2 | |||
|
Farbe Chromatischkeit (CIE1931) |
Weiß |
Wx |
Normal
Der Wert der Verbrennungsmenge ist der Wert der Verbrennungsmenge. |
0.307 |
- |
|||
| - Ich weiß. | 0.33 | |||||||
|
Rot |
Rx | 0.608 | ||||||
| - Das ist das. | 0323 | |||||||
|
Grün |
Gx | 0.317 | ||||||
| Gewicht | 0.549 | |||||||
|
Blau |
Bx | 0.145 | ||||||
| Von | 0.138 | |||||||
| Einheitlichkeit | UL | Der Wert der Verbrennungsmenge ist der Wert der Verbrennungsmenge. |
- |
80 |
- |
% | ||

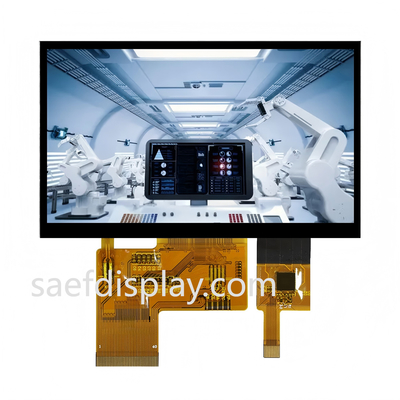

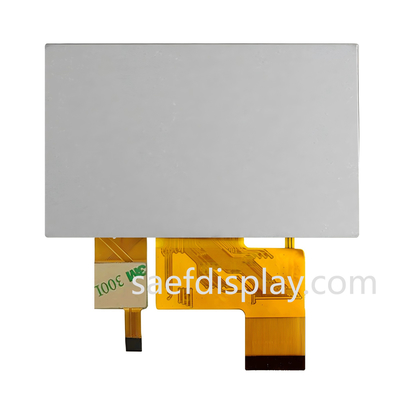

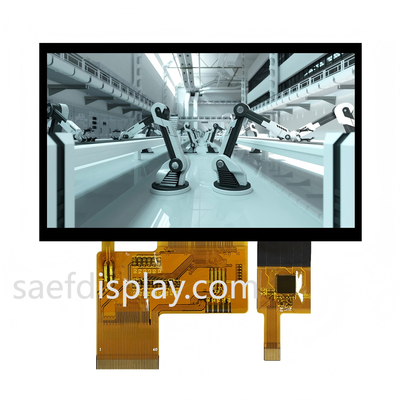

Produktbild
![]()
![]()
