Produktdetails:
|
Anzeigegröße: | 27 Zoll | Auflösung: | 3840×2160 (UHD) |
---|---|---|---|
Oberflächenleuchtigkeit: | 1000 cd/m2 (typisch) | Interface: | 4-Lane eDP 1.4 (5.4Gbps) |
Kontrastverhältnis: | 1000:1 (Typisch) | Pinnummer: | 30 Pins |
Betrachtungswinkel: | 89° (CR>10, alle Richtungen) | Farbtiefe: | 1.07 B (8bit+A-FRC) |
Stromversorgung: | 10V ±1V (logische), 24V (Hintergrundbeleuchtung) | Betriebstemperatur.: | 0℃ zu +50℃ |
Storage Temp.: | -20℃ to +60℃ | Lebensdauer der Hintergrundbeleuchtung: | 30,000 Stunden (L70 @ 25°C) |
Reaktionszeit: | 14 ms (GTG typisch) | Einhaltung der Vorschriften: | RoHS, halogenfrei, REACH |
Hervorheben: | 60Hz UHD Industrie-TFT-LCD,3840x2160 UHD Industrie-TFT-LCD,27” UHD Industrie-TFT-LCD |
Ultra-High-Definition-Industrieanzeigen für kritische Anwendungen

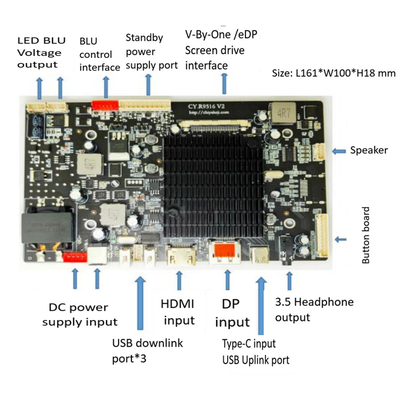

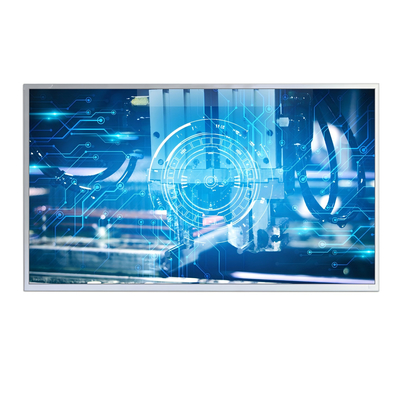

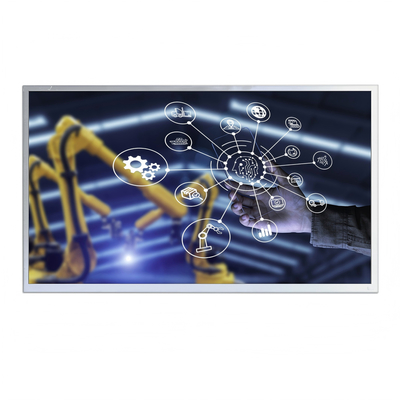

Das SFTO2700B-7125AN ist ein 27-Zoll-UHD TFT-LCD-Modul, das für industrielle Automatisierung, medizinische Bildgebung und professionelle Visualisierungssysteme entwickelt wurde.mit einer Auflösung von 3840×2160 und einer Leuchtstärke von 1000 cd/m2, bietet es eine außergewöhnliche Klarheit in Umgebungen mit hohem Umgebungslicht und erfüllt gleichzeitig strenge EU/US-Industriestandards.
Wichtige technische Vorteile
✅ Industrielle Zuverlässigkeit
Breiter Betriebsbereich: Bei 0 °C bis +50 °C mit 85% vertikal/horizontal betrachtenden Winkeln validiert.
Robuste Hintergrundbeleuchtung: Doppelkantige LED-Stäbe (37,2 V Typ.) mit einer Lebensdauer von 30.000 Stunden (L70 @ 25 °C).
ESD gehärtet: ±15 kV Luft/±8 kV Kontaktentladungsschutz (IEC 61000-4-2).
✅ Erweiterte Videoleistung
10-Bit-Farbtiefe: 1,07 Milliarden Farben über 8-Bit + A-FRC-Technologie, 90% NTSC-Abdeckung.
eDP 1.4 Schnittstelle: 4-spurige 5,4 Gbps-Verbindungsrate unterstützt HPD-Signalisierung und adaptive Synchronisation (40-60Hz).
Niedriges Cross-Talk: Abweichung von < 2% für eine präzise Graustufenwiedergabe.
✅ Konzipiert für eingebettete Integration
Vereinfachte Stromsequenzierung: HPD-Timeout-Steuerung (2 ms) sorgt für Bootstabilität.
PWM-Dimmung: Frequenzbereich von 100-500 Hz zur Einstellung der Helligkeit.
Anti-Glare-Hardcoat: Die Oberflächenhärte von 3H verringert die Reflexionen bei starkem Licht.
Kritische Spezifikationen Tieftauchen
Optische Einheitlichkeit: 85% Einheitlichkeit der weißen Leuchtkraft über das 9-Punkte-Gitter (pro MIL-STD).
Energieeffizienz: maximaler Verbrauch von 59,6 Watt (BLU + Logik) mit Einschlagstromschutz.
Mechanische Präzision: Bezelbreite ≤ 13,74 mm, VESA-Festung kompatibel.
Signalintegrität: Intra-Pair-Verzerrung < 150ps, AUX-Kanal 0,98 UI Augenbreite.
Konformität und Langlebigkeit
▸ Vollständige Einhaltung von RoHS 2011/65/EU und REACH 1907/2006/EG.
▸ Validiert unter 240 Stunden Wärmezyklus (-20°C/60°C), 50G Schock und 1,2 Gramm Vibration.
Für Systemingenieure: Herunterladen Sie Pinout-Diagramme (CN1: 30-Pin eDP, CN101: 14-Pin BLU) und Stromsequenzierungs-Flowdiagramme im vollständigen Datenblatt.
Mechanische Abmessungen
Parameter | Spezifikation | Einheit |
Aktivbereich | 596.736 ((H) × 335.664 ((V) | mm |
Anzahl der Pixel | 3840 ((H) × 2160 ((V) | Pixel |
Pixelpitch | 0.1554 ((H) × 0.1554 ((V) | mm |
Anordnung der Pixel | RGB vertikaler Streifen | |
Farbtiefe | 1.07 B ((8bit+A-FRC) | Farben |
Anzeigemodus | Normalerweise schwarz | |
Größenumriss | 630.0(H) × 368.2 ((V) × 20.98 ((Tiefe) | mm |
Gewicht | 3340 (typisch) | g |
Breite der Bezel (L/R/U/D) | 13- Das ist nicht wahr.74 | mm |
Oberflächenbehandlung | Nebel 25%, 3 H | |
Hintergrundbeleuchtung | Langseite, 2 LED-Beleuchtungsstange |
Elektrische Spezifikationen
Parameter | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
Stromversorgungsspannung | VDD | 9 | 10.0 | 11 | V |
Stromversorgungsstrom | DD | - | 460 | 900 | |
In-Rush-Strom | IRUSH | - | 2.0 | 3.0 | |
Erlaubte Eingangsspannung | VRF | - | - | 400 | |
Differentielle Eingabe auf hohem Niveau Schwellenspannung |
HIV |
- |
- |
+100 | |
Differenzielle Eingabe auf niedrigem Niveau Schwellenspannung |
VIL | - 100 |
- |
mV | |
Differentielle Eingangsspannung | Ich bin nicht derjenige, der das tut. |
100 |
- | 600 | mV |
Differentielle Eingangsspannung im gemeinsamen Modus | Vcm |
0 |
2 | ||
Stromverbrauch |
PD-Krankheit | - | 4.6 | 9 | W |
55 | 58 | W | |||
PGesamt | - | 59.6 | - | W |
Spezifikationen der Hintergrundbeleuchtungseinheit
Parameter | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
LED-Lichtbalken-Eingangsspannung pro Eingangspin | VPIN | 33.6 | 37.2 | 39.6 | V |
LED-Lichtbalken-Eingangsstrom pro Eingangspin |
IPIN |
- |
110 |
mA |
|
LED-Stromverbrauch | PBL | - |
55 |
58 | W |
Lebensdauer der LED |
- |
30,000 |
- |
Stunden |
Optische Spezifikationen für LCD-Module
Parameter | Symbol | Die Situation | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | ||
Blickwinkelbereich |
Horizontale |
Θ3 |
|
85 |
89 | - | - Ich weiß nicht. | |
Θ9 | 85 | 89 | - | - Ich weiß nicht. | ||||
Vertikal |
Θ12 | 85 | 89 | - | - Ich weiß nicht. | |||
Θ6 | 85 | 89 | - | - Ich weiß nicht. | ||||
Lichtdichte Kontrastverhältnis | Zinssatz |
Θ = 0. (In der Mitte) Normal Beobachtung Winkel |
700 | 1000 | ||||
Weiße Leuchtkraft | 800 | 1000 | - | cd/m2 | ||||
Einheitlichkeit der weißen Leuchtkraft | 80 | 85 | % | |||||
Wiedergabe der Farbe |
|
|
0.283 | 0.313 | 0.343 | - | ||
- Ich weiß. | 0.299 | 0.329 | 0.359 | - | ||||
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
- Das ist das. | 0.269 | 0.299 | 0.329 | - | ||||
Grün |
Gx | 0.197 | 0.227 | 0.257 | - | |||
Gewicht | 0.649 | 0.679 | 0.709 | - | ||||
Blau |
Bx | 0.123 | 0.153 | 0.183 | - | |||
Von | 0.029 | 0.059 | 0.089 | - | ||||
Reaktionszeit |
GTG | Tg | 14 | 20 | m | |||
Kreuzgespräche | CT | - | - | 2.0 | % |
Definition von Pin
Kennzeichen Nr. | Symbol | Funktion |
1 | VDD | Stromversorgung (10,0 V) |
2 | VDD | Stromversorgung (10,0 V) |
3 | VDD | Stromversorgung (10,0 V) |
4 | VDD | Stromversorgung (10,0 V) |
5 | VDD | Stromversorgung (10,0 V) |
6 | GND | Boden |
7 | GND | Boden |
8 | NC |
SCL PGMA |
9 | NC | SDA PGMA |
10 | GND | GND |
11 | HPD | Hot Plug-Detektionssignal |
12 | GND | Boden |
13 | DAUXN | Negatives Signal für Hilfsmaschine C |
14 | DAUXP | Positives Signal für Hilfsmaschine C |
15 | GND | Boden |
16 | DRX0P 9 | Positives Signal für die eDP-Strecke0 |
17 | DRX0N | Negatives Signal für die eDP-Strecke |
18 | GND | Boden |
19 | DRX1P | Positives Signal für die eDP-Strecke 1 |
20 |
DRX1N |
Negatives Signal für die eDP-Strecke 1 |
21 |
GND | Boden |
22 | GRX2P | Positives Signal für die eDP-Strecke 2 |
23 | DRX2N | Negatives Signal für die eDP-Strecke 2 |
24 | GND | Boden |
25 | DRX3P | Positives Signal für die eDP-Strecke 3 |
26 | DRX3N | Negatives Signal für die eDP-Strecke 3 |
27 | GND | Boden |
28 | GND | Boden |
29 | NC | Keine Verbindung. |
30 | BIST | BIST-Funktion |
