Produktdetails:
|
Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
---|---|---|---|
Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
IP Rating: | IP65 | Power Consumption: | 31 W (Typical) |
Mounting Options: | Panel Mount / VESA 100x100 | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
Hervorheben: | LVDS Industrielles TFT LCD Modul,Full HD TFT LCD Modul,17 |
Industrielles 17,3" Full HD Hochhelligkeits-TFT-LCD-Modul – SFTO1730RX-7332AN
Das SFTO1730RX-7332AN wurde für anspruchsvolle industrielle Umgebungen entwickelt und ist ein 17,3" Full HD (1920x1080) TFT-LCD-Modul, das entwickelt wurde, um außergewöhnliche Sichtbarkeit und Zuverlässigkeit unter rauen Bedingungen zu gewährleisten. Mit einer Helligkeit von 800 Nits sorgt dieses Display für kristallklare Lesbarkeit auch bei direkter Sonneneinstrahlung und ist somit ideal für Anwendungen im Freien oder in industriellen Umgebungen mit hoher Blendung in Deutschland, den USA und anderen fortschrittlichen Produktionszentren.
Hauptmerkmale für industrielle Anwendungen
Ultrahelles Display: Die Helligkeit von 800 cd/m² übertrifft Standard-Industriepaneele und gewährleistet die Lesbarkeit in hellen Fabriken, Lagerhallen oder im Freien.
Breiter Betriebstemperaturbereich: Funktioniert einwandfrei von -20°C bis +70°C, perfekt für extreme Klimazonen in der Industrieautomatisierung, Logistik oder im Energiesektor.
Robustes Design: Das IP65-zertifizierte Gehäuse schützt vor dem Eindringen von Staub und Wasserspritzern und besteht strenge Vibrations- (1,5G) und Schocktests (-30°C bis +80°C).
Präzise Bildgebung: Die Full HD-Auflösung mit RGB 6-Bit + HiFRC-Technologie liefert 16,7 Millionen Farben für eine genaue Datenvisualisierung in Leitwarten oder Diagnosegeräten.
Robuste Konnektivität: Die Dual-Channel-LVDS-Schnittstelle gewährleistet eine stabile, Hochgeschwindigkeits-Signalübertragung für die Echtzeitüberwachung in industriellen IoT- oder Automatisierungssystemen.
Energieeffizienz: Der typische Stromverbrauch von 31 W reduziert die Betriebskosten und erfüllt gleichzeitig globale Energiestandards.
Technische Daten
Parameter | Wert |
---|---|
Bildschirmgröße | 17,3" Diagonale (17,25") |
Aktive Fläche | 381,888 mm (H) x 214,812 mm (V) |
Pixelabstand | 0,1989 mm (pro Triade) |
Oberflächenbehandlung | Hartbeschichtet (3H), entspiegelt |
Hintergrundbeleuchtungstyp | LED mit einstellbarer Helligkeit |
Eingangsspannung | 3,3 V (Logik/LCD-Ansteuerung) |
Eingangsspannung der Hintergrundbeleuchtung | 12 V DC |
Gewicht | 1080 g (typisch) |
Abmessungen | 403 mm (H) x 240 mm (V) x 12,5 mm (T) |
Anwendungen in industriellen Umgebungen
Fabrikautomation: HMIs (Human-Machine Interfaces) für SPS, Robotik und Fließbandsteuerungen.
Ausrüstung im Freien: Verkaufsautomaten, Kioske und Displays für landwirtschaftliche Maschinen in hellen Umgebungen.
Medizinische Geräte: Diagnostische Bildgebungssysteme, die eine präzise Farbwiedergabe erfordern.
Transport: Armaturenbretter für Züge, Busse oder Industriefahrzeuge mit Sonneneinstrahlung.
Smart Manufacturing: Echtzeit-Datenvisualisierung in Industrie 4.0-Bedienfeldern.
Warum SFTO1730RX-7332AN wählen?
Globale Konformität: RoHS-, CE- und FCC-zertifiziert für den nahtlosen Eintritt in die EU- und nordamerikanischen Märkte.
Anpassbare Hintergrundbeleuchtung: Einstellbare Helligkeit über ExtVBR-B-Signal für Energieeinsparungen und maßgeschneiderte Sichtbarkeit.
Langzeit-Zuverlässigkeit: 50.000 Stunden MTTF (Mean Time to Failure) gewährleisten minimale Ausfallzeiten in kritischen Systemen.
Support & Garantie
Wir bieten umfassende technische Dokumentation, Optionen für die Montagehardware (Panel oder VESA 100x100) und lokalen Support für Deutschland, die USA und darüber hinaus.
Spezifikation der Hintergrundbeleuchtung
Pin-Nr. | Symbol | Beschreibung |
1 | VCC | Versorgungsspannung +12V |
2 | VCC | Versorgungsspannung +12V |
3 | ON/OFF | Ausgabesignal aktivieren |
4 | DIM | Dimm-Signal |
5 | GND | Masse |
6 | GND | Masse |
Elektrische Eigenschaften
Parameter | Symbol | Werte | Einheit | ||||
Min | Typ | Max | |||||
Versorgungsspannung | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
Versorgungsstrom | IBL | - | 2.16 | 2.53 | A | ||
Einschaltstrom | In-rush |
- |
- |
(TBD) | A | ||
Leistungsaufnahme | PBL | - | 26 | 35 | W | ||
Eingangsspannung für Steuerungssystem Signale |
Ein/Aus | Ein | V ein | 2.5 | - | 5.5 | Vdc |
Aus | V aus | -0.3 | 0.0 | 0.5 | Vdc | ||
Helligkeitsanpassung | ExtVBR-B | 30 | - | 100 | % | ||
30 | - | 100 | % | ||||
ExtVBR-B Frequenz | fPWM | 500 |
- |
1500 | Hz | ||
Puls-Tastverhältnis (PWM) | High-Pegel | 2.5 | - | 5.5 | Vdc | ||
Low-Pegel | 0.0 | - | 0.5 | Vdc | |||
Lebensdauer | 30.000 | 50.000 | Std. |
Schnittstellen-Pin-Definition
Pin# | Signalname | Pin# | Signalname |
1 | RxOIN0- | 2 | RxOIN0+ |
3 | RxOIN1- | 4 | RxOIN1+ |
5 | RxOIN2- | 6 | RxOIN2+ |
7 | VSS | 8 | RxOCLKIN- |
9 | RxOCLKIN+ | 10 | RxOIN3- |
11 | RxOIN3+ | 12 | RxEIN0- |
13 | RxEIN0+ | 14 | VSS |
15 | RxEIN1- | 16 | RxEIN1+ |
17 | VSS | 18 | RxEIN2- |
19 | RxEIN2+ | 20 | RxECLKIN- |
21 | RxECLKIN+ | 22 | RxEIN3- |
23 | RxEIN3+ | 24 | VSS |
25 | VSS | 26 | VSS |
27 | VSS | 28 | VDD |
29 | VDD | 30 | VDD |
Artikel | Einheit | Bedingungen | Min. | Typ. | Max. |
Betrachtungswinkel |
[Grad] |
Horizontal (rechts) CR = 10 (links) |
70 70 |
80 80 |
- |
Vertikal (oben) CR = 10 (unten) |
50 70 |
60 80 |
- |
||
Leuchtdichtegleichmäßigkeit | [%] | 13 Punkte | 75 | 80 | - |
Optische Reaktionszeit |
[msec] |
Anstieg | - | 37 | 50 |
Abfall | - | 3 | 10 | ||
Anstieg + Abfall | - | 40 | 60 | ||
Farbe / Chromatizitäts Koordinaten (CIE 1931) |
Rot x | 0.59 | 0.64 | 0.69 | |
Rot y | 0.3 | 0.35 | 0.4 | ||
Grün x | 0.27 | 0.32 | 0.37 | ||
Grün y | 0.57 | 0.62 | 0.67 | ||
Blau x | 0.1 | 0.15 | 0.2 | ||
Blau y | 0 | 0.05 | 0.1 | ||
Weiß x | 0.25 | 0.30 | 0.35 | ||
Weiß y | 0.26 | 0.31 | 0.36 | ||
Weiße Leuchtdichte (Bei LED=100mA) |
[cd/m2 ] | 700 | 800 |
- |
|
Kontrastverhältnis | 500 | 600 | - | ||
NTSC | % | 72 |

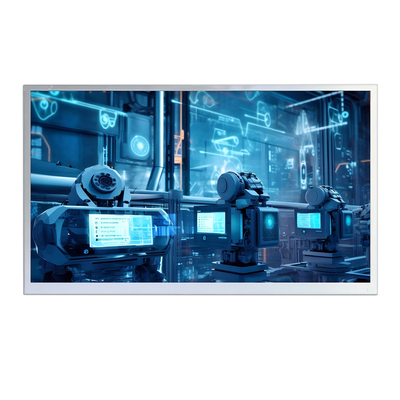

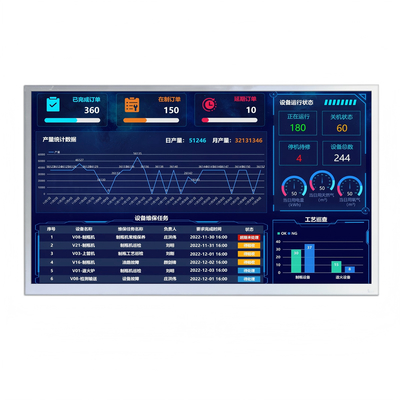

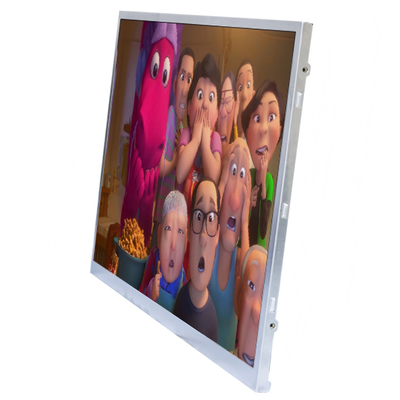

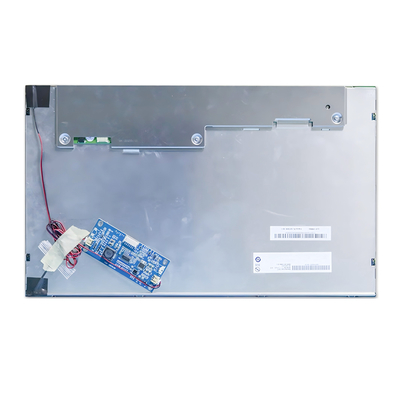

Produktbild
