Produktdetails:
|
| Bildschirmgröße: | 23,8 Zoll Diagonale | Auflösung: | 1920×1080 Pixel (RGB-Streifen) |
|---|---|---|---|
| Helle: | 350 Cd/m2 | Schnittstelle: | LVDS (2-Port, 8-Bit) |
| Speichertemperatur.: | 0°C zu +50°C | Betriebstemperatur.: | -20°C bis +60°C |
| Berührungstechnologie: | Kapazitives Berührungsteil | Lebensdauer der Hintergrundbeleuchtung: | 50,000 Stunden (LED, @25°C) |
| Oberflächenhärte: | ≥6H (Entspiegelt, Haze 10%) | IC Options: | EETI, EXC3189 |
| Umweltschutz: | Funktioniert im Nebel/Oberflächenwasser | Einhaltung der Vorschriften: | RoHS, REACH, Halogenfrei, ISO 9001/14001 (EU/US zertifiziert) |
| Hervorheben: | RGB-Streifen Industrie-TFT-LCD in Industriequalität,Industrie-TFT-LCD-Display in Industriequalität,1920×1080 Industrie-TFT-LCD in Industriequalität |
||
TFT-Display für extreme EU/US-Umgebungen
Der SFTO2380HY-7253ACT wurde für die nordamerikanischen und europäischen Industriemärkte entwickelt und bietet kompromisslose Zuverlässigkeit in Fabriken, medizinischen Einrichtungen und Außenanlagen.Mit einem 23.8" Full-HD-Panel mit industrieller LVDS-Schnittstelle, arbeitet einwandfrei von 0°C bis +50°C und widersteht 60cm Tropfen, ±4kV ESD und hoher Luftfeuchtigkeit.es erfüllt strenge Vorschriften der EU/der USA für Industrieanlagen.
Warum Industrie-Kunden dieses Display wählen:
✅ 50.000-Stunden-LED-Hintergrundbeleuchtung
✅ LVDS Geräuschdichtigkeit ️ Stabile Signalübertragung in Motor-/VFD-Umgebungen
✅ Kondenswiderstandsfähig Performs in hochen Luftfeuchtigkeit europäischen Klimazonen
Highlights der industriellen Leistung
Schwere Schwingungsbeständigkeit
Besteht 10-55 Hz Dreiachsen-Vibrationsprüfung (nach EN 61373 Schienennormen), ideal für Bau-/Landwirtschaftsmaschinen.
Farbgenauigkeit bei niedrigen Temperaturen
Die Gamma-Korrektur sorgt für eine Farbverschiebung bei 0 °C bei kalten Starts, was für die medizinische Bildgebung entscheidend ist.
Industrielle Vernetzung
LVDS-Schnittstelle integriert sich nativ mit Siemens-SPS, Beckhoff-Steuerungen und unterstützt Echtzeit-VCOM-Anpassung (I2C).
Chemikalienbeständige Oberfläche
Die UV-gehärteten Beschichtungen widerstehen Ölen/Lösungsmitteln und wurden durch 90% RH/120hr Feuchtigkeitstest validiert.
Technische Spezifikationen
|
Herausforderung für die Industrie |
Unsere Lösung |
|---|---|
|
Nutzung der Produktionslinie 24/7 |
50,000-Stunden Hintergrundbeleuchtung (kontinuierlich @ 25°C) |
|
Neugründete Kühllager |
0°C Startstrom ≤ 1,91A (470μs Weichstart) |
|
EMI-starke Umgebungen |
100Ω LVDS-Impedanz + voll abgeschirmter Stecker |
|
Handschuh-/nasshandbetrieb |
Projektierte kapazitive Berührung mit IC EXC3189 |
Industrieanwendungen
Industrie 4.0 (Deutschland): CNC-Maschinen-HMI, Roboter-Steuerungen
Medizinische (USA): Diagnoseanzeigen (DICOM-fähige Graustufen)
Verkehr (Skandinavien): Fahrgastinformationssysteme für Züge und Busse
Intelligente Fabriken: AGV-Navigationsschnittstellen, Lagerverwaltungsterminals
Herstellerzertifizierung
Hergestellt von Saef Technology (Shenzhen), in Übereinstimmung mit:
EU: 2011/65/EU (RoHS), 1907/2006 (REACH)
Nordamerika: FCC Teil 15 Teil B Klasse A
Industrie: Vibrationsnormen der IEC 61373
Außendimensionen
![]()
Spezifikation
| Parameter | Spezifikation | Einheit |
| Aktivbereich | 527.04 ((H) × 296.46 ((V) | mm |
| Anzahl der Pixel | 1920 ((H) ×1080 ((V) | Pixel |
| Pixelpitch | 0.2745 mal 0.2745 | mm |
| Anordnung der Pixel | RGB vertikaler Streifen | |
| BLAU Helligkeit | 350 | Cd/m2 |
| Anzeigen von Farben | 16.7M | Farben |
| Anzeigemodus | Übertragungsmodus, normalerweise schwarz | |
| Größenumriss |
543 ((H) × 317.4 ((V) × 8.2 ((D) typ. |
mm |
| Oberflächenbehandlung | Anti-Glanz, Festbeschichtung | |
| Hintergrundbeleuchtung | 1-LED-Beleuchtungsstange | Pcs |
Definition des Schnittstellenpins
| Ausrüstung | Symbol | Beschreibung |
| 1 | Die in Artikel 1 Buchstabe b genannten | Seltsames LVDS-Signal. |
| 2 | RO(0) P | LVDS-Signal + |
| 3 | RO(1) N | Seltsames LVDS-Signal. |
| 4 | RO(1) P | LVDS-Signal + |
| 5 | RO(2) N | Seltsames LVDS-Signal. |
| 6 | RO(2) P | LVDS-Signal + |
| 7 | GND | Boden |
| 8 | ROCLK- | LVDS-Uhr |
| 9 | ROCLK+ | LVDS-Uhr + |
| 10 | Die in Absatz 1 genannten Maßnahmen gelten nicht. | Seltsames LVDS-Signal. |
| 11 | RO(3) P | LVDS-Signal + |
| 12 | RE(0) N | Selbst das LVDS-Signal... |
| 13 | RE(0) P | Selbst LVDS-Signal+ |
| 14 | GND | Boden |
| 15 | RE(1) N | Selbst das LVDS-Signal... |
| 16 | RE(1) P | Selbst LVDS-Signal+ |
| 17 | GND | Boden |
| 18 | RE(2) N | Selbst das LVDS-Signal... |
| 19 | RE(2) P | Selbst LVDS-Signal+ |
| 20 | Ich erinnere mich... | Selbst die LVDS-Uhr... |
| 21 | RECLK+ | Selbst LVDS-Uhr + |
| 22 | RE(3) N | Selbst die LVDS-Uhr... |
| 23 | RE(3) P | Selbst LVDS-Uhr + |
| 24 | GND | Boden |
| 25 | WP | Schreiben Schützen (Hoch: Schreiben Aktivieren, Niedrig oder Öffnen: Schreiben Deaktivieren) |
| 26 | SCL | I2C-Serienuhr (für die Einstellung von VCOM) |
| 27 | SDA | I2C-Serienuhr (für die Einstellung von VCOM) |
| 28 | 5V | Gleichstromversorgung |
| 29 | 5V | Gleichstromversorgung |
| 30 | 5V | Gleichstromversorgung |
Absolute Höchstratings
|
Parameter |
Symbol |
- Ich weiß nicht. |
Max, du bist ein guter Mann. |
Einheit |
|
Stromversorgungsspannung |
V DD |
- Oh, nein.3 |
6 |
V |
|
Logische Versorgungsspannung |
V IN |
VSS-0.3 |
V DD+0. Das ist alles.3 |
V |
|
Betriebstemperatur |
TOP |
0 |
50 |
°C |
|
Speichertemperatur |
T ST |
- 20 |
60 |
°C |
Eigenschaften der Hintergrundbeleuchtung
|
Parameter |
- Ich weiß nicht. |
Das ist typisch. |
Max, du bist ein guter Mann. |
Einheit |
|
|
LED-Lichtbalken-Eingangsspannung proEingangspin |
VPIN |
- |
55.2 |
- |
V |
|
LED-Lichtbalken-Eingangsstrom proEingangspin |
IPIN |
- |
60 |
- |
- Nein. |
|
LED-Stromverbrauch |
P BL |
- |
13.2 |
- |
W |
|
BLU Brightncs |
- |
300 |
350 |
- |
Cd/m2 |
|
Lebensdauer der LED |
|
- |
50000 |
- |
Stunden |
CTP-Spezifikation
|
Kategorie |
Parameter |
Spezifikation |
|
Allgemeine |
Struktur |
Abdeckungsglas + ITO-Sensorglas |
|
|
Verstärkung der Linsen |
Körperlich gestärkt |
|
|
Oberflächenhärte der Abdecklinsen |
≥ 6H (Härte des Bleistifts) |
|
|
Lichtübertragungsrate |
≥ 85% |
|
|
Betriebstemperatur |
-10 °C ~ +60 °C, ≤ 85% Feuchtigkeitsgehalt |
|
|
Speichertemperatur |
-20 °C ~ +70 °C, ≤ 85% Feuchtigkeitsgehalt |
|
Elektrotechnik |
Schnittstelle |
IIC / USB Optional |
|
|
Berührungsschaltfläche |
Die in Absatz 1 genannten Angaben gelten nicht. |
|
|
Stromversorgungsspannung (VDD) |
IIC:3.3V USB: 5V |
|
|
Wirtswiderstand (SDA/SCL) |
Konfigurierbar auf der Hauptplatine |
|
Umwelt |
Betriebsbedingungen |
Funktioniert im Nebel Oberflächengewässer/Glove |
|
Oberflächenmerkmale |
Oberflächenfarbe |
Anti-UV |
|
|
Oberflächenbehandlung |
Anti-Glanz (Haze: 3%) |
|
|
LCD-TP-Lamination |
OCR (optisch klares Harz) |
|
Einhaltung der Vorschriften |
Wesentliche Standards |
RoHS- und halogenfrei konform |

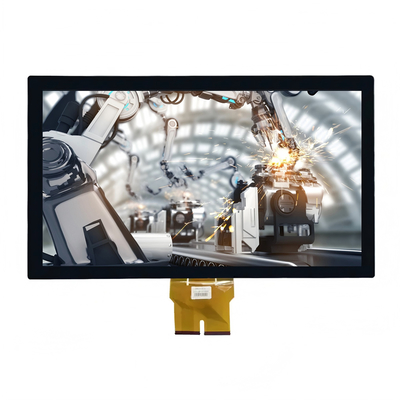

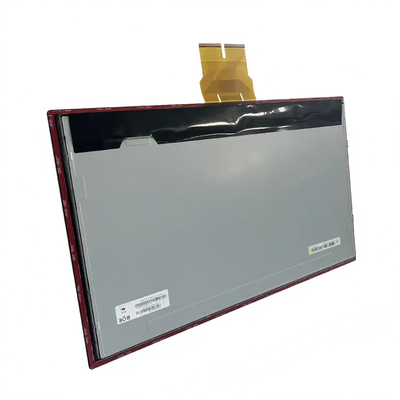

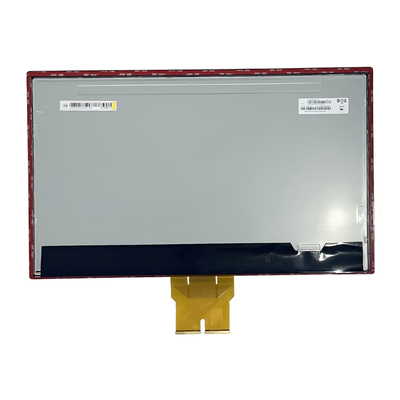

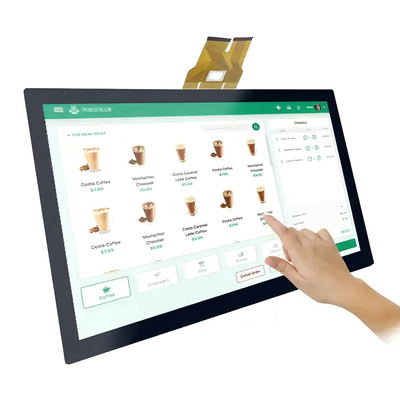

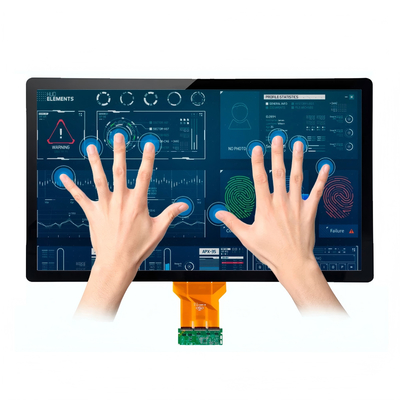

Produktbild
![]()
![]()
![]()
