Produktdetails:
|
| Bildschirmgröße: | 23,8 Zoll Diagonale | Auflösung: | 1920×1080 Pixel (RGB-Streifen) |
|---|---|---|---|
| Helle: | 350 Cd/m2 | Schnittstelle: | LVDS (2-Port, 8-Bit) |
| Farbspektrum: | 72% NTSC | Farbtiefe: | 16,7 Millionen Farben (6-Bit Hi-FRC) |
| Aus welchen Blickwinkeln: | Breiter Betrachtungswinkel (geringe Reflexion) | Speichertemperatur.: | 0°C zu +50°C |
| Betriebstemperatur.: | -20°C bis +60°C | Stromversorgung: | 5V Gleichstrom (4.5V ∼5.5V) |
| Berührungstechnologie: | Kapazitives Berührungsteil | Lebensdauer der Hintergrundbeleuchtung: | 50,000 Stunden (LED, @25°C) |
| Oberflächenhärte: | ≥6H (Entspiegelt, Haze 10%) | Kontrastverhältnis: | 800:1 (Typisch) |
| IC Options: | EETI, EXC3189 | Umweltschutz: | Funktioniert im Nebel/Oberflächenwasser |
| Einhaltung der Vorschriften: | RoHS, REACH, Halogenfrei, ISO 9001/14001 (EU/US zertifiziert) | ||
| Hervorheben: | EU/US-zertifizierte industrielle LCD-Anzeige,350 cd/m2 Industrielle LCD-Anzeige,23.8 Industrielle TFT-LCD-Displays |
||
Ultrazuverlässiger 23,8" FHD TFT-LCD für anspruchsvolle EU/US-Anwendungen
Das SFTO2380HY-7253ACT ist ein hochleistungsfähiges 23,8 Zoll TFT-LCD-Modul, das für den industriellen und kommerziellen Einsatz in Nordamerika und Europa entwickelt wurde.LVDS-Schnittstelle, und einem erweiterten Betriebstemperaturbereich (0°C bis +50°C), bietet dieses Display eine außergewöhnliche Klarheit und Zuverlässigkeit in rauen Umgebungen wie Fabriken, medizinischen Einrichtungen und Außenkiosken.Zertifiziert nach RoHS, REACH und ISO-Normen, erfüllt es strenge regulatorische Anforderungen der EU/USA.
Industrielle Haltbarkeit: Die anti-glare Hartbeschichtung (6H Oberfläche) widersteht Kratzern, Chemikalien und Feuchtigkeit.
Hochgeschwindigkeits-LVDS-Schnittstelle: Dual-Port-LVDS (2x8-Bit) sorgt für eine nahtlose Datenübertragung für Echtzeitsteuerungssysteme.
50,000-Stunden-LED-Hintergrundlicht: Energieeffizientes Design mit PWM-Dimmungsunterstützung, was den Stromverbrauch um 30% gegenüber CCFL reduziert.
Kapazitive Berührungsbereitschaft: Optional EXC3189 Touch IC unterstützt Handschuh-/Nassoberflächenbetrieb (I2C/USB-Schnittstelle).
Betrieb bei hoher Temperatur: Zuverlässige Leistung von Gefrierbedingungen (0°C) bis zu industriellen Bedingungen mit hoher Temperatur (+50°C).
Optische Leistung: 300 cd/m2 Helligkeit, 16,7M Farben und Niedrigreflexionstechnologie für die Lesbarkeit durch Sonnenlicht.
Robuste Konstruktion: schlankes 8,2 mm Profil, Vibrations-/Tropfen-getestet (60 cm Höhe) und ESD-geschützt (±15 kV Luft/±8 kV Kontaktentladung).
Einfache Integration: 5V Gleichspannungseingang, I2C-verstellbarer VCOM und Plug-and-Play-LVDS-Anschluss (Starconn 300B30-0000RA-M4).
Zertifizierte Zuverlässigkeit: 120-stündiger thermischer Zyklus (-10°C+60°C), Feuchtigkeitsprüfung (90% RH) und halogenfreie Materialien.
Industrielle Steuerungen (Automatisierung, Robotik)
Medizinische Diagnosegeräte
Digitale Beschilderung und öffentliche Informationsanzeigen
POS-/Einzelhandelsterminals
Informations- und Unterhaltungssysteme für den Verkehr
Der SFTO2380HY-7253ACT wird von Saef Technology (Shenzhen) hergestellt und kombiniert militärische Belastbarkeit mit modernster Anzeigetechnologie.,NVIDIA Jetson, und Industrie-PCs, während die Einhaltung von RoHS/REACH die Importbarrieren für Deutschland, Frankreich, Großbritannien und die USA beseitigt.Dieses Modul ist für einen rund um die Uhr funktionierenden Betrieb in den strengen EMV- und FCC-regulierten Umgebungen Europas und Nordamerikas optimiert..
Außendimensionen
![]()
Spezifikation
| Parameter | Spezifikation | Einheit |
| Aktivbereich | 527.04 ((H) × 296.46 ((V) | MM |
| Anzahl der Pixel | 1920 ((H) ×1080 ((V) | Pixel |
| Pixelpitch | 0.2745 mal 0.2745 | MM |
| Anordnung der Pixel | RGB vertikaler Streifen | |
| BLAU Helligkeit | 350 | Cd/m2 |
| Anzeigen von Farben | 16.7M | Farben |
| Anzeigemodus | Übertragungsmodus, normalerweise schwarz | |
| Größenumriss |
543 ((H) × 317.4 ((V) × 8.2 ((D) typ. |
mm |
| Oberflächenbehandlung | Anti-Glanz, Festbeschichtung | |
| Hintergrundbeleuchtung | 1-LED-Beleuchtungsstange | Pcs |
Definition des Schnittstellenpins
| Ausrüstung | Symbol | Beschreibung |
| 1 | Die in Artikel 1 Buchstabe b genannten | Seltsames LVDS-Signal. |
| 2 | RO(0) P | LVDS-Signal + |
| 3 | RO(1) N | Seltsames LVDS-Signal. |
| 4 | RO(1) P | LVDS-Signal + |
| 5 | RO(2) N | Seltsames LVDS-Signal. |
| 6 | RO(2) P | LVDS-Signal + |
| 7 | GND | Boden |
| 8 | ROCLK- | LVDS-Uhr |
| 9 | ROCLK+ | LVDS-Uhr + |
| 10 | Die in Absatz 1 genannten Maßnahmen gelten nicht. | Seltsames LVDS-Signal. |
| 11 | RO(3) P | LVDS-Signal + |
| 12 | RE(0) N | Selbst das LVDS-Signal... |
| 13 | RE(0) P | Selbst LVDS-Signal+ |
| 14 | GND | Boden |
| 15 | RE(1) N | Selbst das LVDS-Signal... |
| 16 | RE(1) P | Selbst LVDS-Signal+ |
| 17 | GND | Boden |
| 18 | RE(2) N | Selbst das LVDS-Signal... |
| 19 | RE(2) P | Selbst LVDS-Signal+ |
| 20 | Ich erinnere mich... | Selbst die LVDS-Uhr... |
| 21 | RECLK+ | Selbst LVDS-Uhr + |
| 22 | RE(3) N | Selbst die LVDS-Uhr... |
| 23 | RE(3) P | Selbst LVDS-Uhr + |
| 24 | GND | Boden |
| 25 | WP | Schreiben Schützen (Hoch: Schreiben Aktivieren, Niedrig oder Öffnen: Schreiben Deaktivieren) |
| 26 | SCL | I2C-Serienuhr (für die Einstellung von VCOM) |
| 27 | SDA | I2C-Serienuhr (für die Einstellung von VCOM) |
| 28 | 5V | Gleichstromversorgung |
| 29 | 5V | Gleichstromversorgung |
| 30 | 5V | Gleichstromversorgung |
Absolute Höchstratings
|
Parameter |
Symbol |
- Ich weiß nicht. |
Max, du bist ein guter Mann. |
Einheit |
|
Stromversorgungsspannung |
V DD |
- Oh, nein.3 |
6 |
V |
|
Logische Versorgungsspannung |
V IN |
VSS-0.3 |
V DD +0. Das ist alles.3 |
V |
|
Betriebstemperatur |
TOP |
0 |
50 |
°C |
|
Speichertemperatur |
T ST |
- 20 |
60 |
°C |
Eigenschaften der Hintergrundbeleuchtung
|
Parameter |
- Ich weiß nicht. |
Das ist typisch. |
Max, du bist ein guter Mann. |
Einheit |
|
|
LED-Lichtbalken-Eingangsspannung proEingangspin |
VPIN |
- |
55.2 |
- |
V |
|
LED-Lichtbalken-Eingangsstrom proEingangspin |
IPIN |
- |
60 |
- |
- Nein. |
|
LED-Stromverbrauch |
P BL |
- |
13.2 |
- |
W |
|
BLU Brightncs |
- |
300 |
350 |
- |
Cd/m2 |
|
Lebensdauer der LED |
|
|
50000 |
|
Stunden |
CTP-Spezifikation
|
Kategorie |
Parameter |
Spezifikation |
|
Allgemeine |
Struktur |
Abdeckungsglas + ITO-Sensorglas |
|
|
Verstärkung der Linsen |
Körperlich gestärkt |
|
|
Oberflächenhärte der Abdecklinsen |
≥ 6H (Härte des Bleistifts) |
|
|
Lichtübertragungsrate |
≥ 85% |
|
|
Betriebstemperatur |
-10 °C ~ +60 °C, ≤ 85% Feuchtigkeitsgehalt |
|
|
Speichertemperatur |
-20 °C ~ +70 °C, ≤ 85% Feuchtigkeitsgehalt |
|
Elektrotechnik |
Schnittstelle |
IIC / USB Optional |
|
|
Berührungsschaltfläche |
Die in Absatz 1 genannten Angaben gelten nicht. |
|
|
Stromversorgungsspannung (VDD) |
IIC:3.3V USB: 5V |
|
|
Wirtswiderstand (SDA/SCL) |
Konfigurierbar auf der Hauptplatine |
|
Umwelt |
Betriebsbedingungen |
Funktioniert im Nebel Oberflächengewässer/Glove |
|
Oberflächenmerkmale |
Oberflächenfarbe |
Anti-UV |
|
|
Oberflächenbehandlung |
Anti-Glanz (Haze: 3%) |
|
|
LCD-TP-Lamination |
OCR (optisch klares Harz) |
|
Einhaltung der Vorschriften |
Wesentliche Standards |
RoHS- und halogenfrei konform |

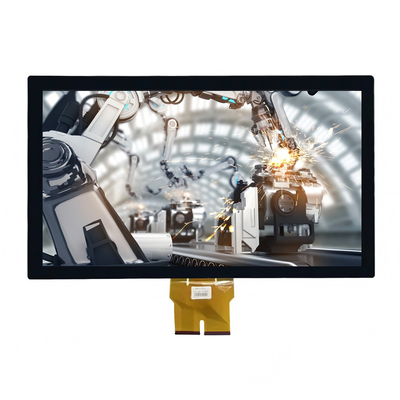

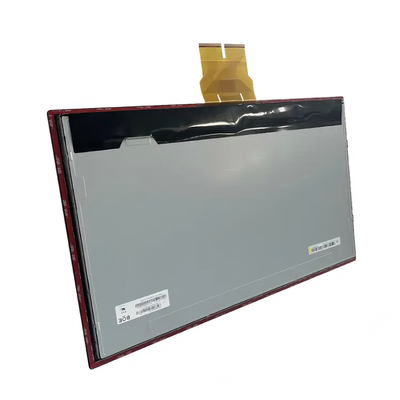

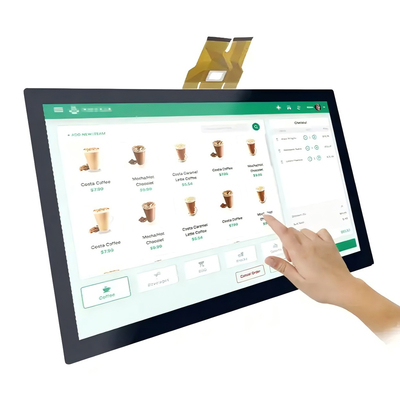

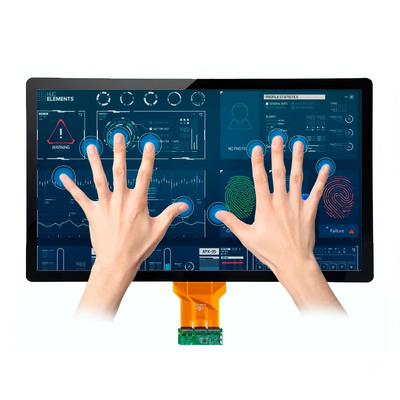

Produktbild
![]()
![]()
![]()
