Produktdetails:
|
Modellnummer: | SFTO2150RX-7321AN | Bildschirmgröße: | 21,5 Zoll Diagonale |
---|---|---|---|
Auflösung: | 1920×1080 Pixel (RGB-Streifen) | Helle: | 2000 Cd/m2 |
Speichertemperatur.: | -30°C bis +80°C | Betriebstemperatur.: | -30°C zu +85°C |
Kontrastverhältnis: | 10001 (Typ.) | Schnittstelle: | LVDS 2-Pixel/Takt |
Stromversorgung: | 5V Gleichspannung ±10% | Stromverbrauch: | 37.22W (Typ.) |
Oberflächenbehandlung: | AG/AR/AF-Beschichtungen (Auswahl) | Berührungstechnologie: | PCAP ((CTP) Fakultativ |
Abdeckungsglas: | Gorilla Glas/Hartglas/PMMA | Berührungspunkte: | 10 Punkte Multi-Touch |
Berührungsschnittstelle: | I²C/USB/RS232 (Konfigurierbar) | IC Options: | EETI, ILITEK, Cypress, Goodix |
Anpassung: | Siebdruck, Logo, Aussparungen | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | 2000Nits TFT-LCD-Display,21.5 TFT-LCD-Display,1920x1080 TFT-LCD-Display |
Entwickelt für extreme Industrieumgebungen

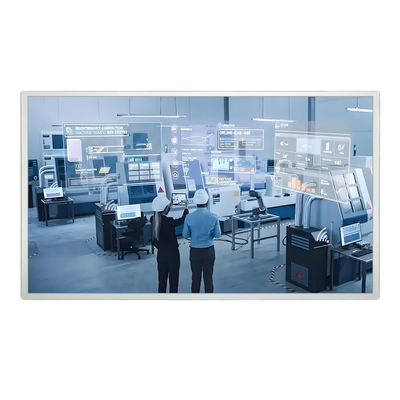

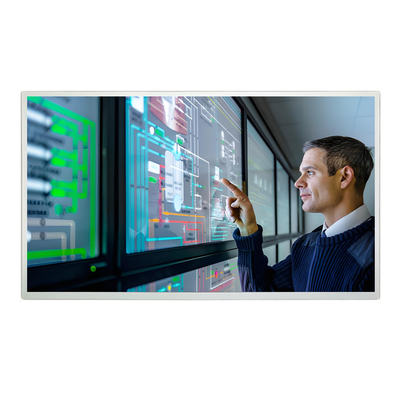

Das industrielle TFT-LCD SFT02150RX-7321AN bietet kompromisslose Sichtbarkeit unter rauen Bedingungen. Mit 2000 Nits Helligkeit und einem Kontrast von 1000:1 garantiert es Lesbarkeit bei Sonnenlicht für Anwendungen im Freien. Zertifiziert für den Betrieb von -30 °C bis +80 °C und mit einer Hintergrundbeleuchtung von 50.000 Stunden ist es die ideale Lösung für Fabrikautomation, Schwermaschinen und kritische Infrastrukturen.
Wichtige industrielle Vorteile
Robuste Zuverlässigkeit
Besteht Stoß-/Vibrationstests (MIL-STD-konform) und 85 °C/90 % RH Feuchtigkeitsbeständigkeit.
Kristallklare Sichtbarkeit
89° weite Betrachtungswinkel, 80 % weiße Gleichmäßigkeit und blendfreie Oberfläche (Haze 25 %, 3H Härte).
Nahtlose Integration
LVDS-Schnittstelle mit DE-only-Modus + Flexibilität für Quer- und Hochformate für eingebettete Systeme.
Globale Konformität
Erfüllt die EU RoHS 2011/65/EU, REACH 1907/2006/EG und US-Umweltstandards.
Keine Bildretention
Optimiert für den 24/7-Betrieb mit dynamischen Empfehlungen für den Schlafmodus.
CTP-Optionen (Customization-to-Product)
Zugeschnitten auf Ihren industriellen Workflow
1. Standard-Ready-Ship-Modell
→ SFT02150RX-7321AN: 2 Wochen weltweite Lieferung mit 1 Jahr Garantie.
2. Semi-Custom-Lösungen
Umweltverträglichkeit:
► Konformbeschichtung für Chemikalienbeständigkeit
► -30 °C bis +85 °C erweiterte Temperatur-Kits
Erweiterte Benutzerfreundlichkeit:
► PCAP/Resistive Touch-Integration (IP65 abgedichtet)
► EMI-Abschirmung für empfindliche Umgebungen
Mechanische Anpassungen:
► Kundenspezifische Blenden (Edelstahl/Aluminium)
► VESA-Halterungskompatibilität
3. Vollständige ODM-Anpassung
Anwendungsspezifische Neuentwicklungen:
► Treiberplatinen in Militärqualität (MIL-STD-810)
► ATEX-zertifizierte Gehäuse für explosionsgefährdete Bereiche
Prototyping & Kleinserien:
► Kein MOQ für F&E-Chargen
► 8-wöchiger kundenspezifischer Entwicklungszyklus
Anwendung
Industrielle Steuerungssysteme
Warum dieses Modul wählen?
Weltweit in über 3000 rauen Umgebungen eingesetzt. Die Displays von SAEF ermöglichen es Siemens Healthcare, Raytheon und OEMs im maritimen Bereich, die Sichtbarkeit unter extremen Bedingungen aufrechtzuerhalten, ohne dass seit 2020 Feldfehler auftreten.
Anpassung anfordern
Kontakt sales2@saef.com.cn für IP65-abgedichtete Versionen, kapazitive Touch-Optionen oder kundenspezifische Blenden.
Spezifikationen
Parameter | Spezifikation | Max. |
Aktive Fläche | 476,64(H) × 268,11(V) | mm |
Anzahl der Pixel | 1920(H) ×1080(V) | Pixel |
Pixelabstand | 0,24825(H) x 0,24825(V) | mm |
Pixelanordnung | RGB-Vertikalstreifen | 80 |
Anzeigefarben | 16,7M | Farben |
Anzeigemodus | Normalerweise Schwarz | 80 |
Abmessungen | 495,6(H) × 292,4(V) × 13,6(T) typ. | mm |
Möglicher Anzeigetyp | Quer- und Hochformat aktiviert | 80 |
Gewicht | TBD | Kg |
Blendenbreite (L/R/U/D) | 7,9/7,9/10,5/10,5 | mm |
Oberflächenbehandlung | Haze 25 %, 3H | 80 |
Hintergrundbeleuchtung | Unterseite 1-LED-Lichtleiste Typ | 80 |
Äußere Abmessungen
Schnittstellen-Pin-Definition
Pin-Nr. | Artikel | Beschreibung |
1 | RxO0- | Negativer LVDS-Differenzdateneingang (ungerade Daten) |
2 | RxO0+ | Positiver LVDS-Differenzdateneingang (ungerade Daten) |
3 | RxO1- | Negativer LVDS-Differenzdateneingang (ungerade Daten) |
4 | RxO1+ | Positiver LVDS-Differenzdateneingang (ungerade Daten) |
5 | RxO2- | Negativer LVDS-Differenzdateneingang (ungerade Daten) |
6 | RxO2+ | Positiver LVDS-Differenzdateneingang (ungerade Daten) |
7 | BIST | BIST |
8 | RxOCLK- | Negativer LVDS-Differenztakteingang (ungerader Takt) |
9 | RxOCLK+ | Positiver LVDS-Differenztakteingang (ungerader Takt) |
10 | RxO3- | Negativer LVDS-Differenzdateneingang (ungerade Daten) |
11 | RxO3+ | Positiver LVDS-Differenzdateneingang (ungerade Daten) |
12 | RxE0- | Negativer LVDS-Differenzdateneingang (gerade Daten) |
13 | RxE0+ | Positiver LVDS-Differenzdateneingang (gerade Daten) |
Tg | GND | Masse |
15 | RxE1- | Negativer LVDS-Differenzdateneingang (gerade Daten) |
16 | RxE1+ | Positiver LVDS-Differenzdateneingang (gerade Daten) |
17 | GND | Masse |
18 | RxE2- | Negativer LVDS-Differenzdateneingang (gerade Daten) |
19 | RxE2+ | Positiver LVDS-Differenzdateneingang (gerade Daten) |
20 | RxECLK- | Negativer LVDS-Differenztakteingang (gerader Takt) |
21 | RxECLK+ | Negativer LVDS-Differenztakteingang (gerader Takt) |
22 | RxE3- | Negativer LVDS-Differenzdateneingang (gerade Daten) |
23 | RxE3+ | Positiver LVDS-Differenzdateneingang (gerade Daten) |
24 | GND | Masse |
14 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Kein Anschluss |
28 | VDD | Eingangsspannung 5V |
29 | VDD | Eingangsspannung 5V |
30 | VDD | Eingangsspannung 5V |
Optische Eigenschaften
Parameter | Artikel | Bedingung | Symbol | Typ. | TYP. | Max. | ||
Betrachtungswinkel Bereich |
Horizontal |
Θ3 |
CR > 10 |
85 | 89 | 80 | Grad | |
Θ9 | 85 | 89 | 80 | Grad | ||||
Vertikal |
Θ12 | 85 | 89 | 80 | Grad | |||
Θ6 | 85 | 89 | 80 | Grad | ||||
Luminanzkontrastverhältnis | CR |
Θ = 0.(Mitte) |
700 | 1000 | ||||
- | Luminanz von Weiß | Yw | 1800 | 80 | - | |||
cd/m2 | Gleichmäßigkeit der weißen Luminanz | Gleichmäßigkeit der Anzeige | 75 | 80 | - | |||
% |
Farbenwiedergabe |
Weiß | Wx | 0,283 | 0,313 | 80 | ||
- | Wy | 0,339 | 0,369 | 80 | ||||
- |
Rot | Rx | 0,608 | 0,638 | 80 | |||
- | Ry | 0,319 | 0,349 | 80 | ||||
- |
Grün | Gx | 0,277 | 0,307 | 80 | |||
- | Gy | 0,591 | 0,621 | 80 | ||||
- |
Blau | Bx | 0,112 | 0,142 | 80 | |||
- | By | 0,063 | 0,066 | 80 | ||||
- |
Reaktionszeit | GTG | Tg | 14 | 25 | |||
ms | Übersprechen |
80 |
80 |
- | - | |||
% | NTSC | 70 | 72 | - | ||||
% | Gleichmäßigkeit der Anzeige | 75 | 80 | - |
%
Hintergrundbeleuchtungseigenschaften | Artikel | Symbol | Min. | TYP. | Max. |
Einheit | BLU-Strom | 50.000 | -- | 50.000 | -- |
mA | 50,6 | 50.000 | -- | 50 | 50,6 |
V | BLU-Stromverbrauch | 50.000 | -- | 50.000 | -- |
W | Betriebsdauer | Hr | 40.000 | 50.000 | -- |
Stunde
