Produktdetails:
|
Modellnummer: | SFTO2150RX-7321AN | Bildschirmgröße: | 21,5 Zoll Diagonale |
---|---|---|---|
Auflösung: | 1920×1080 Pixel (RGB-Streifen) | Helle: | 2000 Cd/m2 |
Speichertemperatur.: | -30°C bis +80°C | Betriebstemperatur.: | -30°C zu +85°C |
Kontrastverhältnis: | 10001 (Typ.) | Schnittstelle: | LVDS 2-Pixel/Takt |
Stromversorgung: | 5V Gleichspannung ±10% | Stromverbrauch: | 37.22W (Typ.) |
Oberflächenbehandlung: | AG/AR/AF-Beschichtungen (Auswahl) | Berührungstechnologie: | PCAP ((CTP) Fakultativ |
Abdeckungsglas: | Gorilla Glass/Hartglas/PMMA (Custom) | Berührungspunkte: | 10 Punkte Multi-Touch |
Berührungsschnittstelle: | I²C/USB/RS232 (Konfigurierbar) | IC Options: | EETI, ILITEK, Cypress, Goodix |
Anpassung: | Siebdruck, Logo, Aussparungen | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | RoHS-TFT-LCD-Modul,21,5 Zoll industrielles TFT-LCD |
Ultra-Hochhelligkeit TFT-LCD für anspruchsvolle Umgebungen
Das SFT02150RX-7321AN von SAEF Technology ist ein 21,5-Zoll-FHD TFT-LCD-Modul, das für kritische Anwendungen entwickelt wurde, die eine hervorragende Sichtbarkeit erfordern.,Sie bietet eine außergewöhnliche Sichtbarkeit im Sonnenlicht für den Außen- und Industriegebrauch, ideal für medizinische Diagnostik, Schifffahrt, Verteidigungssysteme und Automatisierungskontrollen.
Wesentliche Merkmale
Extreme Umgebung bereit
Funktioniert bei Temperaturen von -30 °C bis +80 °C mit einer Zuverlässigkeitszertifizierung von 85 °C/90% RH.
Industrielle Haltbarkeit
50,000-stündige Lebensdauer der LED-Hintergrundbeleuchtung, Schwingungs-/Schockbeständigkeit (50G).
Scharfe visuelle Leistung
89° breite Blickwinkel, 72% NTSC Farbspektrum und 80% weiße Einheitlichkeit.
Plug-and-Play-Integration
LVDS-Schnittstelle mit nur DE-Modus, Unterstützung für Landschaftsbilder/Portraits.
Globale Einhaltung
Erfüllt RoHS 2011/65/EU, REACH 1907/2006/EG und halogenfreie Normen
1. Standardprodukt (fertig zum Versand)
Modell: SFT02150RX-7321AN
Weltweite Lieferung in 2 Wochen
Garantie von 1 Jahr
2. Semi-Custom Modifikationen
Optische Verbesserungen:
→ 2500+ Nits Helligkeitssteigerung
→ Anti-Glanz-/Anti-Reflexionsbeschichtung
Schnittstellen-Upgrades:
→ Kapazitive Berührungsintegration (PCAP)
→ Zusätzliche Ports (HDMI, CAN-Bus)
Mechanische Anpassungen:
→ IP65/IP67-versiegelte Vorderkante
→ Reduzierte Dicke (< 12 mm)
3. Vollständiges ODM-Anpassung
Anwendungsspezifische Neugestaltung:
→ Maßgeschneiderte Treiber-Boards für Militär/Luftfahrt (MIL-STD-810)
→ Medizinische elektromagnetische Abschirmung (EN 60601-1)
Low-Volume Prototyping:
→ Keine MOQ für FuE-Projekte
→ Schnelle 6-wöchige Entwicklungszyklen
Zertifizierungsunterstützung:
→ Übereinstimmung mit CE/FCC/ISO 16750
Warum dieses Modul?
SAEFs Displays ermöglichen es Siemens Healthcare, Raytheon,und maritime OEMs, um ab 2020 die Sichtbarkeit unter extremen Bedingungen mit null Feldfehlern zu erhalten.
Anforderung der Anpassung
KontaktVertriebsgeschäftfür versiegelte Versionen mit IP65, kapazitive Berührungsoptionen oder kundenspezifische Lünette.
Spezifikationen
Parameter | Spezifikation | Einheit |
Aktivbereich | 476.64 ((H) × 268.11 ((V) | mm |
Anzahl der Pixel | 1920 ((H) ×1080 ((V) | Pixel |
Pixelpitch | 0.24825 ((H) x 0.24825 ((V) | mm |
Anordnung der Pixel | RGB vertikaler Streifen | - |
Anzeigen von Farben | 16.7M | Farben |
Anzeigemodus | Normalerweise schwarz | - |
Größenumriss | 495.6 ((H) × 292.4 ((V) × 13.6 ((D) typ. | mm |
Möglicher Anzeigentyp | Landschaft und Porträt aktiviert | - |
Gewicht | TBD | Weigerung |
Breite der Bezel (L/R/U/D) | 7.9/7.9/10.5/10.5 | mm |
Oberflächenbehandlung | Nebel 25%, 3H | - |
Hintergrundbeleuchtung | Unterseite 1-LED Lichtscheibe Typ | - |
Außendimensionen
Definition des Schnittstellenpins
Nummer der Anschrift. | Symbol | Beschreibung |
1 | RxO0- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
2 | RxO0+ | Positive LVDS-Differentialdaten (Odd-Daten) |
3 | RxO1- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
4 | RxO1+ | Positive LVDS-Differentialdaten (Odd-Daten) |
5 | RxO2- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
6 | RxO2+ | Positive LVDS-Differentialdaten (Odd-Daten) |
7 | BIST | BIST |
8 | RxOCLK- | Negative LVDS-Differentialuhr-Eingabe (Odd-Uhr) |
9 | RxOCLK+ | Positiver LVDS-Differenzuhr-Eingang (Odd-Uhr) |
10 | RxO3- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
11 | RxO3+ | Positive LVDS-Differentialdaten (Odd-Daten) |
12 | RxE0- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
13 | RxE0+ | Positive LVDS-Differenzdaten (Gleichdaten) |
14 | GND | Boden |
15 | RxE1- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
16 | RxE1+ | Positive LVDS-Differenzdaten (Gleichdaten) |
17 | GND | Boden |
18 | RxE2- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
19 | RxE2+ | Positive LVDS-Differenzdaten (Gleichdaten) |
20 | RxECLK- | Negativer LVDS-Differential-Uhr-Eingang (Gleiche Uhr) |
21 | RxECLK+ | Negativer LVDS-Differential-Uhr-Eingang (Gleiche Uhr) |
22 | RxE3- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
23 | RxE3+ | Positive LVDS-Differenzdaten (Gleichdaten) |
24 | GND | Boden |
25 | CTL | CTL_DVR |
26 | CE-Nummern | CE_DVR |
27 | NC | Keine Verbindung. |
28 | VDD | Stromversorgung Eingangsspannung 5V |
29 | VDD | Stromversorgung Eingangsspannung 5V |
30 | VDD | Stromversorgung Eingangsspannung 5V |
Optische Eigenschaften
Parameter | Symbol | Die Situation | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | ||
Blickwinkel Bereich |
Horizontale |
Θ3 |
Zinssatz |
85 | 89 | - | - Ich weiß nicht. | |
Θ9 | 85 | 89 | - | - Ich weiß nicht. | ||||
Vertikal |
Θ12 | 85 | 89 | - | - Ich weiß nicht. | |||
Θ6 | 85 | 89 | - | - Ich weiß nicht. | ||||
Lichtdichte Kontrastverhältnis | Zinssatz |
Θ = 0, (Zentrum) |
700 | 1000 | ||||
Weiße Leuchtkraft | Ich weiß nicht. | 1800 | 2000 | - | cd/m2 | |||
Einheitlichkeit der weißen Leuchtkraft | ΔY | 75 | 80 | - | % | |||
Wiedergabe der Farbe |
Weiß |
Wx | 0.283 | 0.313 | 0.343 | - | ||
- Ich weiß. | 0.339 | 0.369 | 0.399 | - | ||||
Rot |
Rx | 0.608 | 0.638 | 0.668 | - | |||
- Das ist das. | 0.319 | 0.349 | 0.379 | - | ||||
Grün |
Gx | 0.277 | 0.307 | 0.337 | - | |||
Gewicht | 0.591 | 0.621 | 0.651 | - | ||||
Blau |
Bx | 0.112 | 0.142 | 0.172 | - | |||
Von | 0.063 | 0.066 | 0.069 | - | ||||
Reaktionszeit |
GTG | Tg | 14 | 25 | m | |||
Kreuzgespräche | CT |
- |
- |
2.0 | % | |||
NTSC | 70 | 72 | 74 | % | ||||
Anzeige der Einheitlichkeit | 75 | 80 | - | % |
Eigenschaften der Hintergrundbeleuchtung
Artikel 1 | Symbol | - Ich weiß nicht. | TYP. | Max, du bist ein guter Mann. | Einheit |
BLU-Strom | Ich... | - Ich weiß nicht. | 1050 | - Ich weiß nicht. | mA |
BLU-Spannung | V | - Ich weiß nicht. | 50 | 50.6 | V |
BLU Stromverbrauch | PBLU | - Ich weiß nicht. | 52.5 | - Ich weiß nicht. | W |
Betriebsdauer | Hrs. | 40,000 | 50,000 | - Ich weiß nicht. | Uhrzeit |

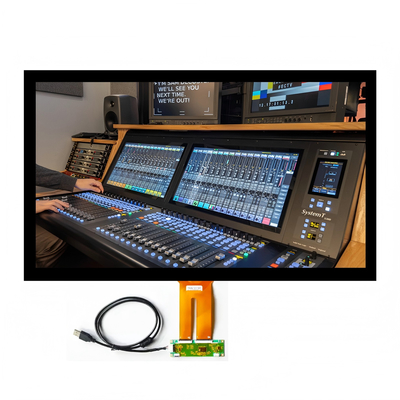

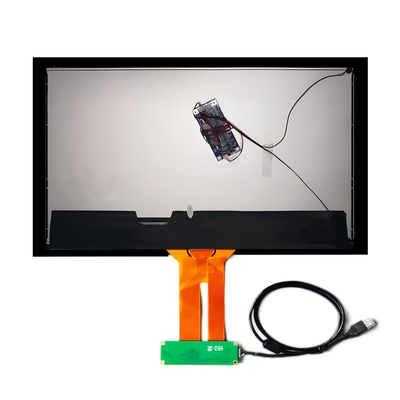

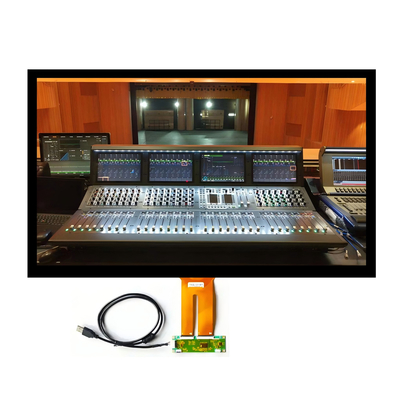

Produktbild
