Produktdetails:
|
| Modellnummer: | SFTO2700SM-7317AN | Bildschirmgröße: | 27 Zoll diagonal |
|---|---|---|---|
| Auflösung: | 1920×1080 Pixel (RGB-Streifen) | Helle: | 350 Cd/m2 |
| Betriebstemperatur.: | 0°C zu +50°C | Kontrastverhältnis: | 10001 (Typ.) |
| Schnittstelle: | Zweikanal-LVDS (2 Pixel/Uhr) | Reaktionszeit: | 14 ms (ein-/ausgeschaltet, typisch) |
| Hintergrundbeleuchtung: | 30,000 Stunden | Oberflächenbehandlung: | Anti-Glanz, 3H-Härte |
| Leistungsaufnahme: | 5V±10% (Max. 5,5V) | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 350 cd/m2 Industrie-TFT-LCD,Dual LVDS Industrie-TFT-LCD,27" Industrie-TFT-LCD |
||
Industrietaugliches 27-Zoll Anzeige für Kontrollräume
Der SFTO2700SM-7317AN kombiniert Full-HD-Auflösung mit Industrierobustheit für Leitstände, Medizintechnik und Automatisierungssysteme.Mit 350 cd/m2 Helligkeit und 89° Blickwinkel bietet eine klare Visualisierung auch unter anspruchsvollen Lichtbedingungen.
Schlüsselvorteile für Ingenieure
✅ Industrielle Zuverlässigkeit
Betrieb bei 0°C bis 50°C (Lagerung -20°C bis 60°C)
Zweifelhafte LVDS-Schnittstelle mit 74,25 MHz Taktfrequenz
3H Kratzfeste Anti-Reflex-Oberfläche
✅ Optische Exzellenz
10001:1 Kontrastverhältnis für scharfe Graustufdarstellung
14 ms Reaktionszeit (Schwarz-Weiß-Übergang)
Farbkoordinaten nach CIE1931 (Weißpunkt x=0,283/y=0,289)
✅ Einfache Integration
Verriegelbarer JAE FI-X30HL-Stecker
DE-only Timing Mode (kein HSYNC/VSYNC benötigt)
VESA-kompatible Befestigungspunkte
Zertifizierte Robustheit
72h Hochtemperaturtest @60°C
24 Zyklen Thermischer Schock (-20°C/60°C)
ESD-Schutz: ±8kV (Kontakt) nach IEC 61000-4-2
Prozessleittechnik: SCADA-System, Leitwartendisplays
Medizingeräte: OP-Monitore, Diagnosekonsolen
Laboratorienautomatisierung: Mikroskopiemonitore, Analysegeräte
Digitale Beschilderung: Industrieanwendbares Infotainment-System
ISO-Zertifikat: 9001:2015 (Qualität), 14001:2015 (Umwelt)
EMV: EN 55032:2015 Konform
Garantie: 2 Jahre auf Funktionsfehler
Lieferung: ESD-Schutzverpackung, Montagezeichnungen (DXF)
Anforderung der Anpassung
KontaktVertriebsgeschäftfür versiegelte Versionen mit IP65, kapazitive Berührungsoptionen oder kundenspezifische Lünette.
Spezifikationen
| Artikel 2 | Einheit | Spezifikation |
| Bildschirmdiagonal | mm | 27.0 |
| Aktivbereich | mm | 597.888 ((H) x 336.312 ((V) |
| Pixel H x V | - | 1920 ((x3) x 1080 |
| Pixel Pitch | Ich weiß nicht. | 31.14 (für jede Triade) x31.14 |
| Pixel-Anordnung | - | RGB-Vertikalstreifen |
| Anzeigemodus | - | Normalerweise schwarz |
| Reaktionszeit | Msec | 14 ms (typischerweise eingeschaltet/ausgeschaltet) |
| Gewicht | In Gramm | TBD |
| Elektrische Schnittstelle | - | Dual-Channel-LVDS,8-Bit-RGB-Daten-Eingabe |
| Unterstützungsfarbe | - | 16.7M Farben |
| Oberflächenbehandlung | - | Anti-Glanz, 3H |
| Betriebstemperatur | °C |
0 bis +50 |
| Speichertemperatur | °C | -20 bis +60 |
Außendimensionen
![]()
Definition des Schnittstellenpins
| Nummer der Anschrift. | Symbol | Beschreibung |
| 1 | RxO0- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
| 2 | RxO0+ | Positive LVDS-Differentialdaten (Odd-Daten) |
| 3 | RxO1- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
| 4 | RxO1+ | Positive LVDS-Differentialdaten (Odd-Daten) |
| 5 | RxO2- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
| 6 | RxO2+ | Positive LVDS-Differentialdaten (Odd-Daten) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Negative LVDS-Differentialuhr-Eingabe (Odd-Uhr) |
| 9 | RxOCLK+ | Positiver LVDS-Differenzuhr-Eingang (Odd-Uhr) |
| 10 | RxO3- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
| 11 | RxO3+ | Positive LVDS-Differentialdaten (Odd-Daten) |
| 12 | RxE0- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
| 13 | RxE0+ | Positive LVDS-Differenzdaten (Gleichdaten) |
| 14 | GND | Boden |
| 15 | RxE1- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
| 16 | RxE1+ | Positive LVDS-Differenzdaten (Gleichdaten) |
| 17 | GND | Boden |
| 18 | RxE2- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
| 19 | RxE2+ | Positive LVDS-Differenzdaten (Gleichdaten) |
| 20 | RxECLK- | Negativer LVDS-Differential-Uhr-Eingang (Gleiche Uhr) |
| 21 | RxECLK+ | Negativer LVDS-Differential-Uhr-Eingang (Gleiche Uhr) |
| 22 | RxE3- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
| 23 | RxE3+ | Positive LVDS-Differenzdaten (Gleichdaten) |
| 24 | GND | Boden |
| 25 | CTL | CTL_DVR |
| 26 | CE-Nummern | CE_DVR |
| 27 | NC | Keine Verbindung. |
| 28 | VDD | Stromversorgung Eingangsspannung 5V |
| 29 | VDD | Stromversorgung Eingangsspannung 5V |
| 30 | VDD | Stromversorgung Eingangsspannung 5V |
Optische Eigenschaften
| Parameter | Bedingungen | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
|
Blickwinkel (CR>10) |
Horizontale | θL | 89 | - |
Grade |
|
| θR | 89 | - | ||||
| Vertikal | θT | 89 | - | |||
| θB | 89 | - | ||||
| Kontrastverhältnis | Zentrum | 700 | 1000 | - | - | |
| Reaktionszeit | Tr+Td | - | 14 | 20 | m | |
|
CF Farbchromatik (CIE1931) |
Rot x |
Typ. -0.03 |
0.646 |
Typ: +0.03 |
- | |
| Rot und | 0.341 | - | ||||
| Grün x | 0.327 | - | ||||
| Grün y | 0.612 | - | ||||
| Blau x | 0.143 | - | ||||
| Blau und | 0.041 | - | ||||
| Weiß x | 0.283 | - | ||||
| Weiß y | 0.289 | - | ||||
| Zentrum Leuchtkraft weiß | Jahr für Jahr | 300 | 350 | cd/m2 | ||
Eigenschaften der Hintergrundbeleuchtung
| Parameter | Symbol | Wert | Einheit | ||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||
| Lichtbalken-Eingangsspannung | VLED | 51 | 54 | 57 | V |
| Lichtbalken-Eingabe Strom | ILED | - | 480 | - | mA |
| Lebensdauer der LED | LBL | 20000 | 30000 | - | Stunden |

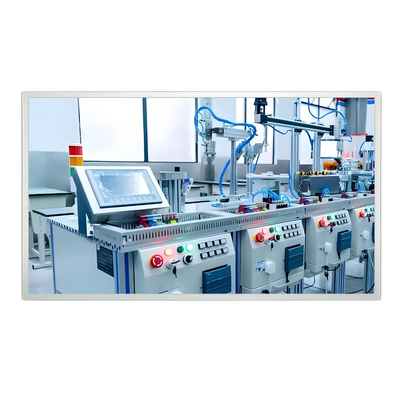

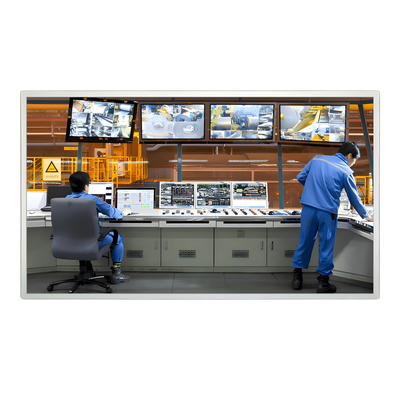

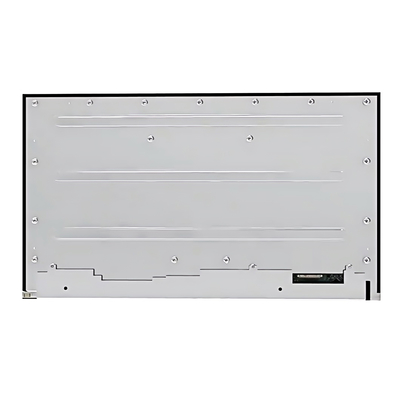

Produktbild
![]()
![]()
