Produktdetails:
|
| Modellnummer: | Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge. | Bildschirmgröße: | 210,5-Zoll Diagonale (546,1 mm) |
|---|---|---|---|
| Auflösung: | 1920×1080 Pixel (RGB-Streifen) | Helligkeit: | 500 cd/m2 |
| Betriebstemperatur.: | -30°C bis +80°C | Kontrastverhältnis: | 10001 (Typ.) |
| Schnittstelle: | Zweikanal-LVDS (2 Pixel/Uhr) | Stromverbrauch: | 20.96W |
| Ansprechzeit: | 14 ms GTG (Grau-zu-Grau) | Blickwinkel: | 89° Alle Richtungen (CR>10) |
| Hintergrundbeleuchtung: | 50.000 Stunden | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 500 nits Industrielle TFT-LCD,FHD-Industrielle TFT-LCD,21.5 Industrielle TFT-LCD |
||
Missionskritischer Industrie-Display für extreme Umgebungen
Das SFTO2150RX-7320AN setzt den Maßstab für Zuverlässigkeit in der industriellen Automatisierung, der medizinischen Bildgebung und Transportsystemen. Mit 500 Nits hoher Helligkeit und FHD-Auflösung liefert es gestochen scharfe Bilder, selbst bei direkter Sonneneinstrahlung oder niedrigen Temperaturen.
Wichtige technische Vorteile
✅ Militärische Haltbarkeit
Funktioniert bei Temperaturen von arktisch bis Wüste (-30°C~80°C)
Übersteht mechanische 50G-Stöße (IEC 60068-2-27)
240 Stunden Betrieb bei Feuchtigkeit @50°C/80%RH
✅ Industrielle Konnektivität
Dual-Channel-LVDS-Schnittstelle (JAE FI-X30H-Anschluss)
DE-only Timing-Modus @74,25 MHz
6-Bit + Hi-FRC (16,7M Farben)
✅ Design für Null Ausfallzeiten
50.000 Stunden LED-Hintergrundbeleuchtung (7020 Chips, 10S6P×2)
<300 mV Eingangswelligkeits-Toleranz
±8kV Kontakt-ESD-Schutz (IEC 61000-4-2)
Industrieanwendungen / Industrial Applications
Wartung & Garantie / Maintenance & Warranty
Lebensdauer: 50.000 Stunden LED-Betrieb (@25°C)
Bildschirmeinbrennen verhindern: Sleep-Modus nach 30 Min Inaktivität
Garantie: 1 Jahr Funktionsersatz
ESD-Schutz: IPM-verpackt mit leitfähiger Folie
Individuelle Anpassung anfordern
Kontaktieren Sie sales2@saef.com.cn für IP65-abgedichtete Versionen, kapazitive Touch-Optionen oder kundenspezifische Blenden-Designs.
Spezifikationen
| Artikel | Spezifikation | Einheit |
| Aktive Bildschirmgröße | 21,5 | Zoll |
| Anzahl der Pixel | 1920 X 1080 | Pixel |
| Anzeigebereich | 476,64 (H) x 268,11(V) | mm |
| Blendenöffnung | 479,84(H) x 271,3(V) | mm |
| Außenabmessung | 495,6(H) x 292,4(V) x 10,35(D) | mm |
| Helligkeit, Weiß | 500 (Mitte 1 Punkt, Typ.) | cd/m 2 |
| Eingangsspannung der Stromversorgung | 12 (Typ) | V |
| Stromversorgungsspannung | 5,0 (Typ) | V |
| Stromverbrauch | Gesamt = 20,96 (Typ.) | W |
| Kontrastverhältnis | 1000:1 | -- |
| Reaktionszeit | 14 (Typ.)(G zu G) | ms |
| Farbtemperatur | TBD | K |
| Gewicht | TBD(Typ) | Kg |
| Betriebstemperatur | -30 ~ 80 | ℃ |
| Lagertemperatur | -30 ~ 85 | ℃ |
Optische Eigenschaften
| Parameter | Symbol | Bedingung | Min. | Typ. | Max. | Einheit | ||
|
Betrachtungswinkel Bereich |
Horizontal |
Θ3 |
CR > 10 |
85 | 89 | - | Grad | |
| Θ9 | 85 | 89 | - | Grad | ||||
|
Vertikal |
Θ12 | 85 | 89 | - | Grad | |||
| Θ6 | 85 | 89 | - | Grad | ||||
| Helligkeitskontrastverhältnis | CR |
Θ = 0. (Mitte) Normal Betrachtung Winkel |
450 | 500 | ||||
| Zelltransmittanz | Tr | - | 3,55 | - | % | |||
| Gleichmäßigkeit der weißen Helligkeit | ΔY | 75 | 80 | - | % | |||
|
Reproduktion der Farbe |
Weiß |
Wx | 0,283 | 0,313 | 0,343 | - | ||
| Wy | 0,299 | 0,329 | 0,359 | - | ||||
|
Rot |
Rx | 0,607 | 0,637 | 0,667 | - | |||
| Ry | 0,320 | 0,350 | 0,380 | - | ||||
|
Grün |
Gx | 0,266 | 0,296 | 0,326 | - | |||
| Gy | 0,590 | 0,620 | 0,650 | - | ||||
|
Blau |
Bx | 0,120 | 0,150 | 0,180 | - | |||
| By | 0,02 | 0,05 | 0,08 | - | ||||
|
Reaktions Zeit |
GTG | Tg | 14 | 25 | ms | |||
| Übersprechen | CT |
- |
- |
2,0 | % | |||
Hintergrundbeleuchtungseigenschaften
| Parameter | Symbol | Wert | Einheit | ||
| Min. | Typ. | Max. | |||
| LED-Lichtleiste Eingangsspannung pro Eingangspin | VPIN | 46,5 | 48,5 | 51,5 | V |
| LED-Lichtleiste Gesamtstrom | IPIN | --- | 360 | mA | |
| LED-Lebensdauer | LLED | 40000 | 50000 | --- | Std. |
| Stromverbrauch | PBL | 17,46 | W | ||
Außenabmessungen
![]()
Schnittstellen-Pin-Definition
| Pin Nr. | Symbol | Funktion |
| 1 | RXO0- | Negative Übertragungsdaten von Pixel 0 (UNGERADE) |
| 2 | RXO0+ | Positive Übertragungsdaten von Pixel 0 (UNGERADE) |
| 3 | RXO1- | Negative Übertragungsdaten von Pixel 1 (UNGERADE) |
| 4 | RXO1+ | Positive Übertragungsdaten von Pixel 1 (UNGERADE) |
| 5 | RXO2- | Negative Übertragungsdaten von Pixel 2 (UNGERADE) |
| 6 | RXO2+ | Positive Übertragungsdaten von Pixel 2 (UNGERADE) |
| 7 | GND | Masse |
| 8 | RXOC- | Negativer Übertragungstakt (UNGERADE) |
| 9 | RXOC+ | Positiver Übertragungstakt (UNGERADE) |
| 10 | RXO3- | Negative Übertragungsdaten von Pixel 3 (UNGERADE) |
| 11 | RXO3+ | Positive Übertragungsdaten von Pixel 3 (UNGERADE) |
| 12 | RXE0- | Negative Übertragungsdaten von Pixel 0 (GERADE) |
| 13 | RXE0+ | Positive Übertragungsdaten von Pixel 0 (GERADE) |
| 14 | GND | Masse |
| 15 | RXE1- | Negative Übertragungsdaten von Pixel 1 (GERADE) |
| 16 | RXE1+ | Positive Übertragungsdaten von Pixel 1 (GERADE) |
| 17 | GND | Masse |
| 18 | RXE2- | Negative Übertragungsdaten von Pixel 2 (GERADE) |
| 19 | RXE2+ | Positive Übertragungsdaten von Pixel 2 (GERADE) |
| 20 | RXEC- | Negativer Übertragungstakt (GERADE) |
| 21 | RXEC+ | Positiver Übertragungstakt (GERADE) |
| 22 | RXE3- | Negative Übertragungsdaten von Pixel 3 (GERADE) |
| 23 | RXE3+ | Positive Übertragungsdaten von Pixel 3 (GERADE) |
| 24 | GND | Masse |
| 25 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 26 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 27 | NC | Kein Anschluss |
| 28 | VDD |
Stromversorgung: +5V |
| 29 | VDD | |
| 30 | VDD |

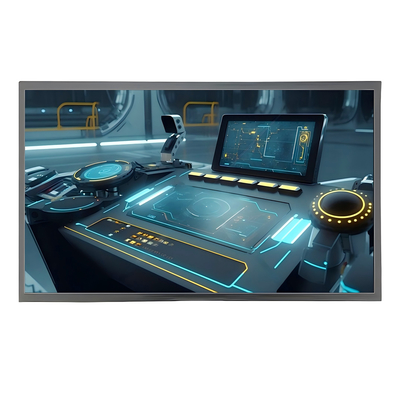

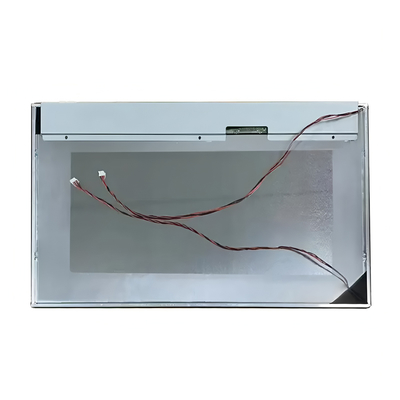

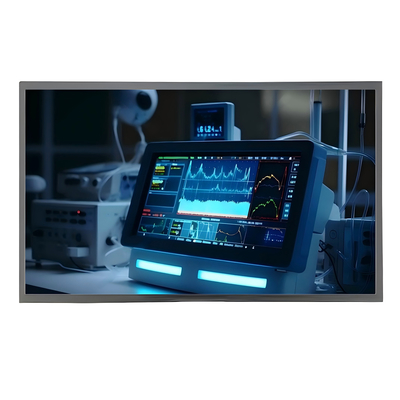

Produktbild
![]()
![]()
