Produktdetails:
|
| Modellnummer: | Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge. | Bildschirmgröße: | 21,5 Zoll Diagonale |
|---|---|---|---|
| Auflösung: | 1920×1080 Pixel (RGB-Streifen) | Helligkeit: | 500 cd/m2 |
| Betriebstemperatur.: | -30°C bis +80°C | Kontrastverhältnis: | 10001 (Typ.) |
| Schnittstelle: | Zweikanal-LVDS (2 Pixel/Uhr) | Hintergrundbeleuchtung: | 50.000 Stunden |
| Stromverbrauch: | 20,96 W (LCD: 3,5 W + Hintergrundbeleuchtung: 17,46 W) | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 500 cd/m2 Industrielle TFT-LCD,21,5-Zoll-Industrie-TFT-LCD |
||
Ultra-Robustes 21,5" FHD TFT LCD für kritische Umgebungen
Der SFTO2150RX-7320AN bietet militärische Zuverlässigkeit für industrielle Systeme, die kompromisslose visuelle Leistung erfordern. Mit 500 Nits Helligkeit und einem Kontrastverhältnis von 1000:1 zeichnet sich dieses sonnenlichtlesbare Display in der medizinischen Diagnostik, der Luft- und Raumfahrtsteuerung und Offshore-Anwendungen aus.
Entwickelt für extreme Bedingungen
Zertifizierte Zuverlässigkeit (gemäß IEC-Standards):
240 Stunden bei 85°C/85%RH Betrieb
100-Zyklen-Thermoshock (-30°C↔60°C)
ESD-Schutz: ±15kV (Luft), ±8kV (Kontakt)
Medizinische Bildgebung: Chirurgische Monitore, MRT-Konsolen
Avionik: Cockpit-Displays, Flugsteuerungssysteme
Marine: Navigationsbrücken, Maschinenraumtafeln
Industrie 4.0: HMI für CNC, Robotik, SCADA
EU-Richtlinien: ROHS 2011/65/EU, REACH SVHC, EN 55032 EMV
Sicherheitszertifizierungen: UL 60601-1 (Medizin), DNV-GL (Marine)
Garantie: 1 Jahr Funktionsersatz
HSF: Halogenfreie Konstruktion
Anpassung anfordern
Kontakt sales2@saef.com.cn für IP65-abgedichtete Versionen, kapazitive Touch-Optionen oder kundenspezifische Blenden-Designs.
Spezifikationen
| Artikel | Spezifikation | Einheit |
| Aktive Bildschirmgröße | 21,5 | Zoll |
| Anzahl der Pixel | 1920 X 1080 | Pixel |
| Anzeigebereich | 476,64 (H) x 268,11 (V) | mm |
| Blendenöffnung | 479,84(H) x 271,3(V) | mm |
| Außenabmessung | 495,6(H) x 292,4(V) x 10,35(D) | mm |
| Leuchtdichte, Weiß | 500 (Mitte 1 Punkt, Typ.) | cd/m 2 |
| Eingangsspannung der Stromversorgung | 12 (Typ) | V |
| Versorgungsspannung | 5,0 (Typ) | V |
| Stromverbrauch | Gesamt = 20,96 (Typ.) | W |
| Kontrastverhältnis | 1000:1 | -- |
| Reaktionszeit | 14 (Typ.)(G zu G) | ms |
| Farbtemperatur | TBD | K |
| Gewicht | TBD(Typ) | Kg |
| Betriebstemperatur | -30 ~ 80 | ℃ |
| Lagertemperatur | -30 ~ 85 | ℃ |
Optische Eigenschaften
| Parameter | Symbol | Bedingung | Min. | Typ. | Max. | Einheit | ||
|
Betrachtungswinkel Bereich |
Horizontal |
Θ3 |
CR > 10 |
85 | 89 | - | Grad | |
| Θ9 | 85 | 89 | - | Grad | ||||
|
Vertikal |
Θ12 | 85 | 89 | - | Grad | |||
| Θ6 | 85 | 89 | - | Grad | ||||
| Leuchtdichtekontrastverhältnis | CR |
Θ = 0. (Mitte) Normal Betrachtung Winkel |
450 | 500 | ||||
| Zelltransmittanz | Tr | - | 3,55 | - | % | |||
| Gleichmäßigkeit der weißen Leuchtdichte | ΔY | 75 | 80 | - | % | |||
|
Reproduktion von Farbe |
Weiß |
Wx | 0,283 | 0,313 | 0,343 | - | ||
| Wy | 0,299 | 0,329 | 0,359 | - | ||||
|
Rot |
Rx | 0,607 | 0,637 | 0,667 | - | |||
| Ry | 0,320 | 0,350 | 0,380 | - | ||||
|
Grün |
Gx | 0,266 | 0,296 | 0,326 | - | |||
| Gy | 0,590 | 0,620 | 0,650 | - | ||||
|
Blau |
Bx | 0,120 | 0,150 | 0,180 | - | |||
| By | 0,02 | 0,05 | 0,08 | - | ||||
|
Reaktions Zeit |
GTG | Tg | 14 | 25 | ms | |||
| Übersprechen | CT |
- |
- |
2,0 | % | |||
Hintergrundbeleuchtungseigenschaften
| Parameter | Symbol | Wert | Einheit | ||
| Min. | Typ. | Max. | |||
| LED-Lichtleisten-Eingangsspannung pro Eingangspin | VPIN | 46,5 | 48,5 | 51,5 | V |
| LED-Lichtleisten-Gesamtstrom | IPIN | --- | 360 | mA | |
| LED-Lebensdauer | LLED | 40000 | 50000 | --- | Std. |
| Stromverbrauch | PBL | 17,46 | W | ||
Außenabmessungen
![]()
Schnittstellen-Pin-Definition
| Pin Nr. | Symbol | Funktion |
| 1 | RXO0- | Negative Übertragungsdaten von Pixel 0 (UNGERADE) |
| 2 | RXO0+ | Positive Übertragungsdaten von Pixel 0 (UNGERADE) |
| 3 | RXO1- | Negative Übertragungsdaten von Pixel 1 (UNGERADE) |
| 4 | RXO1+ | Positive Übertragungsdaten von Pixel 1 (UNGERADE) |
| 5 | RXO2- | Negative Übertragungsdaten von Pixel 2 (UNGERADE) |
| 6 | RXO2+ | Positive Übertragungsdaten von Pixel 2 (UNGERADE) |
| 7 | GND | Masse |
| 8 | RXOC- | Negativer Übertragungstakt (UNGERADE) |
| 9 | RXOC+ | Positiver Übertragungstakt (UNGERADE) |
| 10 | RXO3- | Negative Übertragungsdaten von Pixel 3 (UNGERADE) |
| 11 | RXO3+ | Positive Übertragungsdaten von Pixel 3 (UNGERADE) |
| 12 | RXE0- | Negative Übertragungsdaten von Pixel 0 (GERADE) |
| 13 | RXE0+ | Positive Übertragungsdaten von Pixel 0 (GERADE) |
| 14 | GND | Masse |
| 15 | RXE1- | Negative Übertragungsdaten von Pixel 1 (GERADE) |
| 16 | RXE1+ | Positive Übertragungsdaten von Pixel 1 (GERADE) |
| 17 | GND | Masse |
| 18 | RXE2- | Negative Übertragungsdaten von Pixel 2 (GERADE) |
| 19 | RXE2+ | Positive Übertragungsdaten von Pixel 2 (GERADE) |
| 20 | RXEC- | Negativer Übertragungstakt (GERADE) |
| 21 | RXEC+ | Positiver Übertragungstakt (GERADE) |
| 22 | RXE3- | Negative Übertragungsdaten von Pixel 3 (GERADE) |
| 23 | RXE3+ | Positive Übertragungsdaten von Pixel 3 (GERADE) |
| 24 | GND | Masse |
| 25 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 26 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 27 | NC | Kein Anschluss |
| 28 | VDD |
Stromversorgung: +5V |
| 29 | VDD | |
| 30 | VDD |

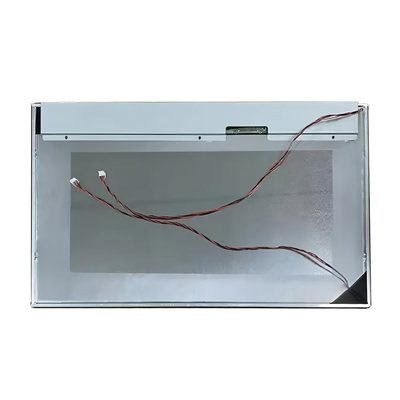

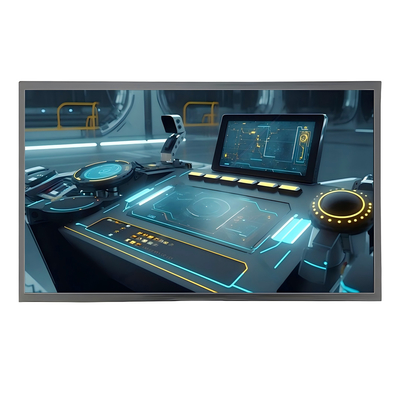

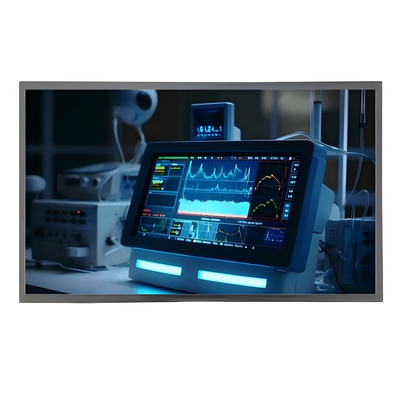

Produktbild
![]()
![]()
