Produktdetails:
|
| Erzeugnis: | 2,8 Zoll TFT LCD | Entschließung: | 480 x 640 (VGA) |
|---|---|---|---|
| Farbe: | 262K | Anzeigetypen: | IPS-TFT-LCD |
| Schnittstelle: | RGB-Bild | Blickwinkel: | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. |
| Treiber-IC: | ST7701S | Sichtbarkeit durch Sonnenlicht: | - Ja, das ist es. |
| Oberflächenleuchtigkeit: | 1000 cd/m2 (Nits) | Anwendung: | Industrie-HMI, Außengeräte |
| Lebensdauer der Hintergrundbeleuchtung: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | TFT-LCD-Bildschirm mit Sonnenlicht,480x640-Modul für industrielle Anzeigen,TFT-LCD-Bildschirm mit 1000 Nits |
||
| Artikel 1 | Spezifikation | Einheit |
| Bildschirmgröße | 2.8 Zoll | Diagonal |
| Anzahl der Pixel | 480RGB ((H) x 640 ((V) | Bildpunkte |
| Anzeigebereich | 43.2(H) x57.6 ((V) | mm |
| Pixelpitch | 0.09(H) x0.09(V) | mm |
| Umrissdimension | 46.2x65.2x2.3±0.2 | mm |
| Anordnung der Pixel | RGB-Streifen | - Ja. |
| Anzeigemodus | Normalerweise schwarz | - Ja. |
| Blickrichtung (Auge) | Alle | - Ja. |
| Anzeige Farbe | 262K | - Ja. |
| Lichtdichte ((cd/m2) | 1100 | Niete |
| Kontrastverhältnis | 1200:1 | - Ja. |
| Schnittstelle | RGB-Bild | |
| Hintergrundbeleuchtung | LED-Seitenlicht | - Ja. |
| Laufwerk-IC | Die Nummer des Zertifikats ist folgende: | |
| Betriebstemperatur | - 20 bis 70 | °C |
| Speichertemperatur | -30 bis 80 | °C |
Das High Brightness 1000nits 2,8 Zoll TFT LCD Display ist die ultimative Lösung für Profis, die ein leistungsstarkes, vielseitiges und leistungsstarkes Display suchen.Erhöhen Sie Ihre Geräte mit unvergleichlicher Helligkeit und Klarheit, und bieten eine Vielzahl von Anwendungen von der Industrie bis zur Unterhaltungselektronik.
Außendimensionen
Definition des Schnittstellenpins
| Nummer der Anschrift. | Symbol | Funktion |
| 1 | LEDA | LED-Rücklicht (Kathode) |
| 2 | LEDK | LED-Rücklicht (Kathode) |
| 3 | GND | Boden |
| 4 | VDD | Stromversorgung: 2,8 bis 3,3 V |
| 5 | GND | Boden |
| 6 | Zurücksetzen | Setzen Sie den Eingang zurück. |
| 7 | GND | Boden |
| 8 bis 25 | DB17 bis DB0 | RGB-blaue Dateneingabe |
| 26 | GND | Boden |
| 27 | SDA | SPI-Schnittstellenuhr |
| 28 | SCL | SPI-Schnittstellenuhr |
| 29 | CS | Chip wählen Eingabe-Pin |
| 30 | HSYNC | Liniensynchronisierungssignal für den Betrieb der RGB-Schnittstelle |
| 31 | HSYNC | Bildsynchronisierungssignal für den Betrieb der RGB-Schnittstelle |
| 32 | PCLK | Punkt-Uhrsignal für den Betrieb der RGB-Schnittstelle |
| 33 | DE | Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle |
| 34 | GND | Boden |
Elektrische Eigenschaften
| Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Analog-Versorgungsspannung | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitale Versorgungsspannung | VDDI | - | - | - | |
| Eingangssignal Spannung | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Hintergrundbeleuchtungseinheit (GND=0V)
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit |
| LED-Strom | Die | - | 45 | 60 | mA |
| LED-Spannung | VL | - | 11.2 | 13.6 | V |
| Betriebsdauer der LED | Hrs. | 40000 | - | - | Uhrzeit |
Optische Spezifikationen
| Artikel 1 | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
| Weiße Leuchtkraft (Mitte) | Lv |
Θ=0 Normal Beobachtung Winkel IBL=80mA |
1000 | 1100 | - Ich weiß nicht. | cd/m2 | |
| Reaktionszeit | Tr+Tf | - Ich weiß nicht. | 35 | 40 | m | ||
| Kontrastverhältnis | Zinssatz | 900 | 1200 | - Ich weiß nicht. | - Ich weiß nicht. | ||
|
Farbe Chromatischkeit (CIE1931) |
Weiß |
Wx | 0.278 | 0.308 | 0.338 | ||
| - Ich weiß. | 0.309 | 0.339 | 0.369 | ||||
|
Blickwinkel |
- Ich weiß. |
Die |
CR≥10 |
- Ich weiß nicht. | 80 | - Ich weiß nicht. | |
| Der | - Ich weiß nicht. | 80 | - Ich weiß nicht. | ||||
|
Ver |
Die | - Ich weiß nicht. | 80 | - Ich weiß nicht. | |||
| Die | - Ich weiß nicht. | 80 | - Ich weiß nicht. | ||||
| Einheitlichkeit der Helligkeit | Durchschnitt | Θ=0 | 80 | 90 | - Ich weiß nicht. | % | |
| Farbspektrum | NTSC | Θ=0 | 65 | 70 | - Ich weiß nicht. | % | |

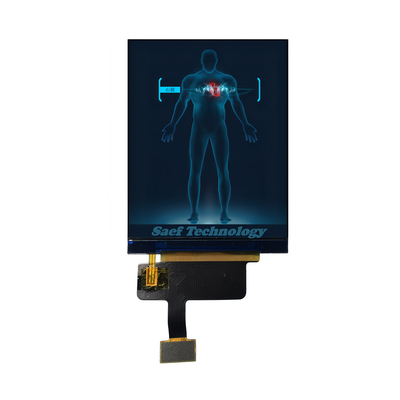

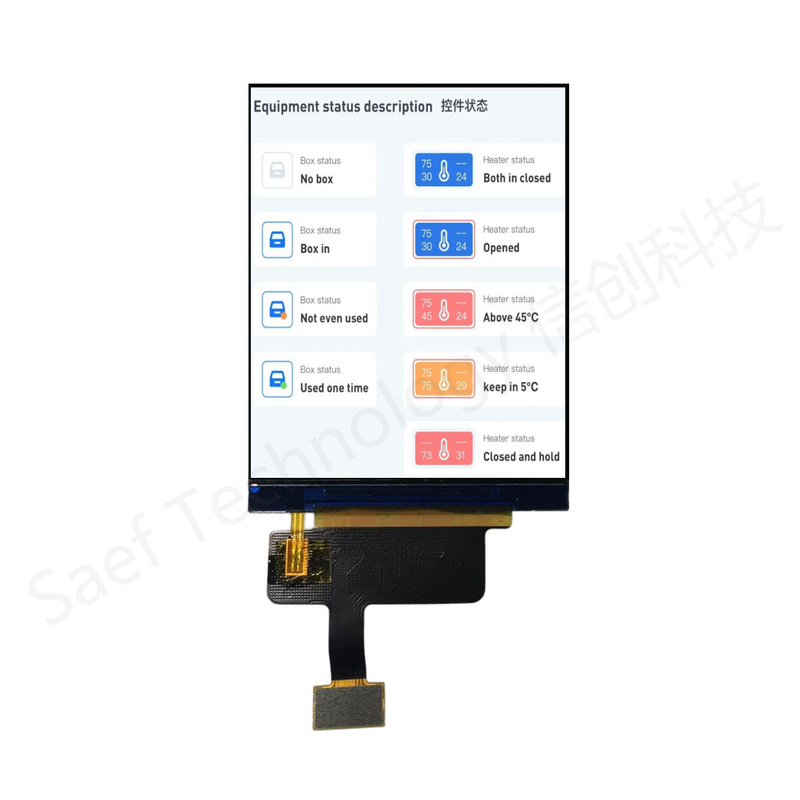

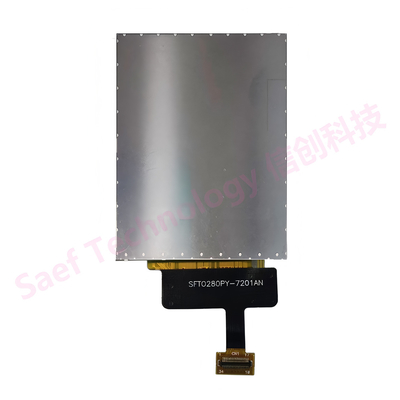

Produktbild
