Produktdetails:
|
Erzeugnis: | 2,4 Zoll TFT-Anzeige | Entschließung: | 240*320 |
---|---|---|---|
Berührungsbildschirm: | Widerstrebendes Fingerspitzentablett | Sichtrichtung: | IPS Alle Blickwinkel |
Schnittstelle: | MCU | Nummer des Pins: | 25 Stifte |
Verbindung: | Löten | Oberflächenhelligkeit: | 250 Cd/m2 |
Treiber-IC: | Die in Absatz 1 genannten Bedingungen gelten nicht. | Lebensdauer der LED: | 40,000 Stunden |
Einhaltung der Vorschriften: | REACH- und RoHS-konform | ||
Hervorheben: | Anzeige 240x320 TFT LCD,MCU-Schnittstelle TFT LCD-Anzeige,20 |
Mechanische Zeichnung
Definition des Schnittstellenpins
Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
1 | LED_K | O | LED-Kathode |
2 | LED_A | O | LED-Anode |
3 | GND | Ich... | Boden |
4 | VCC | Ich... | Stromversorgung 2.8V Spannung |
5 | Zulassung | Ich... | Stromversorgung 2.8V/1.8V Spannung |
6 | FAMARK | O | Tränenwirkungsausgangspin |
7 | /CS | Ich... | Eingangspin für das Chipwahlsignal |
8 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
9 | RS | Ich... | Signal auswählen |
10 | /WR | Ich... | Schreiben Sie Stroboskop-Signal-Eingabe-Pin |
11 | /RD | Ich... | Lesen von Stroboskop-Signal-Eingabe-Pin |
12 | GND | Ich... | Boden |
13 bis 20 | DB7-DB0 | Eingang und Ausgang | Anzeige von Daten E/A |
21 | GND | Ich... | Boden |
22 | XR | O | Touch-Panel-Pin |
23 | YD | O | Touch-Panel-Pin |
24 | XL | O | Touch-Panel-Pin |
25 | Zwei Jahre | O | Touch-Panel-Pin |
Maximale absolute Grenze
Artikel 1 | Symbol | Wert | Einheit |
Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
Eingangsspannung | Wein | VDD+0.3 | V |
Betriebstemperatur | Topr | - 20 bis 70 | °C |
Lagertemperatur | Tstg | - 30 bis 80 | °C |
Gleichspannungsmerkmale
Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
Betriebsspannung | VDD | 2.6 | 2.8 | 3.3 | V | - |
Versorgungsstrom | IDD | - | - | 5 | mA | VDD = 2,8 V, Ta = 25 °C |
Eingangsspannung | HIV | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
Eintrittsdurchfluss | IIL | - Einer.0 | - | 1.0 | mA | VIN=VDD oder VSS |
Eigenschaften der Hintergrundbeleuchtung
Artikel 1 | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
Versorgungsspannung | Vf | 3.0 | 3.2 | 3.4 | V | Wenn=80mA |
Versorgungsstrom | Wenn | - | 80 | - | mA | - |
Umkehrspannung | - Ich weiß. | - | - | 5 | V | - |
Leistungsausfall | Pd | - | - | mW | - | |
Lichtstärke für LCM |
- |
- | 250 | - | Cd/m2 | Wenn=80mA |
Einheitlichkeit für LCM | - | 80 | - | - | In % | Wenn=80 mA |
Optische Eigenschaften
- Nein. Ich weiß nicht. | Artikel 1 Buchstabe a | Symbol | Bedingungen | Spezifikation | Einheit | |||
Min. | Typ | Maximal | ||||||
1 | Reaktionszeit | Tr+Tf | 25°C | - | 15 | - | Frau. | |
2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 7.1 | - | - | |
3 | Kontrastrate | Die |
θ=0, Normaler Blickwinkel |
- | 250 | - | - | |
4 |
Beobachtung Winkel
|
- Ich weiß. | θR | Zinssätze | - | 80 | - | Der Grad |
θL | - | 80 | - | |||||
Ich weiß. | Θ+ | - | 80 | - | ||||
- Das ist... | - | 80 | - |

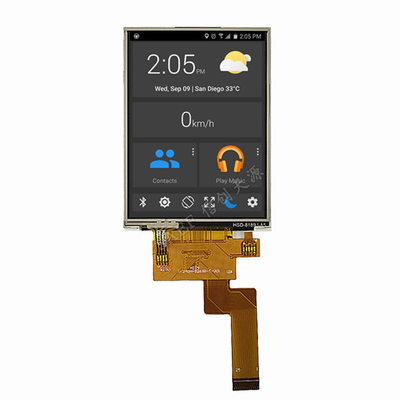

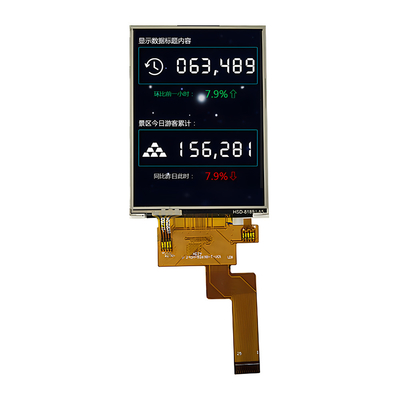

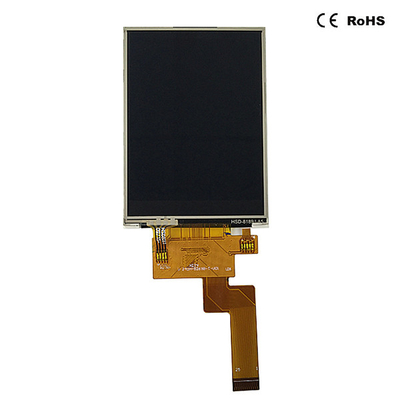

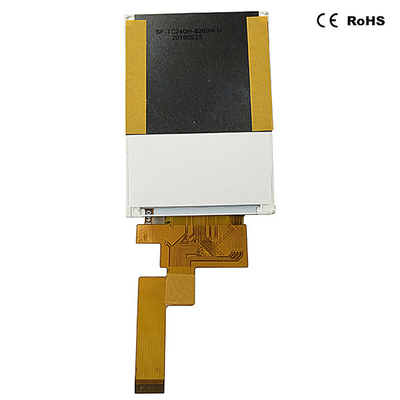

2.4 Zoll TFT-LCD-Display Zeichnung Echte Produktdemonstration
