Produktdetails:
|
| Erzeugnis: | 2.9 Zoll E-Tinte E-Papier Anzeige | Entschließung: | 296 x 128 Punkte Auflösung |
|---|---|---|---|
| Anzeigemodus: | AM EPD | Optik: | Alle Betrachten-Winkel |
| Umriss Dim.: | 36.7(H) × 79.0(V) × 1.2 ((D) (mm) | Aktivbereich: | 29.056 ((H) × 66.896 ((V) (mm) |
| Pixel Pitch: | 0.227 × 0,226 (mm) | Betriebstemperatur: | 0°C zu +50°C |
| Speichertemperatur.: | -25°C zu +70°C | Farbe: | Schwarz und Weiß |
| Nummer des Pins: | 24 Stifte | Schnittstelle: | MCU |
| Eingangsstrom: | 3,1 MA | Einhaltung der Vorschriften: | Rohs & Reach-konform |
| Hervorheben: | 128*296 Punkte E-Tinte E-Papier,20,9 Zoll E-Tinte E-Papier |
||
** Datenblatt herunterladen **
SFEPD290QXBW-7236AN Spezifikation.pdf
Wir freuen uns, Ihnen unsere neueste Innovation vorzustellen: das 2,9 Zoll 128x296 Punkte starke MCU-Interface E-Ink E-Paper Active Matrix Electrophoretic Display (EPD) Panel.Entworfen, um unvergleichliche Klarheit und Effizienz zu bieten, ist dieses Display für eine Vielzahl von Anwendungen, die eine hervorragende Lesbarkeit und einen geringen Stromverbrauch erfordern, perfekt.
Hohe Auflösung:Mit einer Auflösung von 128x296 Punkten sorgt dieses EPD-Panel für scharfe und klare Bilder, was es ideal für die Anzeige von Text, Grafiken und komplizierten Designs macht.
Niedriger Stromverbrauch:Die elektroforetische Technologie ermöglicht eine außergewöhnliche Energieeffizienz, was dieses Display perfekt für batteriebetriebene Geräte macht.die Batterielebensdauer erheblich verlängert.
Weite Blickwinkel:Genießen Sie durchgängige und klare Sicht aus verschiedenen Blickwinkeln, dank der E-Ink-Technologie, die das Aussehen von natürlichem Papier imitiert.
MCU-Schnittstelle:Dieses mit einer bequemen MCU-Schnittstelle ausgestattete Panel kann leicht in bestehende Systeme und Projekte integriert werden, wodurch eine schnelle und unkomplizierte Entwicklung für Ingenieure und Entwickler erleichtert wird.
Vielseitige Anwendungen:Dieses Display eignet sich für eine Vielzahl von Anwendungen, darunter E-Reader, elektronische Regalletiketten, Smart Home-Geräte, Wearables und mehr.
Das 2,9 Zoll E-Ink E-Paper Display ist ideal für:
Unser E-Paper Display zeichnet sich auf dem Markt durch sein Engagement für Qualität, Innovation und Nutzerzufriedenheit aus.
Entdecken Sie die Zukunft der Anzeigetechnologie mit unserem 2,9 Zoll 128x296 Punkte MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display Panel.hochwertige visuelle Lösungen, die auf moderne Anwendungen zugeschnitten sindFür weitere Informationen, Muster oder Preise kontaktieren Sie uns bitte!
Zeichnung des Produkts
Definition des Schnittstellenpins
| - Nein. Ich weiß nicht. | Name | Eingang und Ausgang | Beschreibung | Anmerkung |
| 1 | NC | Nicht mit anderen NC-Pins verbinden | Bleib offen. | |
| 2 | Die DDR | O | N-Kanal-MOSFET-Gate-Drive-Steuerung | |
| 3 | RESE | Ich... | Stromempfindungseingang für die Steuerschleife | |
| 4 | NC | NC | Nicht mit anderen NC-Pins verbinden | Bleib offen. |
| 5 | VSH2 | C | Positive Quelle Antriebsspannung ((Rot) | |
|
6 |
TSCL |
O |
Dieser Pin ist die I2C-Schnittstelle zum digitalen Temperatursensor Clock Pin. Bei der Verbindung zum I2C-Slave ist ein externer Pull-up-Widerstand erforderlich. Nicht in Betrieb: VSS |
|
|
7 |
TSDA |
Eingang und Ausgang |
Dieser Pin ist die I2C-Schnittstelle zum digitalen Temperatursensor. Bei der Verbindung zum I2C-Slave ist ein externer Pull-up-Widerstand erforderlich. Nicht in Betrieb: VSS |
|
| 8 | BS1 | Ich... | Auswahlspin für die Bus-Schnittstelle | |
| 9 | Beschäftigt | O | Ausgangspin für den aktiven Zustand | |
| 10 | RST# | Ich... | Setzen Sie den Signal-Eingang zurück. | |
| 11 | D/C# | Ich... | Daten-/Befehlssteuerungspin | |
| 12 | CS# | Ich... | Chip wählen Eingabe-Pin | |
| 13 | SCL | Ich... | Serial Clock Pin (SPI) | |
| 14 | SDA | Eingang und Ausgang | Seriendaten-Pin (SPI) | |
| 15 | VDDIO | P | Stromversorgung für Schnittstellen-Logik-Pins Es sollte mit VCI verbunden werden | |
| 16 | VCI | P | Stromversorgung für den Chip | |
| 17 | VSS | P | Boden | |
|
18 |
VDD |
C |
Der Kern-Logik-Power-Pin VDD kann intern von VCI reguliert werden. | |
| 19 | VPP | P | Zur Prüfung | |
| 20 | VSH1 | C | Positive Antriebsspannung | |
| 21 | VGH | C | Stromversorgungspin für die Antriebsspannung des positiven Tores und VSH1 | |
| 22 | VSL | C | Negative Antriebsspannung der Quelle | |
| 23 | VGL | C | Stromversorgungspin für negative Torantriebsspannung VCOM und VSL | |
| 24 | VCOM | C | VCOM-Antriebsspannung |
Absolute Höchstbewertung
| Parameter | Symbol | Ratings | Einheit |
| Logische Versorgungsspannung | VCI | -0,5 bis +6.0 | V |
| Logische Eingangsspannung | Fahrzeugnummer | -0,5 bis VCI +0.5 | V |
| Logische Ausgangsspannung | VOUT | -0,5 bis VCI +0.5 | V |
| Betriebstemperaturbereich | Zulassung | 0 bis +50 | oC |
| Speichertemperaturbereich | TSTG | -25 bis +70 | oC |
| Optimale Lagertemperatur | TSTGo | 23 ± 2 | oC |
| Optimale Lagermenge | HSTGo | 55 ± 10 | % RH |
Gleichspannungskennzeichen des Panels
| Parameter | Symbol | Bedingungen | Anwendbar | - Ich weiß nicht. | Das ist typisch. | Maximal | Einheiten |
| Einerlei Boden | VSS | - | - | 0 | - | V | |
| Logische Versorgungsspannung | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Kernlogikspannung | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Hohe Eingangsspannung | HIV | - | - | 0.8 VCI | - | - | V |
| Niedrigspannung | VIL | - | - | - | - | 0.2 VCI | V |
| Hochspannung | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V |
| Niedrigspannung | VOL | IOL = 100 uA | - | - | - | 0.1 VCI | V |
| Typische Leistung | PTYP | VCI = 3,0 V | - | - | 9 | - | mW |
| Tiefschlafmodus | PSTPY | VCI = 3,0 V | - | - | 0.003 | - | mW |
| Typischer Betriebsstrom | Iopr_VCI | VCI = 3,0 V | - | - | 3.0 | - | mA |
| Zeit der Bildaktualisierung | - | 25 oC | - | - | 3 | - | Sekunde |
|
Schlafmodus-Strom |
Islp_VCI |
Gleichspannung ausgeschaltet Keine Uhr. Keine Eingangslast Speicherung von RAM-Daten |
- |
- |
20 |
uA |
|
|
Tiefschlafmodus-Strom |
Identifizierung der VCI |
Gleichspannung ausgeschaltet Keine Uhr. Keine Eingangslast RAM-Daten werden nicht gespeichert |
- |
- |
1 |
5 |
uA |
Optische Spezifikationen
| Symbol | Parameter | Bedingungen | Min. | Das ist typisch. | Maximal | Einheiten |
| R | Weiße Reflexionsfähigkeit | Weiß | 30 | 35 | - | % |
| Zinssatz | Kontrastverhältnis | Innenräume | 8:1 | - | ||
| GN | 2Graue Ebene | - | DS+(WS-DS) *n(m-1) | |||
| T Aktualisierung | Zeit der Bildaktualisierung | bei 25 °C | 3 | - | Sekunde | |
| Das Leben | Topr | 1000000 mal oder 5 Jahre |

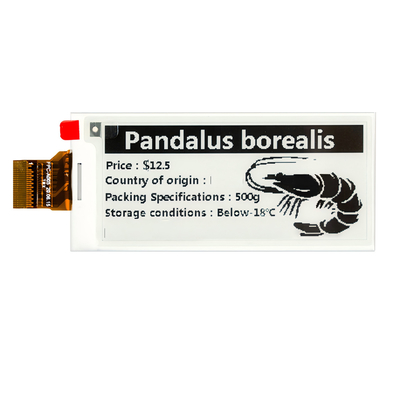

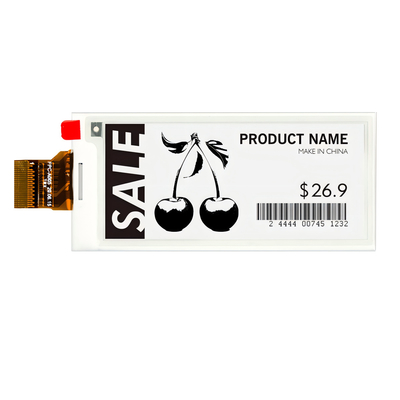

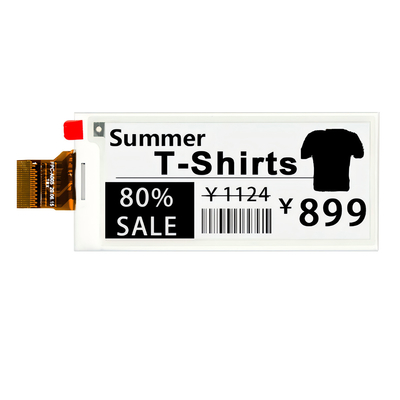

Produkt IMagie
Kontakt mit uns
Verpassen Sie nicht die Gelegenheit, Ihre Produktanzeigen mit dem In-Stock MCU 2,9 Zoll E-Ink E-Paper Display zu verbessern.
Kontaktieren Sie uns jetzt, um mehr zu erfahren und Ihre Bestellung abzugeben!
