Produktdetails:
|
Technologie: | Elektrophoretische E-Ink (Bistabil) | Bildschirmgröße: | 2.13 Zoll (54,1 mm Diagonale) |
---|---|---|---|
Spezielle Eigenschaften:: | Integriertes Frontlicht | Auflösung: | 122 (H) × 250 (V) Pixel. 130 DPI |
Schnittstelle: | Konfigurierbares SPI (3-Draht/4-Draht via BS1-Pin) | Zeit zum Erholen: | Vollständiges Update: 1,8 Sek.; Teilweises Update: 0,3 Sek. |
Aktiver Bereich: | 23,7 × 48,55 (mm) | Farbe: | Monochrom (schwarz/weiß) |
Stromversorgung: | 10,5 mW (typ.) | Blickwinkel: | 180° (Ultrabreite) |
Optisch: | Reflexionsgrad: 35 % (typ.) | Betriebstemperatur: | 0°C zu +50°C |
Speichertemperatur.: | -25°C bis +60°C | Einhaltung: | REACH- und RoHS-konform und halogenfrei |
Kundenbezogenheit:: | CTP optional über I2C, Unterstützung der OCA-Lamination | Zuverlässigkeit: | Validiert für 240 Stunden bei 90 % relativer Luftfeuchtigkeit, ±8 kV ESD, UV-Bestrahlung |
Hervorheben: | 2,13 Zoll E-Ink-Displaymodul,Ultra-Low-Power-E-Paper-Display |

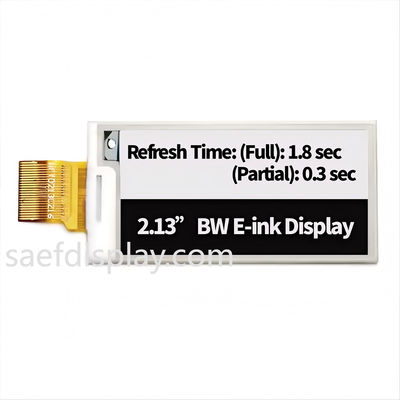

Industrielle E-Tinte-Display für raue Umgebungen
Das SFE213RJBW-7307A ist ein 2,13-Zoll-Monochrom-elektrophoretisches Display (EPD), das für anspruchsvolle industrielle Anwendungen entwickelt wurde, einschließlich elektronischer Regaletiketten (ESL), tragbaren Medizinprodukten,und IoT-Edge-SystemeMit einem ultra-niedrigen Tiefschlafstrom (<1μA) und konfigurierbaren SPI-Schnittstellen (4- oder 3-Draht) ermöglicht dieses Modul eine langjährige Akkulaufzeit und minimiert den MCU-Ressourcen-Overhead.
Präzisionstechnik für die Fabrikintegration
Zuverlässigkeit: Nach IEC 60068-2-Normen für Wärmeschock (-25°C 70°C), Luftfeuchtigkeit (90% RH) und Vibrationen validiert.
Lieferkettenstabilität: Hergestellt in ISO 9001/14001 zertifizierten Anlagen in Shenzhen, China, mit nachvollziehbarer Komponentenbeschaffung (Taiyo Yuden-Induktoren, OnSemi-Dioden).
Designunterstützung: beinhaltet Referenzschaltungen (Seite 19), LUT-Wellenformen und Wechselstromzeitdiagramme (Seite 13) für eine schnelle PCB-Integration.
Technische Unterscheidung gegen allgemeine Anzeigen
Teilweise Aktualisierung (0,3 s): 6x schneller als die vollständige Aktualisierung (1,8 s) für dynamische ESL-Preisaktualisierungen.
On-Chip-Strommanagement: Integrierte Booster/Regler für VCOM, VGH, VGL, keine externe PMIC erforderlich.
ESD-Härtet: IEC61000-4-2-konform (4 kV Kontakt/8 kV Luft) für die Robustheit beim Handling in der Fabrik.
Ideal für US/deutsche Ingenieurteams

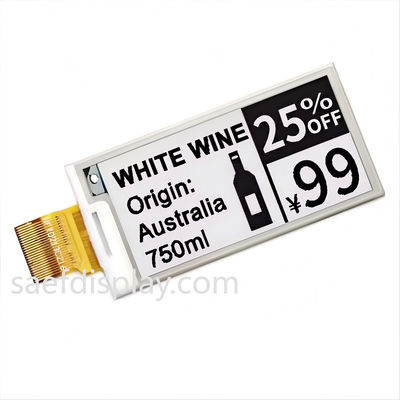

Automatisierte ESL-Systeme: SPI-Unterstützung für die Verknüpfung von Daisy-Chain für großflächige Einsätze.
Medizinische/logistische Werkzeuge: Breiter Temperaturbereich (Speicherung zwischen 25 °C und +60 °C) für die Einhaltung der Kaltkette.
Langlebigkeit konzentriert: 50.000+ Aktualisierungszyklen mit bi-stabiler Bilderretention mit null Leistung.
Bestellung und Einhaltung
MOQ: 1.000 Einheiten (auf Wunsch erhältlich).
Vorlaufzeiten: 4-6 Wochen (Flugfracht in die EU/USA).
Dokumentation: Vollständige REACH/RoHS-Prüfberichte, IPC-konforme Verpackung (480 Stück/Box).
▶ Laden Sie das Datenblatt auf dieser Seite herunter.
▶ CTP-Proben anfordern: Maßgeschneiderte Berührungslösungen mit einer Lieferzeit von 20 Tagen.
Mechanische Spezifikation
Parameter | Spezifikationen | Einheit | Anmerkung |
Bildschirmgröße | 2.13 | Inch | |
Auflösung der Anzeige | 122 ((H) × 250 ((V) | Pixel | Dpi:130 |
Aktivbereich | 23.7x48.55 | mm | |
Pixel Pitch | 01943 mal 0.1942 | mm | |
Pixelkonfiguration | Nachgerichtet | ||
Umrissdimension | 29.2(H) × 59,2 (V) × 0,9 ((D) | mm | |
Gewicht | TBD | g |
Absolute Höchstratings
Parameter | Symbol | Ratings | Einheit |
Logische Versorgungsspannung | VCI | -0,3 bis +6.0 | V |
Logische Eingangsspannung | Fahrzeugnummer | -0,3 bis VCI +0.3 | V |
Logische Ausgangsspannung | VOUT | -0,3 bis VCI +0.3 | V |
Betriebstemperaturbereich | Zulassung | 0 bis +50 | oC |
Speichertemperaturbereich | TSTG | -25 bis +60 | oC |
Optimale Lagertemperatur | TSTGo | 23 ± 2 | oC |
Aufbewahrungsmöglichkeiten | HSTGo | 55 ± 10 | RH |
Gleichspannungskennzeichen des Panels
Parameter |
Symbol | Die Situation | - Ich weiß nicht. |
Das ist typisch. |
Max, du bist ein guter Mann. |
Einheit | |
Einerlei Boden | GND |
- |
- |
0 |
- |
V | |
IO Versorgungsspannung | VDDIO |
- |
2.3 | 3.3 | 3.6 | V | |
Digitale/analoge Versorgungsspannung |
VDD |
- |
2.3 | 3.3 | 3.6 |
V |
|
Hohe Eingangsspannung |
Vih |
- |
0.7VDDIO |
- |
VDDIO |
V |
|
Niedrigspannung | - Das ist Vil. |
- |
0 |
- |
0.3VDDIO |
V |
|
Hochspannung | - Ich weiß. | IOH = 400 uA | VDDIO-0.4 |
- |
- |
V |
|
Niedrigspannung | Vol. | IOL = -400 uA | 0 |
- |
0.4 |
V |
|
Leistung des OTP-Programms | VPP |
- |
7.5 | 7.75 | 8.0 | V | |
VCOM-Ausgangsspannung | VCOM | - Vier.0 |
- |
- Oh, nein.1 | V | ||
Positive Torspannung | VGH | + 17 |
- |
+20 | V | ||
Negative Torspannung | VGL | - 20 |
- |
- 17 Jahre. | V | ||
Positive Quellspannung | VDH | +2.4 | +15 | + 15 | V | ||
Positive Quellspannung | VSHR | +2.4 | +5 | + 15 | V | ||
Negative Ausgangsspannung der Quelle |
VDL |
- 15 Jahre. |
- 15 Jahre. |
- Zwei.4 |
V |
Optische Spezifikationen
Symbol |
Parameter |
Bedingungen | Werte | Einheiten | ||
- Ich weiß nicht. | Das ist typisch. | Maximal | ||||
R | Weiße Reflexionsfähigkeit | Weiß | 30 | 35 | - | % |
Zinssatz | Kontrastverhältnis | - | 8 | 15 | - | |
T aktualisiert_ RS | Zeit der Aktualisierung | 25°C | - | 0.3-1.8 | - | Sekunde |
Input/Output-Pin-Zuteilung
- Nein. | Name | Eingang und Ausgang | Beschreibung |
1 | NC | Nicht mit anderen NC-Pins verbinden | |
2 | Die DDR | O | N-Kanal-MOSFET-Gate-Drive-Steuerung |
3 | RESE | P | Stromempfindungseingang für die Steuerschleife |
4 | NC | Nicht mit anderen NC-Pins verbinden | |
5 | VDHR | P | Positive Quellspannung |
6 | TSCL | O | I 2 C Schnittstelle zum digitalen Temperatursensor |
7 | TSDA | Eingang und Ausgang | I2C-Schnittstelle zum digitalen Temperatursensor |
8 | BS | Ich... | Auswahlspin für die Bus-Schnittstelle |
9 | Beschäftigt | O | Ausgangspin für den aktiven Zustand |
10 | RST_N | Ich... | Setzen Sie den Signalingang zurück. |
11 | DC | Ich... | Daten-/Befehlssteuerungspin |
12 | CSB | Ich... | Chip wählen Eingabe-Pin |
13 | SCL | Ich... | Serial Clock Pin (SPI) |
14 | SDA | Eingang und Ausgang | Seriendaten-Pin (SPI) |
15 | VDDIO | P | IO Spannungszufuhr |
16 | VDD | P | Digitale/analoge Leistung |
17 | GND | P | Digitaler Boden |
18 | VDDD | P | 1.8V Ein- und Ausspannung |
19 | VPP | P | Stromversorgung für die OTP-Programmierung |
20 | VDH | P | Positive Quellspannung |
21 | VGH | P | Positive Torspannung |
22 | VDL | P | Negative Quellspannung |
23 | VGL | P | Negative Torspannung |
24 | VCOM | O | VCOM-Antriebsspannung |
