Produktdetails:
|
Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 2.13 inch (54.1 mm diagonal) |
---|---|---|---|
Special Features:: | Integrated Frontlight | Resolution: | 122 (H) × 250 (V) pixels | 130 DPI |
Interface: | Configurable SPI (3-w/4-w via BS1 pin) | Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec |
Active Area: | 23.7 × 48.55 (mm) | Color: | Monochrome (Black/White) |
Power Supply: | 10.5 mW (Typ.) | Viewing Angle: | 180° (Ultra-wide) |
Optical: | Reflectivity: 35% (Typ.) | Operating Temp: | 0°C to +50°C |
Storage Temp.: | -25°C to +70°C | Compliance: | REACH & RoHS Compliant & Halogen Free |
Customization:: | CTP optional via I²C, OCA lamination support | Reliability: | Validated for 240 hrs at 90% RH, ±8kV ESD, UV exposure |
Hervorheben: | 2.13 Zoll E-Tinte-Display mit Scheinwerfer,E-Tinte E-Papier Anzeige mit 0,3s Erneuerung |

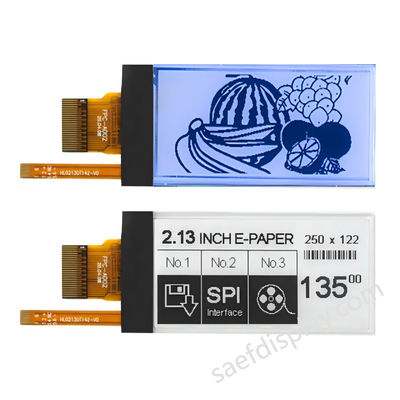

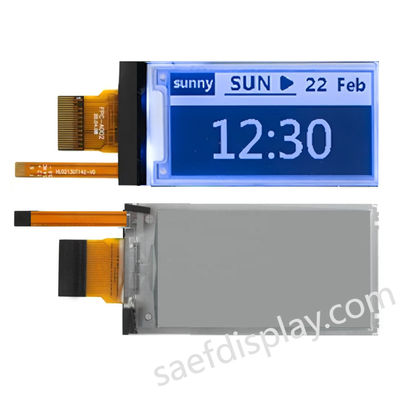

Das SFE213QXBW-7353A-FL ist ein 2,13-Zoll-E-Tinte-Display-Modul mit integriertem Frontlicht und 0.3-Sekunden-Teilauffrischung Ideal für elektronische Aufbewahrungsetiketten (ESL), tragbare medizinische Geräte und intelligente Sensoren,Es kombiniert bistable Technologie (Null-Leistung für die Aufbewahrung von Bildern) mit SPI-programmierbarem Wellenformoptimierung für extreme Energieeffizienz.
(1) Integrierte Scheinwerfer und schnelle Aktualisierung
Die LED-Vorderbeleuchtung mit Randbeleuchtung gewährleistet eine gleichmäßige Hintergrundbeleuchtung bei schlechten Lichtverhältnissen (z. B. Lagerhallen, Nachtarbeit).
0.3 Sekunden teilweise Aktualisierung (gegenüber 1.8 Sekunden vollständige Aktualisierung) minimiert die Benutzeroberflächenverzögerung bei dynamischen Datenänderungen (Preisaktualisierungen, Sensorenwerte), wodurch der Stromverbrauch um 70% reduziert wird (Seite 8).
(2) SPI-Steuerung, die vom Ingenieur optimiert wurde
Dual-Mode-SPI (3-Wire/4-Wire, die über BS1-Pin ausgewählt werden können) kompatibel mit MCUs mit geringer Leistung (ESP32, nRF52).
Temperaturbewusste Wellenform LUT (Befehl 0x32) und VCOM OTP-Programmierung (Befehl 0x2A) eliminieren Bildschirmflimmern bei Betriebstemperaturen (-25°C bis +70°C Speicher).
(3) Individuelle CTP-Integration für interaktive Anwendungen
Erweiterbare kapazitive Berührung (CTP) über dedizierte I2C-Pins (TSCL/TSDA) mit Handschuh-/Berührungsunterstützung.
Verhärtetes Oberflächen: Die Leuchtstoffbeschichtung (Härte ≥ 6H) ist in stark frequentierten Einzelhandels- und Industriebetrieben kratzfest.
Ultra-Low-Power-Architektur: 10,5 mW aktive Leistung, 1 ¢ 5 μA Tiefschlaf (Befehl 0x10) für eine zehnjährige Akkulaufzeit.
Optische Exzellenz: 35% Reflexionsfähigkeit (CIE-Standard 1931), 180° Blickwinkel und 8:1 Kontrast bei 45° Beleuchtung (Seite 23).
Robuste Zuverlässigkeit: 240 Stunden lang bei 90% RH-Feuchtigkeit, ±8 kV ESD und UV-Resistenz validiert (Seite 24).
Schlankes Profil: 1,65 mm Dicke mit FPC-Stiffener für vibrationsanfällige Einsätze.
EU/US zertifiziert: RoHS 3 (EU 2015/863), REACH SVHC und EU 2025/40 recycelbare Verpackungen.
CTP-Anpassung: OCA-Lamination, Fingerabdruckbekleidung, längere Temperatur (-30 °C ~ 85 °C).
Zielanwendungen
Einzelhandel: ESLs, digitale Preisschilder
Gesundheitswesen: Arzneimittelverfolgungsgeräte, tragbare Diagnostik
Industrie: IoT-Sensoren, Lagerlogistik-Tracker
Smart City: Parkplatzmessgeräte, Umweltmonitore
▶Datenblatt auf dieser Seite herunterladen.
▶CTP-Proben anfordern:Kundenspezifische Touch-Lösungen mit 15 Tagen Vorlaufzeit.
Parameter | Spezifikationen | Einheit | Anmerkung |
Bildschirmgröße | 2.13 | Inch | |
Auflösung der Anzeige | 122 ((H) × 250 ((V) | Pixel | Dpi:130 |
Aktivbereich | 23.7x48.55 | mm | |
Pixel Pitch | 01943 mal 0.1942 | mm | |
Pixelkonfiguration | Quadrat | ||
Umrissdimension | 29.2(H) × 59,2 (V) × 1,65 ((D) | mm | |
Gewicht | TBD | g |
Absolute Höchstratings
Parameter | Symbol | Ratings | Einheit |
Logische Versorgungsspannung | VCI | -0,5 bis +6.0 | V |
Logische Eingangsspannung | Fahrzeugnummer | -0,5 bis VCI +0.5 | V |
Logische Ausgangsspannung | VOUT | -0,5 bis VCI +0.5 | V |
Betriebstemperaturbereich | Zulassung | 0 bis +50 | oC |
Speichertemperaturbereich | TSTG | -25 bis +70 | oC |
Optimale Lagertemperatur | TSTGo | 23 ± 2 | oC |
Aufbewahrungsmöglichkeiten | HSTGo | 55 ± | RH |
Parameter | Symbol | Bedingungen |
Anwendbar Blättern |
- Ich weiß nicht. | Das ist typisch. | Maximal | Einheiten |
Einerlei Boden | VSS | - | - | 0 | - | V | |
Logische Versorgungsspannung | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
Kernlogikspannung | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
Hohe Eingangsspannung | HIV | - | - | 0.8 VCI | - | - | V |
Niedrigspannung | VIL | - | - | - | - | 0.2 VCI | V |
Hochspannung | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V |
Niedrigspannung | VOL | IOL = 100 uA | - | - | - | 0.1 VCI | V |
Typische Leistung | PTYP | VCI = 3,0 V | - | - | 10.5 | - | mW |
Tiefschlafmodus | PSTPY | VCI = 3,0 V | - | - | 0.003 | - | mW |
Typischer Betriebsstrom | Iopr_VCI | VCI = 3,0 V | - | - | 3.5 | - | mA |
Zeit der Bildaktualisierung | - | 25 oC | - | - | 1.8 | - | Sekunde |
Schlafmodus-Strom |
Islp_VCI |
Gleichspannung ausgeschaltet Keine Uhr. Keine Eingabe-Last |
- |
- |
20 |
uA |
|
Tiefschlafmodus-Strom |
Identifizierung der VCI |
Gleichspannung ausgeschaltet Keine Uhr. Keine Eingangslast RAM-Daten werden nicht gespeichert |
- |
- |
1 |
5 |
uA |
Symbol | Parameter | Bedingungen | Min. | Das ist typisch. | Maximal | Einheiten |
R | Weiße Reflexionsfähigkeit | Weiß | 30 | 35 | - | % |
Zinssatz | Kontrastverhältnis | Innenräume | 8:1 | - | ||
T Aktualisierung | Zeit der Bildaktualisierung | bei 25 °C | 3 | - | Sekunde | |
L e | Topr | t oder 5 Jahre |
- Nein. Ich weiß nicht. | Name | Eingang und Ausgang | Beschreibung |
1 | NC | Nicht mit anderen NC-Pins verbinden | |
2 | Die DDR | O | N-Kanal-MOSFET-Gate-Drive-Steuerung |
3 | RESE | Ich... | Stromempfindungseingang für die Steuerschleife |
4 | NC | NC | Nicht mit anderen NC-Pins verbinden |
5 | VSH2 | C | Positive Quelle Antriebsspannung ((Rot) |
6 |
TSCL |
O |
Dieser Pin ist die I2C-Schnittstelle zum digitalen Temperatursensor Clock Pin. Bei der Verbindung zum I2C-Slave ist ein externer Pull-up-Widerstand erforderlich. Nicht in Gebrauch:VSS |
7 |
TSDA |
Eingang und Ausgang |
Dieser Pin ist die I2C-Schnittstelle zum digitalen Temperatursensor. Bei der Verbindung zum I2C-Slave ist ein externer Pull-up-Widerstand erforderlich. Nicht in Betrieb: VSS |
8 | BS1 | Ich... | Auswahlspin für die Bus-Schnittstelle |
9 | Beschäftigt | O | Ausgangspin für den aktiven Zustand |
10 | Ressourcen | Ich... | Setzen Sie den Signal-Eingang zurück. |
11 | D/C# | Ich... | Daten-/Befehlssteuerungspin |
12 | CS# | Ich... | Chip wählen Eingabe-Pin |
13 | SCL | Ich... | Serial Clock Pin (SPI) |
14 | SDA | Eingang und Ausgang | Seriendaten-Pin (SPI) |
15 | VDDIO | P | Stromversorgung für Schnittstellen-Logik-Pins Es sollte mit VCI verbunden werden |
16 | VCI | P | Stromversorgung für den Chip |
17 | VSS | P | Boden |
18 |
VDD |
C |
Der Kern-Logik-Power-Pin VDD kann intern von VCI reguliert werden. |
19 | VPP | P | Zur Prüfung |
20 | VSH1 | C | Positive Antriebsspannung |
21 | VGH | C | Stromversorgungspin für die Antriebsspannung des positiven Tores und VSH1 |
22 | VSL | C | Negative Antriebsspannung der Quelle |
23 | VGL | C | Stromversorgungspin für negative Torantriebsspannung VCOM und VSL |
24 | VCOM | C | VCOM-Antriebsspannung |
