Produktdetails:
|
| Erzeugnis: | 1.54 Zoll E-Papier-Display | Entschließung: | Auflösung von 200x200 Punkten |
|---|---|---|---|
| Anzeigemodus: | aktive Matrix | Fahrerelement: | Aktive Matrix EinSi TFTs |
| Anzeige Farbe: | Schwarz, Weiß und Rot | Optik: | Alle Betrachten-Winkel |
| Umriss Dim.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Aktivbereich: | 27 ((H) x 27 ((V) (mm) |
| Pixel Pitch: | 140 x 140 (188 dpi) um | Nummer des Pins: | 24 Stifte |
| Schnittstelle: | SPI | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | SPI-Schnittstelle E-Paper-Display,3 Farbiges E-Papier-Display,200x200 EPD |
||
** Datenblatt herunterladen **
SFEPD154QXBWR-7237AN Spezifikation.pdf
Über diesen Artikel SFEPD154QXBWR-7237AN
Die 1.54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsHier ist eine detaillierte Einführung in dieses Produkt:
Produktübersicht:
Hauptmerkmale:
Technische Spezifikationen
Anwendungen:
Dieses E-Papier-Display eignet sich hervorragend für Anwendungen wie Regaletiketten, Industrieinstrumente und alle Szenarien, in denen ein leistungsarmes, sichtbares Display erforderlich ist.
Mechanische Informationen
| Parameter | Spezifikationen | Einheit | Anmerkung |
| Bildschirmgröße | 1.54 | Inch | |
| Auflösung der Anzeige | 200 ((H) × 200 ((V) | Pixel | Dpi:188 |
| Aktivbereich | 27.0(H) × 27.0(V) | mm | |
| Pixel Pitch | 014 mal 0, 14 | mm | |
| Pixelkonfiguration | Quadrat | ||
| Umrissdimension | 31.80(H) × 37.32(V) × 1.0(D) | mm | |
| Gewicht | 2. 18 ± 0.5 | g |
ErzeugnisZeichnung
Definition des Schnittstellenpins
| - Nein. Ich weiß nicht. | Name | Eingang und Ausgang | Beschreibung | Anmerkung |
| 1 | NC | Nicht mit anderen NC-Pins verbinden | Bleib offen. | |
| 2 | Die DDR | O | N-Kanal-MOSFET-Gate-Drive-Steuerung | |
| 3 | RESE | Ich... | Stromempfindungseingang für die Steuerschleife | |
| 4 | NC | Nicht mit anderen NC-Pins verbinden | Bleib offen. | |
| 5 | VSH2 | C | Positive Antriebsspannung | |
|
6 |
TSCL |
O |
Dieser Pin ist die I2C-Schnittstelle zum digitalen Temperatursensor Clock Pin. Bei der Verbindung zum I2C-Slave ist ein externer Pull-up-Widerstand erforderlich. Nicht in Gebrauch: offen |
|
|
7 |
TSDA |
Eingang und Ausgang |
Dieser Pin ist die I2C-Schnittstelle zum digitalen Temperatursensor. Bei der Verbindung zum I2C-Slave ist ein externer Pull-up-Widerstand erforderlich. Nicht in Gebrauch: offen |
|
| 8 | BS1 | Ich... | Auswahlspin für die Bus-Schnittstelle | |
| 9 | Beschäftigt | O | Ausgangspin für den aktiven Zustand | |
| 10 | Ressourcen | Ich... | Setzen Sie den Signal-Eingang zurück. | |
| 11 | D/C# | Ich... | Daten-/Befehlssteuerungspin | |
| 12 | CS# | Ich... | Chip wählen Eingabe-Pin | |
| 13 | SCL | Ich... | Serial Clock Pin (SPI) | |
| 14 | SDA | Ich... | Seriendaten-Pin (SPI) | |
| 15 | VDDIO | P | Stromversorgung für Schnittstellen-Logik-Pins Es sollte mit VCI verbunden werden | |
| 16 | VCI | P | Stromversorgung für den Chip | |
| 17 | VSS | P | Boden | |
|
18 |
VDD |
C |
Der Kern-Logik-Power-Pin VDD kann intern von VCI reguliert werden. | |
| 19 | VPP | P | Stromversorgung für die OTP-Programmierung. | |
| 20 | VSH1 | C | Positive Antriebsspannung | |
| 21 | VGH | C | Positive Gate-Antriebsspannung. | |
| 22 | VSL | C | Negative Antriebsspannung der Quelle | |
| 23 | VGL | C | Negative Gate-Antriebsspannung. | |
| 24 | VCOM | C | VCOM-Antriebsspannung |
Absolute Höchstklasse
| Parameter | Symbol | Ratings | Einheit |
| Logische Versorgungsspannung | VCI | -0,5 bis +6.0 | V |
| Logische Eingangsspannung | Fahrzeugnummer | -0,5 bis VCI +0.5 | V |
| Logische Ausgangsspannung | VOUT | -0,5 bis VCI +0.5 | V |
| Betriebstemperaturbereich | Zulassung | 0 bis +40 | oC |
| Speichertemperaturbereich | TSTG | -25 bis +70 | oC |
| Optimale Lagertemperatur | TSTGo | 23 ± 2 | oC |
| Optimale Lagermenge | HSTGo | 55 ± 10 | % RH |
Gleichspannungskennzeichen des Panels
| Parameter | Symbol | Bedingungen | Anwendbar | - Ich weiß nicht. | Das ist typisch. | Maximal | Einheiten |
| Einerlei Boden | VSS | - | - | 0 | - | V | |
| Logische Versorgungsspannung | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Kernlogikspannung | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Hohe Eingangsspannung | HIV | - | - | 0.8 VCI | - | - | V |
| Niedrigspannung | VIL | - | - | - | - | 0.2 VCI | V |
| Hochspannung | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V |
| Niedrigspannung | VOL | IOL = 100 uA | - | - | - | 0. 1 VCI | V |
| Typische Leistung | PTYP | VCI = 3,0 V | - | - | 7.5 | - | mW |
| Tiefschlafmodus | PSTPY | VCI = 3,0 V | - | - | 0.003 | - | mW |
| Typischer Betriebsstrom | Iopr_VCI | VCI = 3,0 V | - | - | 2.5 | - | mA |
| Zeit der Bildaktualisierung | - | 25 oC | - | - | 22 | - | Sekunde |
|
Schlafmodus-Strom |
Islp_VCI |
Gleichspannung ausgeschaltet Keine Uhr. Keine Eingabe-Last |
- |
- |
20 |
uA |
|
|
Tiefschlafmodus-Strom |
Identifizierung der VCI |
Gleichspannung ausgeschaltet Keine Uhr. Keine Eingangslast RAM-Daten werden nicht gespeichert |
- |
- |
1 |
5 |
uA |

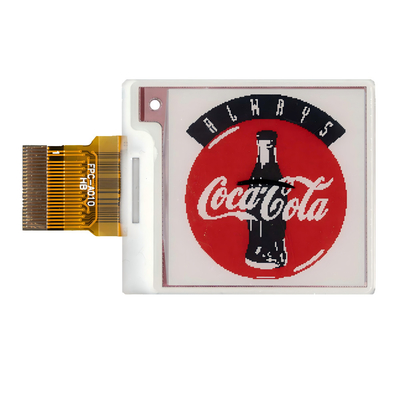

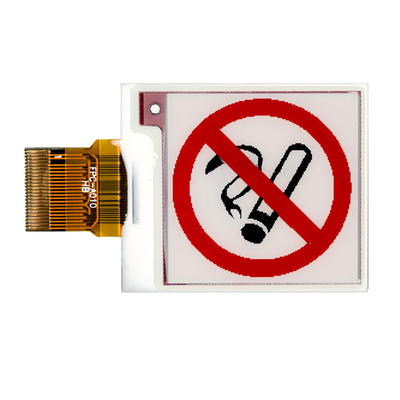

Produktbild
Einrichtungen und Zertifikate
