Produktdetails:
|
| Erzeugnis: | 1.54 Zoll E-Papier-Display | Entschließung: | Auflösung von 200x200 Punkten |
|---|---|---|---|
| Anzeigemodus: | aktive Matrix | Fahrerelement: | Aktive Matrix EinSi TFTs |
| Anzeige Farbe: | Schwarz, Weiß und Rot | Optik: | Alle Betrachten-Winkel |
| Umriss Dim.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Aktivbereich: | 27 ((H) x 27 ((V) (mm) |
| Pixel Pitch: | 140 x 140 (188 dpi) um | Nummer des Pins: | 24 Stifte |
| Schnittstelle: | SPI | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 200*200 E-Tinte-Display,10,5-Zoll-E-Papier-Display |
||
** Datenblatt herunterladen **
SFEPD154QXBWR-7237AN Spezifikation.pdf
Transformieren Sie Ihr Display-Erlebnis mit unserem 1,54-Zoll-E-Tinte-E-Papier-Display!
Suchen Sie nach einer innovativen Lösung für die Regalkennzeichnung und Preiskennzeichnung? Suchen Sie nicht weiter!5-Zoll-E-Tinte-E-Papier-Display mit einer scharfen Auflösung von 200x200, speziell für moderne Einzelhandelsumgebungen entwickelt.
Hauptmerkmale:
Ultra-niedriger Stromverbrauch:Dank der E-Ink-Technologie verbraucht unser Display nur wenig Strom, was es perfekt für den langfristigen Gebrauch ohne häufige Akkuwechsel macht.
Hohe SichtbarkeitDas 1,5-Zoll-Display bietet einen hohen Kontrast und eine hervorragende Lesbarkeit bei unterschiedlichen Lichtverhältnissen und sorgt so dafür, dass Ihre Etiketten auffallen.
Versatile Anwendung:Ideal für Regaletiketten, Preisschilder, Produktinformationsanzeigen und Werbebotschaften, kann dieses E-Papier-Display leicht in Ihre bestehenden Systeme integriert werden.
Stilvolles und kompaktes Design:Seine schlanke und kompakte Form ist perfekt für eine Vielzahl von Einzelhandels-Einstellungen, die Ihre visuelle Merchandising verbessern, ohne viel Platz einzunehmen.
Einfach zu aktualisieren:Mit SPI-Interface-Unterstützung können Sie Ihre Displays schnell und mühelos nach Bedarf aktualisieren und sicherstellen, dass Ihre Informationen immer aktuell sind.
Langlebig und langlebig:Unsere E-Papier-Anzeige, die so gebaut ist, dass sie den Anforderungen eines geschäftigen Einzelhandels standhält, behält ihre Qualität und Leistung im Laufe der Zeit.
Warum die E-Tintechnologie?
E-Ink-Displays bieten eine papierähnliche Leseerfahrung mit der Fähigkeit, ein Bild ohne Strom zu erhalten, was sie zu einer umweltfreundlichen Wahl macht, die mit Nachhaltigkeitszielen übereinstimmt.
Perfekt für Unternehmen jeder Größe
Egal, ob Sie ein kleines Geschäft, eine große Einzelhandelskette oder etwas dazwischen sind, unsere E-Ink-Displays bieten eine moderne Lösung, um Kunden zu gewinnen und den Umsatz zu steigern.
Holen Sie sich Ihre heute!
Verpassen Sie nicht die Gelegenheit, Ihre Produkte mit dem In-Stock SPI 1,5 Zoll E-Ink E-Paper Display zu verbessern.
Mechanische Informationen
| Parameter | Spezifikationen | Einheit | Anmerkung |
| Bildschirmgröße | 1.54 | Inch | |
| Auflösung der Anzeige | 200 ((H) × 200 ((V) | Pixel | Dpi:188 |
| Aktivbereich | 27.0(H) × 27.0(V) | mm | |
| Pixel Pitch | 014 mal 0, 14 | mm | |
| Pixelkonfiguration | Quadrat | ||
| Umrissdimension | 31.80(H) × 37.32(V) × 1.0(D) | mm | |
| Gewicht | 2. 18 ± 0.5 | g |
ErzeugnisZeichnung
Definition des Schnittstellenpins
| - Nein. Ich weiß nicht. | Name | Eingang und Ausgang | Beschreibung | Anmerkung |
| 1 | NC | Nicht mit anderen NC-Pins verbinden | Bleib offen. | |
| 2 | Die DDR | O | N-Kanal-MOSFET-Gate-Drive-Steuerung | |
| 3 | RESE | Ich... | Stromempfindungseingang für die Steuerschleife | |
| 4 | NC | Nicht mit anderen NC-Pins verbinden | Bleib offen. | |
| 5 | VSH2 | C | Positive Antriebsspannung | |
|
6 |
TSCL |
O |
Dieser Pin ist die I2C-Schnittstelle zum digitalen Temperatursensor Clock Pin. Bei der Verbindung zum I2C-Slave ist ein externer Pull-up-Widerstand erforderlich. Nicht in Gebrauch: offen |
|
|
7 |
TSDA |
Eingang und Ausgang |
Dieser Pin ist die I2C-Schnittstelle zum digitalen Temperatursensor. Bei der Verbindung zum I2C-Slave ist ein externer Pull-up-Widerstand erforderlich. Nicht in Gebrauch: offen |
|
| 8 | BS1 | Ich... | Auswahlspin für die Bus-Schnittstelle | Anmerkung 5-5 |
| 9 | Beschäftigt | O | Ausgangspin für den aktiven Zustand | Anmerkung 5-4 |
| 10 | Ressourcen | Ich... | Setzen Sie den Signal-Eingang zurück. | Anmerkung 5-3 |
| 11 | D/C# | Ich... | Daten-/Befehlssteuerungspin | Anmerkung 5-2 |
| 12 | CS# | Ich... | Chip wählen Eingabe-Pin | Anmerkung 5-1 |
| 13 | SCL | Ich... | Serial Clock Pin (SPI) | |
| 14 | SDA | Ich... | Seriendaten-Pin (SPI) | |
| 15 | VDDIO | P | Stromversorgung für Schnittstellen-Logik-Pins Es sollte mit VCI verbunden werden | |
| 16 | VCI | P | Stromversorgung für den Chip | |
| 17 | VSS | P | Boden | |
|
18 |
VDD |
C |
Der Kern-Logik-Power-Pin VDD kann intern von VCI reguliert werden. | |
| 19 | VPP | P | Stromversorgung für die OTP-Programmierung. | |
| 20 | VSH1 | C | Positive Antriebsspannung | |
| 21 | VGH | C | Positive Gate-Antriebsspannung. | |
| 22 | VSL | C | Negative Antriebsspannung der Quelle | |
| 23 | VGL | C | Negative Gate-Antriebsspannung. | |
| 24 | VCOM | C | VCOM-Antriebsspannung |
Absolute Höchstklasse
| Parameter | Symbol | Ratings | Einheit |
| Logische Versorgungsspannung | VCI | -0,5 bis +6.0 | V |
| Logische Eingangsspannung | Fahrzeugnummer | -0,5 bis VCI +0.5 | V |
| Logische Ausgangsspannung | VOUT | -0,5 bis VCI +0.5 | V |
| Betriebstemperaturbereich | Zulassung | 0 bis +40 | oC |
| Speichertemperaturbereich | TSTG | -25 bis +70 | oC |
| Optimale Lagertemperatur | TSTGo | 23 ± 2 | oC |
| Optimale Lagermenge | HSTGo | 55 ± 10 | % RH |
Gleichspannungskennzeichen des Panels
| Parameter | Symbol | Bedingungen | Anwendbar | - Ich weiß nicht. | Das ist typisch. | Maximal | Einheiten |
| Einerlei Boden | VSS | - | - | 0 | - | V | |
| Logische Versorgungsspannung | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Kernlogikspannung | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Hohe Eingangsspannung | HIV | - | - | 0.8 VCI | - | - | V |
| Niedrigspannung | VIL | - | - | - | - | 0.2 VCI | V |
| Hochspannung | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V |
| Niedrigspannung | VOL | IOL = 100 uA | - | - | - | 0. 1 VCI | V |
| Typische Leistung | PTYP | VCI = 3,0 V | - | - | 7.5 | - | mW |
| Tiefschlafmodus | PSTPY | VCI = 3,0 V | - | - | 0.003 | - | mW |
| Typischer Betriebsstrom | Iopr_VCI | VCI = 3,0 V | - | - | 2.5 | - | mA |
| Zeit der Bildaktualisierung | - | 25 oC | - | - | 22 | - | Sekunde |
|
Schlafmodus-Strom |
Islp_VCI |
Gleichspannung ausgeschaltet Keine Uhr. Keine Eingabe-Last |
- |
- |
20 |
uA |
|
|
Tiefschlafmodus-Strom |
Identifizierung der VCI |
Gleichspannung ausgeschaltet Keine Uhr. Keine Eingangslast RAM-Daten werden nicht gespeichert |
- |
- |
1 |
5 |
uA |
Zuverlässigkeitsprüfung
| Nein | Prüfobjekte | Prüfungszustand |
|
1 |
Lagerung bei niedrigen Temperaturen |
T = -25°C, 240 h Prüfung in weißem Muster |
|
2 |
Hochtemperaturlagerung | T=60oC, RH=35%, 240h Prüfung in weißem Muster |
|
3 |
Hochtemperaturbetrieb | T=40°C, RH=35%, 240h |
|
4 |
Niedertemperaturbetrieb | 0oC, 240 h |
|
5 |
Hochtemperatur, Betrieb bei hoher Luftfeuchtigkeit |
T = 40 °C, RH = 80%, 240 h |
|
6 |
Hohe Temperatur, Speicher mit hoher Luftfeuchtigkeit |
T=50oC, RH=90%, 240h Prüfung in weißem Muster |
|
7 |
Temperaturzyklus | 1 Zyklus:[-25oC 30 min] → [+60oC 30 min] : 50 Zyklen Prüfung in weißem Muster |
|
8 |
UV-Belastung Widerstand | 765 W/m2 für 168 Stunden bei 40 °C Prüfung mit weißem Muster |
|
9 |
ESD-Pistole |
Luft+/-15KV;Kontakt+/-8KV (Prüfung des Endprodukts, nicht nur Anzeige) Luft+/-8KV;Kontakt+/-6KV (Nackte EPD-Anzeige, ohne IC und FPC-Bereich) Luft+/-4KV;Kontakt+/-2KV (Nackte EPD-Anzeige, einschließlich IC- und FPC-Bereich) |

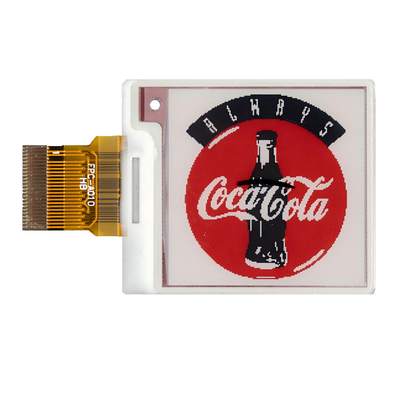

Produktbild
Einrichtungen und Zertifikate
Suchwort:EPD 1,5 Zoll, 1,54 Zoll E-Tinte Display, ESL Display 1,5 Zoll, Epaper 1,5 Zoll, E-Zoll 1,5 "
