Produktdetails:
|
| Schlüsselwörter: | 13.3 Zoll eDP TFT-LCD | Entschließung: | Pixel 1920*1080 |
|---|---|---|---|
| LCD-Schnittstelle: | EDV | Oberflächenhelligkeit: | 1000 cd/m2 |
| Berührungsbildschirm: | CTP | CTP-Schnittstelle: | USB-Stick |
| Aktivbereich: | 293.76 x 165,24 (mm) | Betriebstemperatur.: | -10°C bis +60°C |
| Speichertemperatur.: | -20℃ zu +60℃ | Anzeigetypen: | IPS-Vollsichtwinkel |
| Oberflächenbehandlung: | Dunst 25%, 3H | Kontrastverhältnis: | 1000 |
| Anzeige Farbe: | 16,7 M | Lebensdauer der LED: | 30.000 Stunden |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 13.3 TFT-LCD-Display,1920*1080 TFT-LCD-Display,Anzeige HDMI TFT LCD |
||
** Datenblatt herunterladen **
SFTO1330XC-7119A10CT Spezifikation.pdf
Über diesen Artikel 13.3" EDP TFT LCD-DisplayDie in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Einführung eines 13,3" EDP TFT LCD mit einer Auflösung von 1920x1080, kapazitiver Touchscreen, HDMI-Display und IPS-Technologie mit 1000cd/m2 Helligkeit, hier ist eine detaillierte Produktübersicht:
Anzeige Spezifikationen:
Anzeigetechnik:
Touchscreen-Kapazität:
Schnittstellenoptionen:
Helligkeit und Kontrast:
Design und Haltbarkeit:
Anwendungen:
Dieses 13,3" EDP TFT-LCD-Display ist eine ausgezeichnete Wahl für diejenigen, die ein hochauflösendes, helles Display mit Berührungsfunktionen für eine Vielzahl von professionellen und kommerziellen Anwendungen suchen.
Für weitere Informationen oder eine Angebotsanfrage kontaktieren Sie uns bitte!
|
Eigenschaften |
Größe | 13.3 Zoll |
| Entschließung | 1920 (horizontal) x 1080 (vertikal) | |
| Schnittstelle | EPD1.2/2.7Gbps/Zugspur | |
| Verbindungsart | 20455-030E-76 (I-PEX) | |
| Farbtiefe | 16.7M | |
| Technologieart | A-si | |
| Anzeige-Spezifikation Pixel-Pitch (mm) | 0.153 mal 0.153 | |
| Pixelkonfiguration | RGB-Vertikalstreifen | |
| Anzeigemodus | Normalerweise schwarz | |
| TP-Treiber-IC | NC | |
| LCD-Oberflächenbehandlung | Aufbewahrung gegen Blendung: ((3H) | |
| Sichtrichtung | Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok. | |
| Kontrastverhältnis | 1000 (TYP) | |
| Farbspektrum | 72% | |
| Lichtdichte ((cd/m2) | 1000 (TYP) | |
| Energieverbrauch |
Bildschirm1.8 (W) (Max.) (Weißes Muster) |
|
| LED-Nummern | 50 LEDS | |
| Gewicht (g) | - | |
|
Mechanische |
Umriss (W x H x D) (mm) | 3070,55 x 185,62 x 4,58 mm |
| TP Sichtfläche der Linse ((mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177,69 x 2,58 mm | |
| LCD-Aktivfläche ((mm) | 293.76 mal 165.24 | |
| Mit/ohne TSP | Mit TSP |
Zeichnung des Produkts
Anzeige-Pin-Definition
|
Terminal |
Symbol |
Funktionen |
|
|
1 |
NC |
Keine Verbindung. |
|
|
2 |
H-GND |
Boden |
|
|
3 |
LAN1 N |
Ergänzende Signalverbindung _Lane1 |
|
|
4 |
LAN1 P |
Wahre Signalverbindung _Lane1 |
|
|
5 |
H-GND |
Boden |
|
|
6 |
LAN0_N |
Ergänzende Signalverbindung _Lane0 |
|
|
7 |
LAN0_P |
Wirkliche Signalverbindung _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Wirkliche Signalverbindung _Hilfskanal |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Boden |
|
|
12 |
LCD_VCC |
Stromversorgung, 3,3 V (typisch) |
|
|
13 |
LCD_VCC |
Stromversorgung, 3,3 V (typisch) |
|
|
14 |
BIST |
Panel-Selbstprüfung aktiviert |
|
|
15 |
H_GND |
Boden |
|
|
16 |
H_GND |
Boden |
|
|
17 |
HPD |
HPD ((Hot Plug Detect)) Signal-Pin |
|
|
18 |
BL_GND |
Hochgeschwindigkeits-Boden |
|
|
19 |
BL_GND |
Hochgeschwindigkeits-Boden |
|
|
20 |
BL_GND |
Hochgeschwindigkeits-Boden |
|
|
21 |
BL_GND |
Hochgeschwindigkeits-Boden |
|
|
22 |
BL EN |
Hintergrundlicht eingeschaltet/ausgeschaltet |
|
|
23 |
BL PWM |
Hintergrundlicht PWM-Dimmung |
|
|
24 |
NC |
Keine Verbindung. |
|
|
25 |
NC |
Keine Verbindung. |
|
|
26 |
BL PWR |
Hintergrundlichtleistung |
|
|
27 |
BL PWR |
Hintergrundlichtleistung |
|
|
28 |
BL PWR |
Hintergrundlichtleistung |
|
|
29 |
BL PWR |
Hintergrundlichtleistung |
|
|
30 |
NC |
Keine Verbindung. |
|
PCAB-USB-Pin-Definition
1 VCC
2 USB-
3 USB+
4 GND
Elektrische Spezifikationen
|
Parameter |
- Ich weiß nicht. |
Das ist typisch. |
Max, du bist ein guter Mann. |
Einheit |
Anmerkungen |
|
|
Oberflächenhelligkeit |
800 | 1000 | cd/m2 | |||
|
Stromversorgungsspannung |
VDD |
3.0 |
3.3 |
V |
Anmerkung 1 |
|
|
Erlaubte Eingangsspannung |
VRF |
- |
- |
100 |
mV |
Bei VDD = 3,3 V |
|
Stromversorgungsstrom |
IDD |
- |
- |
mA |
Anmerkung 1 |
|
|
Differentielle Eingangsspannung |
VID |
- |
1320 |
mV |
||
|
Stromverbrauch |
0.9 |
|
W |
Anmerkung 1 |
||
|
- |
4 |
- |
W |
Anmerkung 2 |
||
|
- |
4.9 |
- |
W |
|||

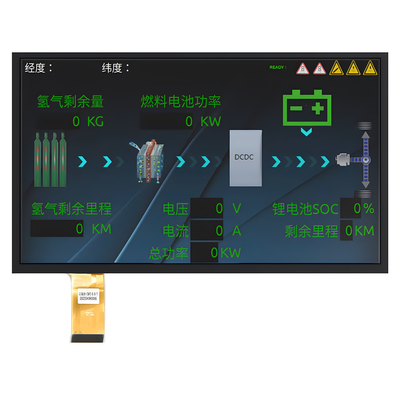

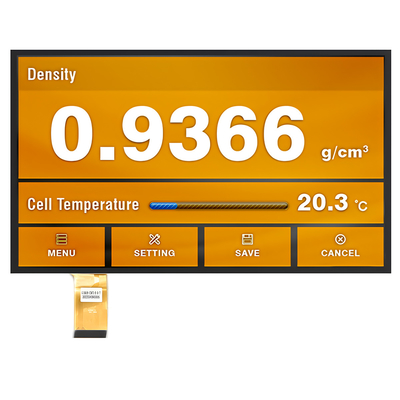

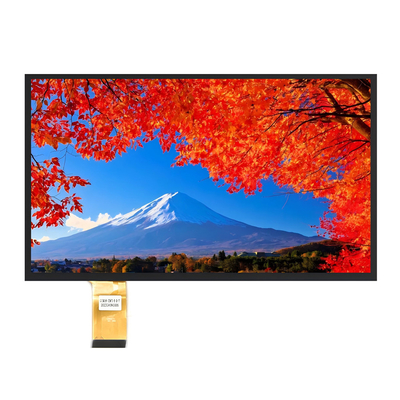

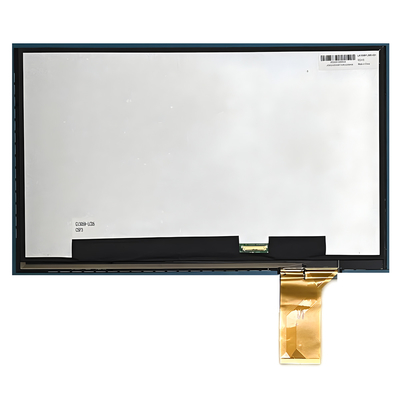

Produktbild
