Produktdetails:
|
| Schlüsselwörter: | 11.3 Zoll Bar TFT | Entschließung: | 440x1920 |
|---|---|---|---|
| Schnittstelle: | Mipi | Steuerungssysteme: | SC7707 |
| Oberflächenhelligkeit: | 520 cd/m2 (Nits) | Berührungsbildschirm: | Nein |
| Sichtrichtung: | IPS, alle Blickwinkel | Lebensdauer der LED: | 40,000 Stunden |
| Zertifizierung: | ISO9001:2015 / ISO14000:2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 110,3-Zoll-Industrie-TFT-Display,520cd/M2 Industrielle TFT-Anzeige |
||
Datenblatt herunterladen
SFTO1130GX-7220AN Spezifikation.pdf
Über diesen ArtikelDie in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
TFT-Display in industrieller Qualität mit einem 11,3-Zoll-Bildschirm und 16,7 M-Farb-Display-Funktion (ungefähr gleichwertig dem gesamten RGB-Farbbereich),mit einer Auflösung von 1920x440 Pixel und einer Helligkeit von 520cd/m2, ist eine hochauflösende, hohe Helligkeit Anzeigevorrichtung, die speziell für industrielle Umgebungen entwickelt wurde.
Dieses 11,3-Zoll-TFT-Display ist aufgrund seiner hohen Auflösung, hoher Helligkeit,und Weitblickseigenschaften.
Eigenschaften
|
Artikel |
Inhalt |
Einheit |
| Bildschirm | ||
| LCD-Größe | 11.3 | Zoll |
| Typ der Platte | IPS | - Ich weiß nicht. |
| Anzeigemodus | Normal schwarz | - Ich weiß nicht. |
| Anzahl der Farben | 16.7M | - Ich weiß nicht. |
| Sichtrichtung | Alle. Um 0:00 Uhr. | - Ich weiß nicht. |
| Hintergrundlicht | Weiße LED x16in Parallel/ Serie | - Ich weiß nicht. |
| NTSC | 70% | - Ich weiß nicht. |
| Kontrastverhältnis | 1000 | - Ich weiß nicht. |
| Schnittstelle | MIPI 4Lanes | - Ich weiß nicht. |
| Treiber-IC | mit einer Breite von nicht mehr als 20 mm | - Ich weiß nicht. |
| Größe der RAM des Treiber-IC | RAM weniger | ein bisschen |
| Lichtvermögen | 520 | cd/m2 |
| Umrissdimension | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| Aktivfläche (W × H) | 57.948(H) x252.864 (V) | mm |
| Pixel-Anordnung | RGB-Streifen | - Ich weiß nicht. |
| Gewicht | TBD | g |
| Anzahl der Punkte | 440xRGBx1920 | Pixel |
| Pixelpitch | 43.9(H) *3*131.7 ((V) | Ich weiß nicht. |
| Betriebstemperatur | -20 +70 | °C |
| Lagertemperatur | -30 +80 | °C |

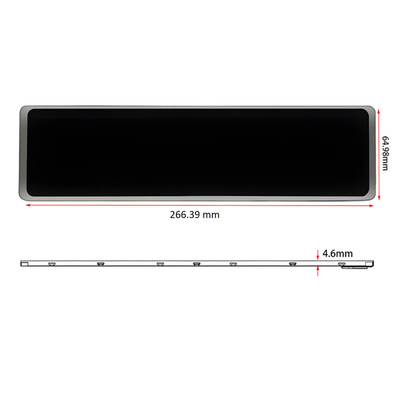

Mechanische Zeichnung
![]()
Beschreibung des Pins
| PIN-Nummer. | SYMBOL | Funktion |
| 1 | GND | Boden |
| 2 | DSI-D0P | DSI-Datendifferenzsignal-Eingangspins (Datenlauf0) |
| 3 | DSI-D0N | DSI-Datendifferenzsignal-Eingangspins (Datenstrecke 0) |
| 4 | GND | Boden |
| 5 | DSI-D1P | DSI-Daten-Differentialsignal-Eingangspins (Datenlaufbahn 1) |
| 6 | DSI-D1N | DSI-Daten-Differentialsignal-Eingangspins (Datenlaufbahn 1) |
| 7 | GND | Boden |
| 8 | DSI-CLK P | DSI CLOCK Differentialsignal-Eingangspins |
| 9 | DSI-CLK N | DSI CLOCK Differentialsignal-Eingangspins |
| 10 | GND | Boden |
| 11 | DSI-D2P | DSI-Datendifferenzsignal-Eingangspins (Datenstraße 2) |
| 12 | DSI-D2N | DSI-Datendifferenzsignal-Eingangspins (Datenstraße 2) |
| 13 | GND | Boden |
| 14 | DSI-D3P | DSI-Daten-Differentialsignal-Eingangspins (Datenlauf 3) |
| 15 | DSI-D3N | DSI-Daten-Differentialsignal-Eingangspins (Datenlauf 3) |
| 16 bis 17 | GND | Boden |
| 18 bis 19 | Ausnahme: | Stromversorgung (NC) |
| 20 bis 23 | NC | NC |
| 24 | Zurücksetzen | Wiederherstellen Sie den Signal-Pin (Low ist aktiviert) |
| 25 bis 26 | NC | NC |
| 27 | GND | Boden |
| 28 bis 29 | LEDK | Hintergrundlicht LED-Kathode |
| 30 | GND | Boden |
| 31 | NC | NC |
| 32 bis 33 | GND | Boden |
| 34 | NC | NC |
| 35 bis 36 | LEDA | Hintergrundbeleuchtung LED-Anode. |
| 37 | GND | Boden |
| 38 bis 39 | VDD | Stromversorgung |
| 40 | NC | NC |
Eigenschaften der Hintergrundbeleuchtung
Weiße LED × 16 in Parallel/Serie (Ta = 25°C)
| Artikel | Symbol | Die Situation | Min. | Typ | Maximal | Einheit |
| Vorwärtsspannung | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| Einheitlichkeit | △Bp | - | 80 | - | - | % |
| Leuchtstärke für LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

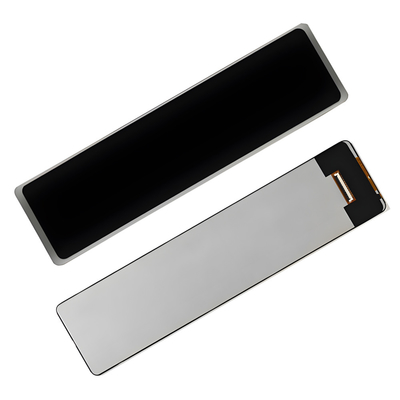

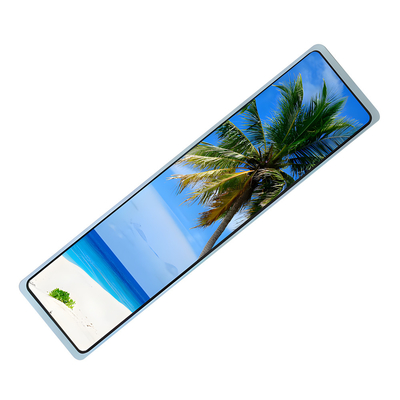

Produktbild
![]()
![]()
![]()
