Produktdetails:
|
| Erzeugnis: | 2.4 Zoll TN TFT-LCD | Entschließung: | 240*320 Pixel |
|---|---|---|---|
| Berührungsschirm: | Ohne | Sichtrichtung: | 12H |
| Schnittstelle: | SPI | Nummer des Pins: | 10 STIFTE |
| Verbindung: | Stecker-in | Oberflächenhelligkeit: | 400 cd/m2 (anpassbar) |
| Steuerungssysteme: | ST7789V, ILI9341 nicht erwünscht | Lebensdauer der LED: | 40,000 Stunden |
| Betriebstemperatur.: | -20 °C bis +70 °C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | SPI-Schnittstelle Lcd-Anzeigen-Modul,240×320-LCD-Display-Modul,2.4 Zoll LCD-Display-Modul |
||
Low Cost 2,4-Zoll-QVGA-TFT-LCD-Produkteinführung
Saef Technology ist spezialisiert auf die Herstellung von TFT-Display-Bildschirmen und Touch-Bildschirmen. Wir können auch kundenspezifische Dienstleistungen nach Kundenanforderungen anbieten.4 "TFT-LCDs, hat unser Unternehmen eine gute Kontrolle und Optimierung der Produktkosten erreicht, was zu einer extrem hohen Wirtschaftlichkeit führt.
2Das.4-Zoll-TFT-Display SFTO240JY-7182AN mit einer Auflösung von 240 × 320 Pixel bietet eine klare Bilddarstellung.Dieses Modell verfügt über eine SPI-Schnittstelle und kann eine Helligkeit von 400 cd/m2 erreichenDas Produkt kann zwischen -20 °C und 70 °C betrieben und sich verschiedenen Umgebungsbedingungen anpassen.Sicherstellung, dass die langfristige Lagerung ihre Leistung nicht beeinträchtigtDieses 2,4-Zoll-QVGA-TFT-Display wird in verschiedenen Bereichen wie medizinischer Ausrüstung, industrieller Steuerung, intelligenten Häusern und Auto-Navigation weit verbreitet.Ihre hohe Helligkeit (bis zu 1000 Nits) und ihr Kontrast machen sie auch im Freien oder bei direktem Sonnenlicht gut sichtbar.Der geringe Preis ist ein großer Vorteil des 2,4-Zoll-TFT 240*320-Punkt-Matrix-Produkts SFTO240JY-7182AN und macht es zu einer idealen Wahl für Projekte mit begrenztem Budget, die jedoch eine gute Bildschirmleistung benötigen.
Für Entwickler sind Treiberunterstützung für Display-Bildschirme und Entwicklungsbibliotheken gleichermaßen wichtig.Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.(mit PCB) unterstützen Entwicklungsbibliotheken wie die GFX-Bibliothek für Arduino, die eine effiziente Anzeigeleistung und vereinfachte Entwicklungsprozesse bieten.
Eigenschaften
| Artikel 1 | Spezifikation | Einheit |
| Modellnummer |
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. |
/ |
| Anzeigemodus | Normalerweise schwarz, übertragbar | / |
| Sichtrichtung | Um 12 Uhr. | / |
| Farben | 262K | / |
| Laufwerk-IC | Der Begriff "Fertigung" ist in Anhang I zu verstehen. | / |
| Schnittstellentyp | 4 Linie SPI | / |
| Dimensionaler Umriss | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Aktivbereich | 36.72 ((W) x 48.96 ((H) |
mm |
| Entschließung | 240 RGB ((H) x 320 ((V) | Pixel |
| Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Zeichnung
Beschreibung des Schnittstellenpins
|
- Nein. |
Symbol | Beschreibung |
| 1 | GND | Boden |
| 2 | Zurücksetzen | LCM-Wiederherstellungs-Pin |
| 3 | SCL | Serien-Uhr-Stift. |
|
4 |
RS |
Registrieren auswählen RS = ¥ 1 ¥: Anzeige der Daten. RS = ¥0 ¥: Befehldaten. |
| 5 | CS |
Chip auswählen Pin (Low) aktivieren |
| 6 | SDA | Eingabe von Seriendaten |
| 7 | SDO | Seriendaten-Ausgabe. |
| 8 | VCC | Stromversorgung für Analog (2.8V-3.3V) |
| 9 | LED+ | Anode der Hintergrundbeleuchtung |
| 10 | LED- | Kathode der Hintergrundbeleuchtung |
Schematisches Diagramm
Absolute Höchstratings
| Parameter | Symbol | Min. | Maximal | Einheit |
| Logische Versorgungsspannung | Zulassung | - Oh, nein.3 | 4.6 | V |
| Analogversorgungsspannung | VCC | - Oh, nein.3 | 4.6 | V |
| Betriebstemperatur | Oberste | - 20 | 70 | °C |
| Lagertemperatur | Tst | - 30 | 80 | °C |
| Luftfeuchtigkeit | RH |
- Ich weiß nicht. |
90% (max 60 °C) | RH |
Elektrische Eigenschaften
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Logische Versorgungsspannung | Zulassung | 1.65 | 1.8/2.8 | 3.3 | V |
| Analogversorgungsspannung | VCC | 2.6 | 2.8 | 3.3 |
- Ich weiß nicht. |
| Eingangsstrom | Ich weiß es. |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
Eigenschaften der Hintergrundbeleuchtung
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit |
| Vorwärtsspannung | Vf | 3.0 | 3.2 | 3.4 | V |
| Vorwärtsstrom | Wenn |
- Ich weiß nicht. |
80 |
- Ich weiß nicht. |
mA |
| Betriebsdauer |
- Ich weiß nicht. |
- Ich weiß nicht. |
40000 |
- Ich weiß nicht. |
Stunden |

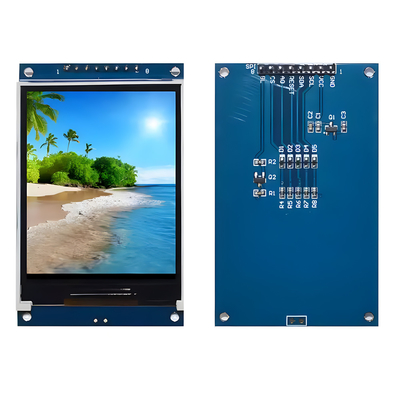

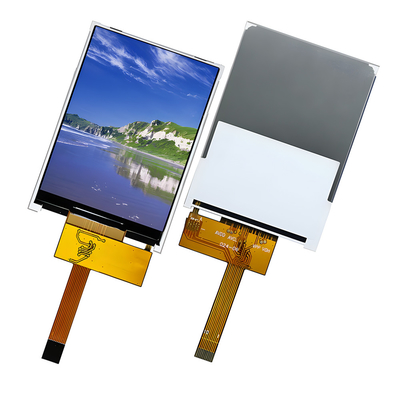

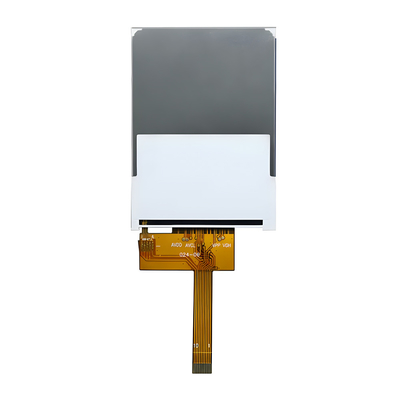

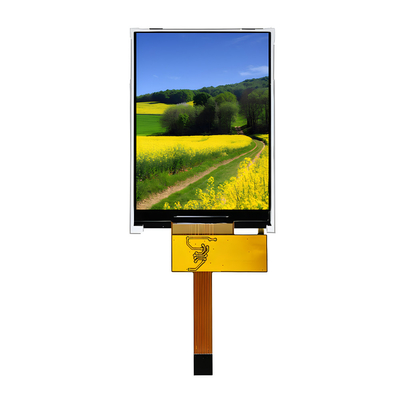

Produktfoto
