Produktdetails:
|
| Erzeugnis: | 3.5 Zoll TFT-LCD-Bildschirm | Berührungsbildschirm: | Resistente Berührungsplattform (optional) |
|---|---|---|---|
| Entschließung: | 320x240 | Abdeckungs-Glas-Maß: | Anpassbar |
| Sichtrichtung: | 12:00 | Schnittstelle: | RGB (anpassbar) |
| Nummer des Pins: | 45 Stifte (anpassbar) | Verbindung: | Stecker (anpassen) |
| Oberflächenhelligkeit: | 350 cd/m2 (Nits) (anpassbar) | Lebensdauer der LED: | 40,000 Stunden |
| Hervorheben: | RGB 3,5 Zoll TFT LCD-Schirm,QVGA 3 |
||
** Datenblatt herunterladen **
SF-TC350M-9268A1-T Spezifikation.pdf
SF-TC350M-9268A1-N Spezifikation.pdf
3.5 Zoll TFT LCD Bildschirm 320x240 QVGALandschaftsartmit RGB-Schnittstelle TFT-Lcd-Modul
Saef Tech SF-TC350M-9268A1-T ist ein diagonal 3,5 Zoll großes TFT-LCD-Modul mit einer Auflösung von QVGA 320x240 Pixel. Dieses Modul ist mit HX8238D IC eingebaut;Es umfasst die Funktionen des Steuerungs- und Fahrer-IC., unterstützt RGB-Schnittstelle, Versorgungsspannung (Vdd) Bereich von 2,5 V bis 3,3 V. Dieses Modul hat Anti-Glare Oberflächen-Panel, Ansichtsrichtung 6 Uhr und Bildverhältnis 4:3.
SF-TC350M-9268A1-T TFT-LCD-Modul ist Landschaftsmodus mit Helligkeit 350 nits. Das Modul ist auch für Resistive Touch Screen und Projektierte Kapazitive Touch Screen optional verfügbar.SF-TC350M-9268A1-T kann bei Temperaturen von -20°C bis +70°C betrieben werdenDie Lagertemperaturen liegen zwischen -30°C und +80°C.
Häufig gestellte Fragen
1Wie kann ich bestellen?
Bitte geben Sie die Details Ihrer Anforderungen so klar wie möglich an, damit wir Ihnen das Angebot beim ersten Mal zusenden können.
Für die Gestaltung oder weitere Diskussion ist es besser, uns per E-Mail/Telefon zu kontaktieren, um einen klareren und genaueren LCD-Lösungsvorschlag für Sie zu erhalten. .
2- Was für eine Darstellung bieten wir?
Wir haben TFT Farb-LCD-Display-Modul, monochrome LCD-Modul, OLED-LCD-Modul, LCD-Modul mit digitalen Rahmen, Android Tablet, etc. Wir unterstützen sowohl Innen- als auch Außenanwendungen,industrielle und kommerzielle Anwendungen.
Wir unterstützen auch Standardlösungen und maßgeschneiderte Designlösungen.
Wir haben Produkte, die bereits im Handel sind, um den Kunden einmalige Lösungen zu bieten.
3Was ist mit der Garantie?
Wir haben eine 1-Jahres-Garantie. Alle Mängel können zurückgegeben und ersetzt werden.
4Wie lautet Ihre Lieferfrist?
Wir akzeptieren EXW, FOB, FCA usw. Sie können die für Sie bequemste oder kostengünstigste wählen.
| Produkt: | 3.5" TFT-LCD-Bildschirm | Berührungsschirm: | Resistente Berührungsplatte (optional) |
|---|---|---|---|
| Die Entschließung: | 320x240 | Abmessung des Abdeckglases: | Anpassbar |
| Blickrichtung: | 12:00 | Schnittstelle: | RGB (anpassbar) |
| Nummer des Pins: | 45 Pins (anpassbar) | Verbindung: | Stecker (anpassen) |
| Oberflächenleuchtigkeit: | 350 Cd/m2 (Nits) (anpassbar) | Lebensdauer der LED: | 40,000 Stunden |
Warum Sie uns wählen
1- Ich weiß.Wir bieten LCD-Display maßgeschneiderte Lösung
Hat Ihr Produkt spezielle Anforderungen an die Anwendung, elektrische Spezifikationen, optische Spezifikationen, Berührungsmerkmale oder mechanische Abmessungen, die maßgeschneiderte Displays erfordern?SAEF kann Ihren individuellen LCD-Anforderungen entsprechen.
2- Ich weiß.Gesamtlösungen für Touchscreen und Display
Sind Sie besorgt über die Montage des Touch- und Display-Bildschirms?SAEF kann kundenspezifische und standardmäßige Touch-Screen-Lösungen einschließlich Resistive und Capacitive Multi-Touch-Lösungen einschließlich Luft- und Optikbindungsservice anbieten.
3- Ich weiß.Verpflichtung zur Qualitätssicherheit
SAEF ist nach ISO9001:2015 und ISO14000 qualifiziert und erfüllt die RoHS-, REACH- und anderen Umweltvorschriften auf den globalen Märkten.Zuverlässigkeits- und Alterungstests.
4- Ich weiß.Langfristige Versorgung
Unter normalen Umständen können die von uns empfohlenen Produkte für mehr als 5 Jahre geliefert werden.Wir machen im Voraus alternative Pläne, um Ihre langfristigen Versorgungsbedürfnisse zu gewährleisten..
3.5 Zoll TFTBildschirmZeichnung
Definition von Pin:
| Pin NO. | Symbol | Eingang und Ausgang | Beschreibung |
| 1 | LED-K1 | Ich... | LED-Kathode |
| 2 | LED-K2 | Ich... | LED-Kathode mit LED-K1 verbinden |
| 3 | LED-A1 | Ich... | LED-Anode |
| 4 | LED-A2 | Ich... | LED-Anode mit LED-A1 verbinden |
| 5 bis 7 | NC | - | Keine Verbindung |
| 8 | /RESET | Ich... | Pin zurücksetzen |
| 9 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 10 | SCL | Ich... | SPI-Uhrsignal |
| 11 | SDI | Ich... | SPI-Schnittstellen-Eingabe-Pin |
| 12 | B0 | Ich... | BLUE Datensignal (LSB) |
| 13 bis 19 | B1-7 | Ich... | Blaues Datensignal |
| 20 | G0 | Ich... | GREEN Datensignal (GSB) |
| 21 bis 27 | G1 bis 7 | Ich... | Grünes Datensignal |
| 28 | R0 | Ich... | RED-Datensignal (LSB) |
| 29 bis 35 | R1 bis 7 | Ich... | RED-Datensignal |
| 36 | HSYNC | Ich... | Horizontales Synchronisierungssignal |
| 37 | VSYNC | Ich... | Vertikal synchronisierendes Signal |
| 38 | Die Mitgliedstaaten | Ich... | Clock Signal, um jedes Datum auszuprobieren |
| 39 bis 40 | NC | - | Keine Verbindung |
| 41 | VDD | Ich... | Stromquelle +2,8 V |
| 42 | VDDIO | Ich... | 1.8V~2.8V Stromquelle |
| 43 | Zwei Jahre | Ich... | Touch-Panel-Pin |
| 44 | XL | Ich... | Touch-Panel-Pin |
| 45 | YD | Ich... | Touch-Panel-Pin |
| 46 | XR | Ich... | Touch-Panel-Pin |
| 47 bis 51 | NC | - | Keine Verbindung |
| 52 | ENABLE | Ich... | Eingabedaten aktivieren |
| 53 bis 54 | GND | Ich... | Stromversorgung |

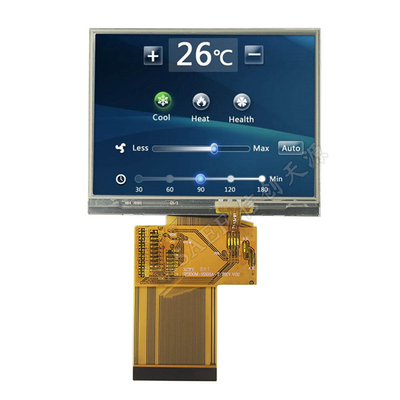

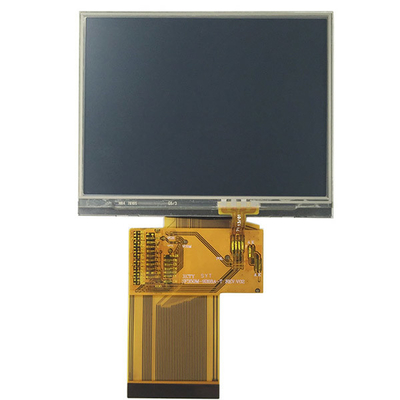

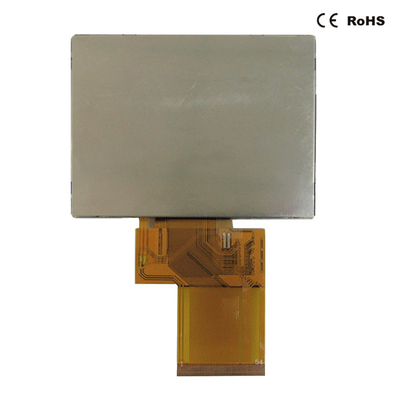

3.5 Zoll TFTBildschirm Echtes Produktbild
