Produktdetails:
|
| Produkt: | 7 Zoll TFT-Note LCD | Entschließung: | Pixel 800x480 |
|---|---|---|---|
| Schnittstelle: | Bits RGB 24 | Entwurfs-Maß: | 164.9x100x6.8 Millimeter |
| Touch Screen: | mit widerstrebendem Touch Screen | Abdeckungs-Glas-Maß: | Kundengerecht |
| Betrachtenrichtung: | 6 Uhr | Geheimnummer: | 50 Stifte |
| Verbindung: | Verstopfung | Oberflächenhelligkeit: | 300 cd/m2 (Nissen) |
| LED-Lebenszeit: | 40.000 Stunden | Befolgung: | REICHWEITE u. RoHS konform |
| Hervorheben: | 1,54“ kleine TFT LCD-Anzeige,Kleine TFT LCD Anzeige CTP |
||
7" TFT RGB LCD, Anzeige 7" 800x480 LCD Beschreibung
SF-TO700PY-8994A-T TFT LCD Modul ist 7" diagonale Größe des Zoll, farbenreiche TFT LCD Anzeige 800x480 mit RTP (widerstrebender Touch Screen). Dieses Modul stützt 24 Bit RGB-Schnittstelle. SF-TO700PY-8994A-T Modell hat Modulmaß von 164.9x100x6.8 Millimeter und aktive Flächengröße von 153.84x85.63mm, das sie mit Prüfer EK9716BD4 + EK73002AB2 auf Modul integriert hat, und seine Logikversorgungsspannungsbereiche von 2.6V zum typischen Wert 3.3V ist 2.8V.
Das LCD-Modul kann bei den Temperaturen von -20℃ zu +70℃ funktionieren; seine Lagertemperaturen reichen von -30℃ zu +80℃. SF-TO700PY-8994A-T ist mit Helligkeit 300 cd/m2. Wenn Sie die Helligkeit justieren möchten, treten Sie bitte mit uns für technischere Unterstützung, wir kann die Oberflächenhelligkeit auf 1000 Nissen erhöhen in Verbindung.
| Produkt: | 7 Zoll TFT-Note LCD | Entschließung: | Pixel 800x480 |
|---|---|---|---|
| Schnittstelle: | Bits RGB 24 | Entwurfs-Maß: | 164.9x100x6.8 Millimeter |
| Touch Screen: | Mit widerstrebendem Touch Screen | Abdeckungs-Glas-Maß: | Kundengerecht |
| Betrachtenrichtung: | 6 Uhr | Pin Number: | 50 Stifte |
| Verbindung: | Verstopfung | Oberflächenhelligkeit: | 300 Cd/m2 (Nissen) |
| LED-Lebenszeit: | 40.000 Stunden | Befolgung: | REICHWEITE u. RoHS konform |
Pin Definition
Pin1-2, LEDA LED-Rücklicht (Anode)
Pin3-4, LEDK LED-Rücklicht (Kathode)
Pin5, Boden Boden
Pin6, VCOM Allgemeine Spannung (NC)
Pin7, DVDD Digital-Stromversorgung
Pin8, MODUS DES-/SYNCHRONIZATIONmodus ausgewählt. Ziehen Sie normalerweise hoch. (H: DE mode. L: HS-/VSmodus)
Pin9, HÖHLE Datenfreigabesignal
Pin10, Vertikale Synchronisiermeldung VSYNC
Pin11, Horizontale Synchronisiermeldung HSYNC
Pin12~Pin19, B7-B0 Blauer Datenbus
Pin20~Pin27, G7-G0 Grüner Datenbus
Pin28~Pin35, R7-R0 Roter Datenbus
Pin36, Boden Boden
Pin37, DOTCLK Punkttaktsignal
Pin38, Boden Boden
Pin39, SHLR Linker/rechter Anzeigesteuerungsstift. Normales Zughoch
Pin40, UPDN Auf-/Ab-Anzeigesteuerungsstift. Normales Zugtief
Pin41, VGH Positive Energie für TFT
Pin42, VGL Negative Energie für TFT
Pin43, AVDD Analoge Versorgungsspannung
Pin44, NRESET Zurückstellensignal
Pin45, NC Keine Verbindung
Pin46, VCOM Allgemeine Spannung (NC)
Pin47, ZITTERN Zappelnder Funktionssteuerstift. Normales Zugtief. H: Enable zappelnde Funktion, Entschließung 6bit. L: Zappelnde Funktion der Sperrung, Entschließung 8bit
Pin48, Boden Boden
Pin49~Pin50, NC Keine Verbindung
7" TFT RGB LCD, Anzeige 7" 800x480 LCD Zeichnung

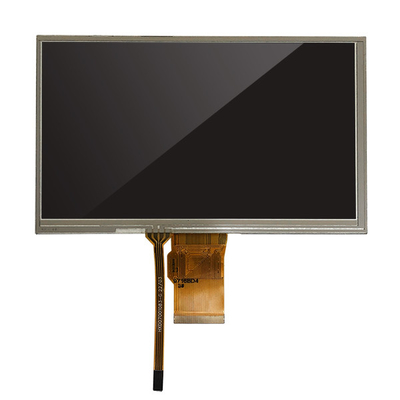

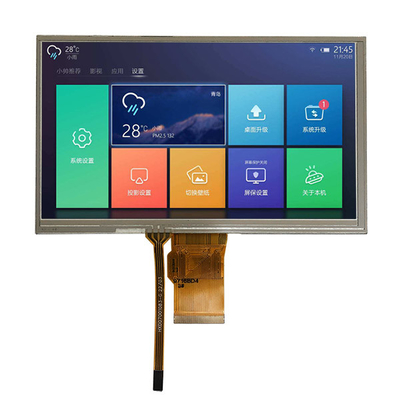

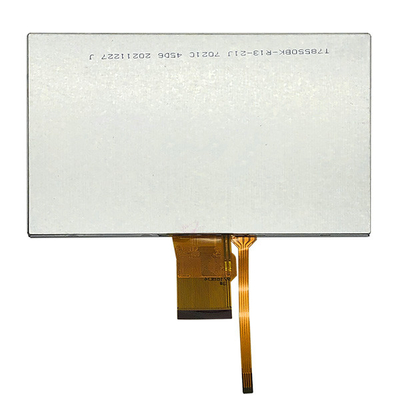

7" TFT RGB LCD, Anzeige 7" 800x480 LCD wirkliches Produktimage
Schlüsselwort: tft 7", 7 tft lcd, 7" tft lcd, 7 Zoll tft lcd, tft lcd 7, 7 tft Anzeige, 7" tft Anzeige, 7 Zoll tft Anzeige, tft zeigen 7 Zoll, tft anzeigen 7", 7 Zoll tft lcd-Anzeige, 7-Zoll-Note TFT, 7" tft Note lcd-Anzeige, TFT 7" mit CTP, 7" Zoll CTP-Note TFT, 7" Note lcd TFTs CTP an. 7" RTP LCD, RGB 7 Zoll, RGB TFT 7"
