Produktdetails:
|
Erzeugnis: | 5 Zoll IPS TFT mit CTP | Entschließung: | 720 x 1280 Punkte |
---|---|---|---|
Schnittstelle: | Mipi | Berührungsschirm: | PCap |
Sichtrichtung: | IPS Alle Blickwinkel | PCAP-Struktur: | GFF |
Lcd-Prüfer: | ST7703 | CTP-Controller: | Gewichtung: |
Abdeckungs-Glas-Maß: | Anpassbar | Nummer des Pins: | 30 Stifte |
Verbindung: | ZIF FPC | Oberflächenhelligkeit: | 350 cd/m2 (Nits) |
Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | TFT 5 Zoll-Display,PCAP-FT-Display mit mehrerer Berührung,MIPI-Schnittstelle 5-Zoll-Display |
5 Zoll Muli-Touch PCAP TFT Mipi Schnittstelle Produkt Einführung
Eigenschaften
Artikel 1 | Spezifikation | Einheit |
Bildschirmgröße | 5.0 | Zoll |
Anzahl der Pixel | 720RGB ((H) x 1280 ((V) | Bildpunkte |
Anzeigebereich | 62.10(H) x110.40(V) | mm |
Pixelpitch | 0.0945 ((H) x0.0945 ((V) | mm |
Umrissdimension | 78.56 mal 135.65 mal 2.95 | mm |
Anordnung der Pixel | RGB-Streifen | - Ich weiß. |
Anzeigemodus | Normalerweise schwarz | - Ich weiß. |
Blickrichtung (Auge) | Alle | - Ich weiß. |
Anzeige Farbe | 262K | - Ich weiß. |
Lichtdichte ((cd/m2) | 350 | Niete |
Kontrastverhältnis | 800:1 | - Ich weiß. |
Schnittstelle | MIPI | |
Hintergrundbeleuchtung | LED-Seitenlicht | - Ich weiß. |
LCM-IC | Die in Absatz 1 genannten Bedingungen gelten nicht. | |
CTP IC | Gewichtung: | |
Betriebstemperatur | - 20 bis 70 | °C |
Speichertemperatur | -30 bis 80 | °C |
Zeichnung
Definition des Schnittstellenpins
Das ist PIN-Nummer. | Symbol | Funktion |
1 | NC | NC |
2 | LEDK | LED-Rücklicht (Kathode) |
3 | NC | NC |
4 | LEDA | LED-Rücklicht ((Anode) |
5 | NC | NC |
6 | GND | Boden |
7 | MIPI_D0N | MIPI-DSI-Differenzdaten |
8 | MIPI_D0P | MIPI-DSI-Differenzdaten |
9 | GND | Boden |
10 | MIPI D1N | MIPI-DSI-Differenzdaten |
11 | MIPI D1P | MIPI-DSI-Differenzdaten |
12 | GND | Boden |
13 | MIPI_CLN | MIPI DSI Differentialuhr |
14 | MIPI_CLP | MIPI DSI Differentialuhr |
15 | GND | Boden |
16 | MIPI D2N | MIPI-DSI-Differenzdaten |
17 | MIPI D2P | MIPI-DSI-Differenzdaten |
18 | GND | Boden |
19 | MIPI_D3N | MIPI-DSI-Differenzdaten |
20 | MIPI_D3P | MIPI-DSI-Differenzdaten |
21 bis 22 | GND | Boden |
23 | NC | NC |
24 | GND | Boden |
25 | TE | Bildsynchronisationssignal |
26 | Zurücksetzen | Eingang für den externen Reset |
27 | Einheit für die Bereitstellung von elektrischen Antrieben | Stromversorgung 1,8 V |
28 | VDD ((2,8V) | Stromversorgung 2,8 V |
29 bis 30 | GND | Boden |
CTP-Pin-Definition
1 | RST | Touchscreen zurücksetzen |
2 | SDA | Touchscreen-Datensignal |
3 | SCL | Touchscreen-Uhrsignal |
4 | INT | Touchscreen Unterbrechungssignal |
5 | VDD ((2,8V) | Stromversorgung 2,8 V |
6 | GND | Boden |
Optische Spezifikation
Artikel 1 | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
Weiße Leuchtkraft (Mitte) | Lv |
Θ=0 Normal Beobachtung Winkel IBL=40mA |
- Ich weiß nicht. | 350 | - Ich weiß nicht. | cd/m2 | |
Reaktionszeit | Tr+Tf | - Ich weiß nicht. | 10 | 15 | m | ||
Kontrastverhältnis | Zinssatz | 640 | 800 | - Ich weiß nicht. | - Ich weiß nicht. | ||
Farbe Chromatischkeit (CIE1931) |
Weiß | Wx | 0.283 | 0.303 | 0.323 | ||
- Ich weiß. | 0.303 | 0.323 | 0.343 | ||||
Blickwinkel |
- Ich weiß. |
Die |
CR≥10 |
- Ich weiß nicht. | 80 | - Ich weiß nicht. | |
Der | - Ich weiß nicht. | 80 | - Ich weiß nicht. | ||||
Ver |
Die | - Ich weiß nicht. | 80 | - Ich weiß nicht. | |||
Die | - Ich weiß nicht. | 80 | - Ich weiß nicht. | ||||
Einheitlichkeit der Helligkeit | Durchschnitt | Θ=0 | 80 | 90 | - Ich weiß nicht. | % | |
Farbspektrum | NTSC | Θ=0 | - Ich weiß nicht. | 70 | - Ich weiß nicht. | % | |
Optische Sichtrichtung | Alle |
TFT-LCD-Eigenschaften
Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
Analog-Versorgungsspannung | VDD | 2.4 | 2.8 | 3.3 | V |
Digitale Versorgungsspannung | VDDI | 1.65 | 1.8 | 3.3 | |
Eingangssignal Spannung | HIV | 0.7VDDI | - | VDDI | V |
VIL | GND | - | 0.3VDDI | V |
Eigenschaften der Hintergrundbeleuchtung
Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit |
LED-Strom | Die | - | 30 | 40 | mA |
LED-Spannung | VL | - | 16.8 | 19.2 | V |
Betriebsdauer der LED | Hrs. | - | 20000 | 40000 | Uhrzeit |

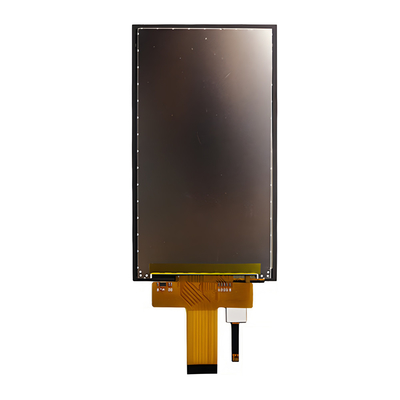

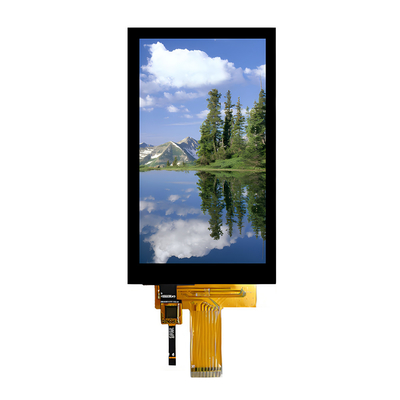

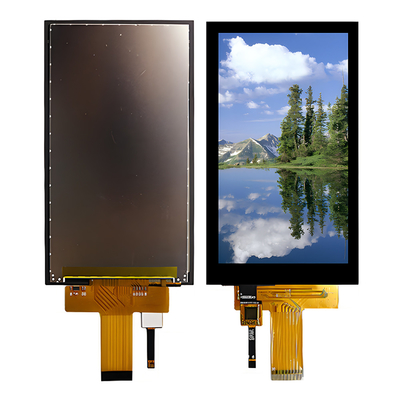

Produktbild
Umwelt- und Zuverlässigkeitsprüfungen
- Nein. | Prüfpunkt | Die Situation | Anmerkungen |
1 | Hochtemperaturbetrieb | Ts= +70°C, 240 Stunden |
Anmerkung 1 IEC60068-2-2, GB2423. 2-89 |
2 | Niedertemperaturbetrieb | Ta = -20°C, 240 Stunden | Anmerkung 2 IEC60068-2-1 GB2423.1-89 |
3 | Speicherung bei hoher Temperatur | Ta= +80°C, 240 Stunden | IEC60068-2-2 GB2423. 2-89 |
4 | Lagerung bei niedrigen Temperaturen | Ta = -30°C, 240 Stunden | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
5 | Speicherung bei hoher Temperatur und Feuchtigkeit | Ta= +60°C, 90% RH maximal, 160 Stunden |
Einheitliche Regelung für die Verwendung von Kraftstoffen Die in Absatz 1 genannte Regelung gilt nicht. |
6 | Wärmeschlag (Nichtbetrieb) | -30°C 30 min ~ +80°C 30 min Wechselzeit: 5min, 30 Zyklus |
Fangen Sie mit Kälte an. Temperatur, Ende mit hohe Temperatur die in Anhang I der Verordnung (EG) Nr. 1907/2006 aufgeführte Der Wert der Verbrennungsmenge ist zu messen. |
7 |
Elektrostatische Entladung (Betrieb) |
C=150pF, R=330 Ω, 5 Punkte pro Panel Luft: ±8KV, 5 mal; Kontakt: ±4KV, 5 mal Zeit (Umgebung: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 Die in Absatz 1 genannte Bestimmung gilt nicht für die Zulassung von Fahrzeugen. |
8 |
Vibrationen (Nicht in Betrieb genommen) |
Frequenzbereich: 10 bis 55 Hz, Schlag: 1.mm Sweep: 10Hz~55Hz~10Hz 2 Stunden für jede Richtung von X.Y.Z. (Zustand der Verpackung) |
Einheitliche Norm IEC 60068-2-6 Die in Absatz 1 genannte Regelung gilt nicht für die Zulassung von Fahrzeugen. |
9 | Schlag (Nicht-Betrieb) |
60G 6 ms, ± X, ± Y, ± Z 3 Mal für jede Richtung |
Die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Verfahren sind in Anhang I der Verordnung (EG) Nr. 1907/2006 zu berücksichtigen. |
10 | Packungsabfallprüfung |
Höhe: 80 cm, eine Ecke, drei Kanten, 6 Flächen |
IEC60068-2-32 GB/T2423.8-1995 |
Einrichtungen und Zertifikate
