Produktdetails:
|
| Erzeugnis: | 6.2 Zoll RGB TFT | Entschließung: | Pixel 1024x600 |
|---|---|---|---|
| Modell Nr.: | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | Oberflächenhelligkeit: | 1000 cd/m2 (Nits) |
| Berührungsschirm: | Ohne | Sichtrichtung: | IPS, vollen Blickwinkel |
| Nummer des Pins: | 50 Stifte | Verbindung: | ZIF |
| Schnittstelle: | Bits RGB 24 | Lebensdauer der LED: | 40,000 Stunden |
| Umrissdimension: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Spitze:: | -30°C zu +80°C |
| Aktivbereich: | 137.47 ((W) x 77.23 ((H) (mm) | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 1000-Nits-Industrielle TFT-Anzeige,Industrielle RGB-TFT-Anzeige,6.2-Zoll-Industrial-TFT-Display |
||
** Datenblatt herunterladen **
6.2 Zoll 1024*600 IPS TFT LCD RGB Schnittstelle Produkt Einführung
Die RGB-Schnittstelle ist eine traditionelle parallele Schnittstelle. Sie überträgt die Signale der roten, grünen und blauen Farbkanäle separat,und zeigt das Bild an, indem es die Signale dieser drei Kanäle zusammenfasst.Die RGB-Schnittstelle weist die Eigenschaften einer stabilen Signalübertragung und einer genauen Farbwiedergabe auf.Werbeanzeige, etc. Die Kosten für die RGB-Schnittstelle sind relativ gering und es gibt viele Signalleitungen, die mehr Steuerungssignale liefern und die Verbindung mit verschiedenen Steuerungsgeräten erleichtern können.

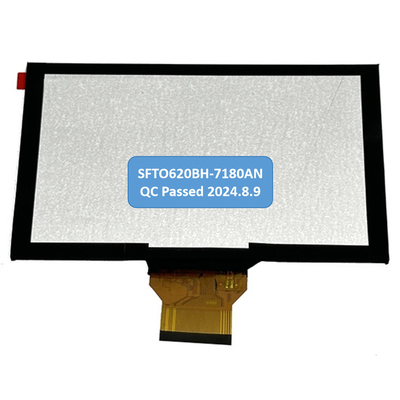

Dieses Modell SFTO620BH-7180AN verfügt über ein 6,2 Zoll diagonales RGB-Interface-Display, eine 1024 * 600-Punkt-Matrix und IPS-Technologie,so dass Benutzer aus verschiedenen Blickwinkeln ein perfektes visuelles Erlebnis erleben könnenDie Betriebsspannung beträgt nur 3 V bis 3,6 V, die typische Spannung beträgt 3,3 V und die Oberflächenhelligkeit beträgt 1000 Nits.Benutzer können RTP oder CTP auf dem Bildschirm hinzufügen, um den Effekt der Mensch-Computer-Interaktion zu verbessern.
|
Eigenschaften
|
Größe | 6.2 Zoll |
| Entschließung | 1024 (horizontale) * 600 (vertikale) | |
| Schnittstelle | 24BIT RGB | |
| Verbindungsart | Verbindungsstück | |
| Farbtiefe | 16.7M | |
| Technologieart | a-Si | |
| Pixelweite (mm) | 0.13425 mal 0.12872 | |
| Pixelkonfiguration | RGB-Vertikalstreifen | |
| Anzeigemodus | Normalerweise schwarz | |
| LCD-Treiber-IC | - | |
| Sichtrichtung | IPS, alle Blickwinkel | |
| Inversionsrichtung der Graustufen | Alle | |
|
Mechanische
|
LCM (W x H x D) (mm) | 143.37 mal 87.13 mal 2.56 |
| Aktivfläche ((mm) | 137.472 mal 77.232 | |
| Mit/ohne TSP | Ohne TSP | |
| Gewicht (g) | TBD | |
| LED-Nummern | 20LED |
6.2 Zoll 1024*600 IPS TFT LCD RGB Schnittstelle Produktzeichnung
![]()
Beschreibung des Schnittstellenpins
| - Nein. | Symbol | Funktion |
| 1,2 | VLED+ | Leistung für LED-Hintergrundbeleuchtung (Anode) |
| 3,4 | VLED- | Leistung für LED-Hintergrundbeleuchtung (Kathode) |
| 5 | GND | Kraftbefestigung |
| 6 | NC | Nicht verbunden |
| 7 | DVDD | Digitale Macht |
| 8 | NC | Nicht verbunden |
| 9: | DE | Daten aktivieren. |
| 10 | VSD | Vertikaler Synchronisierungseingang, negative Polarität. |
| 11 | HSD | Horizontale Synchronisierung, negative Polarität. |
| 12 bis 19 | B7-R0 | Blaue Daten |
| 20 bis 27 | G7-G0 | Grüne Daten |
| 28 bis 35 | R7-R0 | Rote Daten |
| 36 | GND | Boden |
| 37 | Die Zulassung ist abgeschlossen. | Anschlagsignal |
| 38 | GND | Anzeige eingeschaltet/ausgeschaltet |
| 39 | SHLR | Linke oder rechte Anzeigesteuerung |
| 40 | UPDN | Anzeigesteuerung nach oben / unten |
| 41 | NC | Nicht verbunden |
| 42 | NC | Nicht verbunden |
| 43 | VPP | OTP-Leistung ((+7,8V) |
| 44 | RSTB | Global Reset Pin. Aktive niedrig, um in den Reset-Zustand einzutreten. OTP-Reset Schlagen Sie vor, mit einer RC-Reset-Schaltung für Stabilität zu verbinden. Normalerweise hoch ziehen. (R=10KΩ, C=1μF) |
| 45 | SCL | OTP Eingabe einer seriellen Uhr |
| 46 | NC | Nicht verbunden |
| 47 | NC | Nicht verbunden |
| 48 | GND | Kraftbefestigung |
| 49 | SDA | OTP Eingabe von Seriendaten |
| 50 | CS | OTP Chip wählen Sie den Pin aus |
Absolute Höchstratings
| Artikel | Symbol | Min. | Maximal | Einheit |
| Versorgungsspannung | VDD | - Oh, nein.3 | 5.0 | V |
| Eingangssignalspannung | Wein | - Oh, nein.3 | VDD+0.3 | V |
| Logische Ausgangsspannung | VOUT | - Oh, nein.3 | VDD+0.3 | V |
| Betriebstemperatur | Zulassung | - 30 | 80 | °C |
| Speichertemperatur | TSTG | - 30 | 80 | °C |
Hintergrundbeleuchtung
| Artikel | Symbol | Min. | TYP | Maximal | Einheit |
| LED-Strom | Wenn | - | 100 | - | mA |
| Stromverbrauch | - | - | mW | ||
| LED-Spannung | VF | - | 24 | - | V |
| Lebensdauer der LED | WBL | 25000 | - | Hrs. |
Optische Eigenschaften
| Artikel 1 | Symbol | Die Situation | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
|
Blickwinkel |
θT |
Zentrum CR≥10 |
- | 80 | - |
Der Grad. |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| Kontrastverhältnis | Zinssatz | Θ = 0 | 800 | 1000 | - | - | |
| Reaktionszeit | Tonnen | 25.C | - | 30 | 35 | m | |
| Zuschlag | - | - | - | ||||
|
Chromatischkeit |
Weiß | XW |
Hintergrundlicht eingeschaltet |
- | 0.309 | - | - |
| Ich weiß nicht. | - | 0.347 | - | - | |||
| Rot | XR | - | - | - | - | ||
| YR | - | - | - | - | |||
| Grün | XG | - | - | - | - | ||
| YG | - | - | - | - | |||
| Blau | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| Einheitlichkeit | U | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| Lichtvermögen |
L |
800 | 900 | 1100 | |||

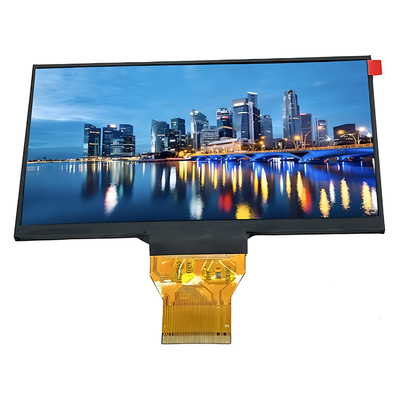

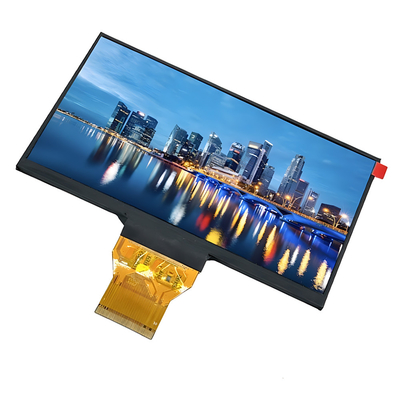

6.2 Zoll 1024*600 IPS TFT LCD RGB Schnittstelle Produktbild
![]()
![]()
Umwelt- und Zuverlässigkeitsprüfungen
| - Nein. | Prüfpunkt | Die Situation | Anmerkungen |
|
1 |
Hochtemperaturbetrieb |
Ts= +80°C, 240 Stunden |
Anmerkung 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Niedertemperaturbetrieb | Ta = -30°C, 240 Stunden | Anmerkung 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Speicherung bei hoher Temperatur | Ta= +80°C, 240 Stunden | IEC60068-2-2 GB2423. 2-89 |
| 4 | Lagerung bei niedrigen Temperaturen | Ta = -30°C, 240 Stunden | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. |
| 5 | Speicherung bei hoher Temperatur und Feuchtigkeit | Ta= +60°C, 90% RH maximal, 160 Stunden |
Einheitliche Regelung für die Verwendung von Kraftstoffen Die in Absatz 1 genannte Regelung gilt nicht. |
|
6 |
Wärmeschlag (Nichtbetrieb) |
-30°C 30 min ~ +80°C 30 min Wechselzeit: 5min, 30 Zyklus |
Fangen Sie mit Kälte an. Temperatur, Ende mit hohe Temperatur die in Anhang I der Verordnung (EG) Nr. 1907/2006 aufgeführte Der Wert der Verbrennungsmenge ist zu messen. |
|
7 |
Elektrostatische Entladung (Betrieb) |
C=150pF, R=330 Ω, 5 Punkte pro Panel Luft: ±8KV, 5 mal; Kontakt: ±4KV, 5 mal Zeit (Umgebung: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 Die in Absatz 1 genannte Bestimmung gilt nicht für die Zulassung von Fahrzeugen. |
|
8 |
Vibrationen (Nicht in Betrieb genommen) |
Frequenzbereich: 10 bis 55 Hz, Schlag: 1.mm Sweep: 10Hz~55Hz~10Hz 2 Stunden für jede Richtung von X.Y.Z. (Zustand der Verpackung) |
Einheitliche Norm IEC 60068-2-6 Die in Absatz 1 genannte Regelung gilt nicht für die Zulassung von Fahrzeugen. |
| 9 | Schlag (Nicht-Betrieb) |
60G 6 ms, ± X, ± Y, ± Z 3 Mal für jede Richtung |
Die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Verfahren sind in Anhang I der Verordnung (EG) Nr. 1907/2006 zu berücksichtigen. |
| 10 | Packungsabfallprüfung |
Höhe: 80 cm, eine Ecke, drei Kanten, 6 Flächen |
IEC60068-2-32 GB/T2423.8-1995 |
