Produktdetails:
|
| Erzeugnis: | 0.96 Zoll TFT-LCD | Entschließung: | 80x160 Punkte |
|---|---|---|---|
| Sichtrichtung: | IPS, freier Blickwinkel | Schnittstelle: | SPI-Schnittstelle |
| Nummer des Pins: | 8 Stifte | Verbindung: | Steckdosen |
| Berührungsbildschirm: | Ohne | Abdeckungsglas: | Anpassbar |
| Oberflächenhelligkeit: | 260 cd/m2 (Nits) | Lebensdauer der LED: | 40,000 Stunden |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | Rohs & Reach-konform |
| Hervorheben: | 0.96 Zoll TFT Grafik-LCD,SPI-Schnittstelle TFT-LCD,80x160 Pixel TFT-LCD |
||
** Datenblatt herunterladen **
SFTO096JY-7183AN Spezifikation.pdf
0.96 Zoll IPS TFT LCD 8 Pins Produkt Einführung
Trotz ihrer geringen Größe werden kleine TFT-LCD-Bildschirme in Branchen wie intelligenten tragbaren Geräten, Instrumenten, Digitalkameras, elektronischen Tags, Kommunikationsgeräten und intelligenten Häusern weit verbreitet.Diese 0.96 Zoll kleiner TFT-Display SFTO096JY-7183AN übernimmt eine SPI-Schnittstelle (Serial Peripheral Interface), die eine Hochgeschwindigkeits-Full-Duplex-Anzeige ist,Synchronkommunikationsbus, der nur vier Leitungen auf den Chippins einnimmt, was Platz für Chip-Pins und PCB-Layout spart.
SFTO096JY-7183AN ist ein vollfarbiges TFT-LCD-Display mit einer Diagonale von 0,96 Zoll und einer Auflösung von 80x160.Das macht es für Benutzer sehr praktisch zu programmieren und zu verwendenDie Modulgröße des Modells SFTO096JY-7183AN beträgt 13,5x27,9x1,5 mm und die Größe der aktiven Fläche 10,8x21,7 mm.
Die im Produkt verwendete IPS-Technologie sorgt dafür, dass die Benutzer die Panoramaansicht des Bildschirms und eine ausgezeichnete Benutzererfahrung aus jeder Richtung erleben können.Die Steuerung ST7735 ist in das Modul integriert, mit einem logischen Stromversorgungsspannungsbereich von 3,0 V bis 3,4 V. Es kann in einem Temperaturbereich von -20 °C bis +70 °C arbeiten und sein Speichertemperaturbereich beträgt -30 °C bis +80 °C.Der FPC von SFTO096JY-7183AN kann nach den Anforderungen des Benutzers angepasst werden und kann mit einem neu entwickelten resistiven Touchscreen (RTP) oder einem kapazitiven Touchscreen ausgestattet werden.
Merkmal
| - Nein. Ich weiß nicht. | Artikel | Inhalt |
| 1 | LCD-Größe | 0.96 Zoll (Diagonal) |
| 2 | Anzeigemodus | Normalerweise schwarz |
| 3 | Entschließung | 80 ((H) RGB x 160 ((V) |
| 4 | Punkte-Pitch | 0.135 (H) x 0,1356 ((V) mm |
| 5 | Aktivbereich | 10.8 ((H) x 21,7 (V) mm |
| 6 | Modulgröße | 13.5 ((H) x 27.9 ((V) x 1.5 ((D) mm |
| 7 | Farbgebung | RGB V vertikaler Streifen |
| 8 | Schnittstelle | SPI 4 LINE |
| 9 | Laufwerk-IC | Der Wert der Zulassung für die Zulassung ist: |
| 10 | Lichtdichte ((cd/m2) | 260 (TYP) |
| 11 | Sichtrichtung | Alle Ansichten |
| 12 | Hintergrundbeleuchtung | 1 weiße LED |
| 13 | Betriebs-Temp. | -20°C bis + 70°C |
| 14 | Speichertemperatur. | -30°C ~ + 80°C |
0.96 Zoll IPS TFT LCD 8 Pins Produktzeichnung
Absolute Höchstratings
| Parameter | Symbol | Min. | Maximal | Einheit |
| Logische Versorgungsspannung | Zulassung | - Oh, nein.3 | 4.6 | V |
| Analogversorgungsspannung | VCC | - Oh, nein.3 | 4.6 | V |
| Betriebstemperatur | Oberste | - 20 | 70 | °C |
| Lagertemperatur | Tst | - 30 | 80 | °C |
| Luftfeuchtigkeit | RH |
- Ich weiß nicht. |
90% (max 60 °C) | RH |
Elektrische Eigenschaften
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Logische Versorgungsspannung | Zulassung | 1.65 | 1.8/2.8 | 3.3 | V |
| Analogversorgungsspannung | VCC | 2.6 | 2.8 | 3.3 |
- Ich weiß nicht. |
| Eingangsstrom | Ich weiß es. |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
Eigenschaften der Hintergrundbeleuchtung
| Artikel | Symbol | Min. | Typ | Maximal | Einheit | Die Situation |
| Vorwärtsspannung | Vf | 3.0 | 3.2 | 3.4 | V |
- Ich weiß nicht. |
| Vorwärtsstrom | Wenn |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
- Ich weiß nicht. |
| Betriebsdauer |
- Ich weiß nicht. |
- Ich weiß nicht. |
40000 |
- Ich weiß nicht. |
Stunden |
Definitionen von Stiftzeichen
|
Ausrüstung |
Symbol |
Beschreibung |
| 1 | LEDA | Anode der Hintergrundbeleuchtung |
| 2 | GND | Boden |
| 3 | Zurücksetzen | LCM-Wiederherstellungs-Pin |
|
4 |
D/C |
Registrieren auswählen D/C = ¥ 1 ¥: Anzeige der Daten. D/C = ¥0 ¥: Befehldaten. |
| 5 | SDA | Eingabe von Seriendaten |
| 6 | SCL | Serien-Uhr-Stift |
| 7 | VDD | Stromversorgung für Analog (2.8V-3.3V) |
| 8 | CS |
Chip auswählen Pin (Low) aktivieren |
Optische Eigenschaften
| Artikel | Symbol | Messbedingungen | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
| Reaktionszeit | Tr+Tf | Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung. | 25 oC |
- |
30 | 40 |
m |
|
Blickwinkel |
θ |
φ = 0o | 25 oC | - | 80 | - |
Der Grad |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Kontrastverhältnis | Zinssatz | - | 25 oC | 800 | - | - | |
|
Farbe der CIE-Koordinate |
Weiß | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Rot | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Grün | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Blau | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| Durchlässigkeit (mit Polarisator) |
5.09 |
% | |||||

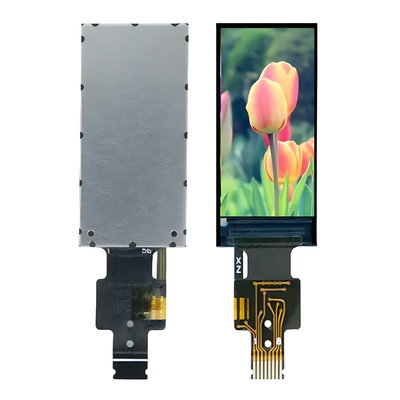

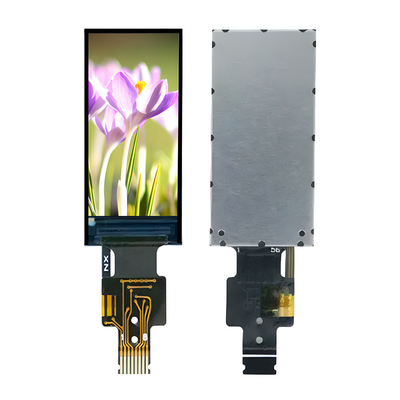

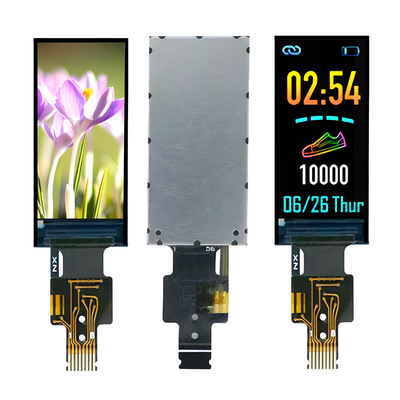

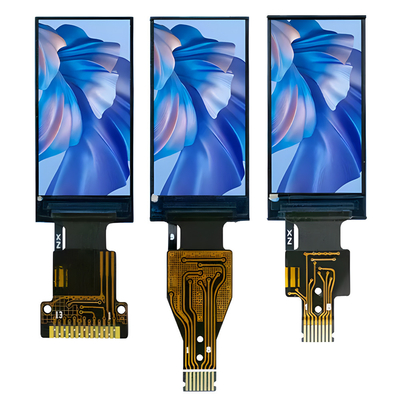

0.96 Zoll IPS TFT LCD 8 Pins Produkt IMagie
