Produktdetails:
|
Erzeugnis: | 1.54 Zoll SPI EPD | Entschließung: | 152x152 Punkte Auflösung |
---|---|---|---|
Nummer des Pins: | 8 Stifte | Schnittstelle: | SPI |
Fahrerelement: | Aktive Matrix EinSi TFTs | Anzeigemodus: | AM EPD |
Anzeige Farbe: | Black+white | Optik: | Alle Betrachten-Winkel |
PCB Umriss Dunkel.: | 32 ((H) x 50 ((V) x 2,2 ((D) mm | Aktivbereich: | 27.512 ((H) x 27.512 ((V) mm |
Pixel Pitch: | 181 x 181 (188 dpi) um | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | 152x152 Punkte E-Tinte Anzeige,1.54" E-Papier-Display,1.5-Zoll-E-Tinte Display |
SPI-Schnittstelle EPD 1,54 Zoll Produkt Einführung
SFEPM154ZYBW-7174AN ist eine aktive Matrix-Elektrophoretik-Anzeige (AM EPD) mit SPI-Schnittstelle.54-Zoll-E-Tinte-Display-Modul hat eine effektive Fläche von 152 × 152 Pixel und kann Bilder mit 1-Bit-Schwarz-Weiß-Fähigkeit anzeigenDieses Modul ist ein TFT-Array-getriebenes elektroforetisches Display, und die integrierte Schaltung umfasst Gate-Treiber, Quelltreiber, MCU-Schnittstelle, Timing-Controller, Oszillator usw. DC-DC, SRAM, LUT, VCOM.Dieses Modul kann für tragbare elektronische Geräte verwendet werden, wie z. B. elektronische Regalmarkierungssysteme (ESL).
Eigenschaften
Mechanische Spezifikation
Parameter | Spezifikationen | Einheit | Anmerkung |
Bildschirmgröße | 1.54 | Inch | |
Auflösung der Anzeige | 152 ((H) × 152 ((V) | Pixel | Dpi:140 |
Aktivbereich | 27.512 mal 27.512 | mm | |
Pixel Pitch | 0181 mal 0. 181 | mm | |
Pixelkonfiguration | Quadrat | ||
Umrissdimension | 32.0(H) ×50.00(V) ×2.5 (D) | mm |
SPI-Schnittstelle EPD 1,54 Zoll Produktzeichnung
Input/Output-Pin-Zuteilung
- Nein.. | Name | Eingang und Ausgang | Beschreibung |
1 | GND | P | Boden |
2 | VCC | P | Stromversorgung für den Chip |
3 | SCL | Ich... | Serial Clock Pin (SPI) |
4 | SDA | Eingang und Ausgang | Seriendaten-Pin (SPI) |
5 | Ressourcen | Ich... | Setzen Sie den Signal-Eingang zurück. |
6 | DC | Ich... | Daten-/Befehlssteuerungspin |
7 | CS | Ich... | Chip wählen Eingabe-Pin |
8 | Beschäftigt | O | Ausgangspin für den aktiven Zustand |
Optische Spezifikationen
Die Messungen erfolgen unter einem Lichtwinkel von 45°, die Messung ist senkrecht, sofern nicht anders angegeben.
Symbol | Parameter | Bedingungen | Min. | Das ist typisch. | Maximal | Einheiten | Anmerkungen |
R | Weiße Reflexionsfähigkeit | Weiß | 30 | 35 | - | % | 8 bis 1 |
Zinssatz | Kontrastverhältnis | Innenräume | 8:1 | - | 8 bis 2 | ||
GN | 2Graue Ebene | - | DS+(WS-DS) *n(m-1) | 8 bis 3 | |||
T Aktualisierung | Zeit der Bildaktualisierung | bei 25 °C | 22 | - | Sekunde | ||
Das Leben | Topr | 1000000 mal oder 5 Jahre |
Anmerkungen:
Lichtmesser, Spektrophotometer für das Auge.
8-2. CR = Oberflächenreflexion bei allen weißen Pixeln/Oberflächenreflexion bei allen schwarzen Pixeln.
8-3. WS: Weißer Zustand, DS: dunkler Zustand
Gleichspannungskennzeichen des Panels
Parameter | Symbol | Bedingungen | Anwendbarer Stift | - Ich weiß nicht. | Das ist typisch. | Maximal | Einheit |
Einerlei Boden | VSS | - | - | 0 | - | V | |
Logische Versorgungsspannung | VCC | - | VCC | 2.2 | 3.0 | 3.7 | V |
Zeit der Bildaktualisierung | - | 25 oC | - | - | 3 | - | Sekunde |
Schlafmodus-Strom |
Islp_VCI |
Gleichspannung ausgeschaltet Keine Uhr. Keine Eingangslast Speicherung von RAM-Daten |
- |
- |
25 |
- |
uA |
Tiefschlafmodus-Strom |
Identifizierung der VCI |
Gleichspannung ausgeschaltet Keine Uhr. Keine Eingangslast RAM-Daten werden nicht gespeichert |
- |
- |
3 |
5 |
uA |

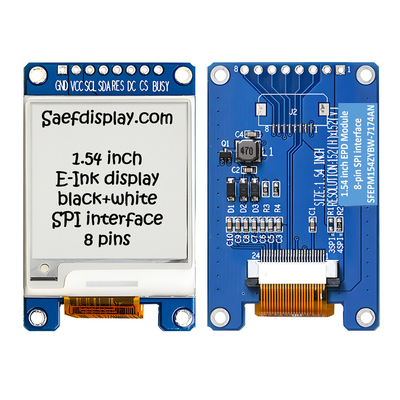

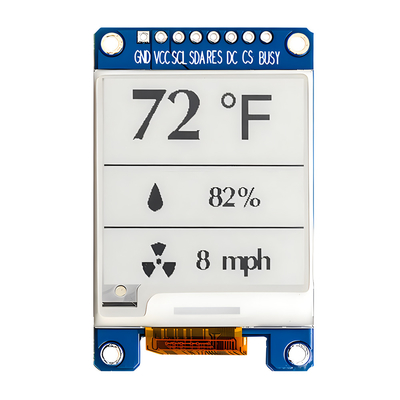

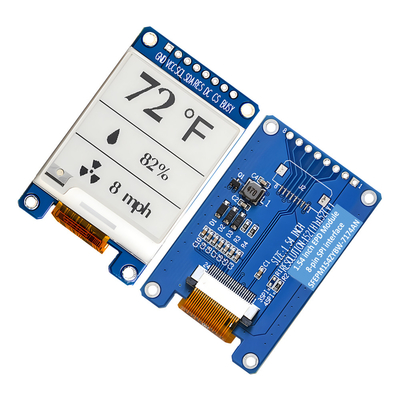

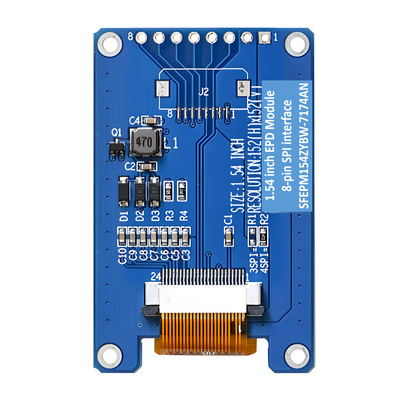

SPI-Schnittstelle EPD 1,54 Zoll Produktbild
