Produktdetails:
|
| Erzeugnis: | 4 Zoll Serial Port SPI TFT-Modul | Modul-Struktur: | TFT+RTP+SPI-PCB |
|---|---|---|---|
| Entschließung: | 480x320 Punkte | Schnittstelle: | 4 Draht SPI |
| Berührungsschirm: | Mit widerstrebendem Touch Screen | Steuerungssysteme: | ILI9488 |
| Umrissdimension: | 55.04x89.3 (mm) | Aktivbereich: | 48.6x64.8 (mm) |
| Nummer des Pins: | 14 Stifte | Betriebstemperatur.: | -20°C bis 70°C |
| Speichertemperatur.: | -30°C bis 80°C | Betriebsspannung: | 3.3V / 5V |
| Stromverbrauch: | ~ 90 mA | Gewicht: | ~ 25 g |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | Rohs & Reach-konform |
| Hervorheben: | SPI TFT-LCD-Modul,480x320 Punkte TFT-LCD-Modul |
||
4 Zoll SPI Serienschnittstelle TFT Modul Product Einführung
Modellnummer:SFTM400XM-7173AT
SFTM400XM-7173AT ist ein 4-Zoll-LCD-Modul, das eine 4-drahtige SPI-Kommunikationsmethode verwendet, mit einem Treiber-IC von ILI9488, einer Auflösung von 480x320, und einer Touch-Funktion (optional).Dieses Modul enthält einen LCD-Display, Hintergrundbeleuchtungssteuerung und Touchscreen-Steuerung.
Merkmal
| Produkt: | 4 Zoll SPI-Modul |
| Modulstruktur: | TFT+RTP+SPI-PCB |
| Die Entschließung: | 480x320 Punkte |
| Schnittstelle: | 4 SPI-Draht |
| Berührungsschirm: | mit resistivem Touchscreen |
| Fahrer-IC: | ILI9488 |
| Umrissdimension: | 61.74 x 108,04 (mm) |
| Aktivbereich: | 51.84 x 86,40 (mm) |
| Nummer des Pins: | 14 Stifte |
| Betriebstemperatur: | -20°C bis 70°C |
| Lagertemperatur: | -30°C bis 80°C |
| Betriebsspannung: | 3.3V / 5V |
| Stromverbrauch: | ~ 90 mA |
| Gewicht: | ~ 71 g |
Hardware-Konfiguration
Der Hardware-Schaltkreis dieses LCD-Moduls besteht aus drei Hauptteilen: LCD-Display-Steuerkreis, Touchscreen-Steuerkreis und Hintergrundbeleuchtungskontrolle.
1, Der LCD-Display-Steuerkreis wird zur Steuerung der Pins des LCD verwendet, einschließlich der Steuerpins und der Datenübertragungspins.
2, Die Steuerungskette mit dem Touchscreen kann die Touchscreen-Touchresponse und die Touch-Koordinatenlesung steuern (Touchscreen optional).
3, Die Hintergrundbeleuchtung Steuerung Schaltung wird verwendet, um die Hintergrundbeleuchtung Helligkeit und Dämpfung zu steuern.Dieser Schaltkreis kann ausgelassen werden und der Hintergrundbeleuchtungsteuerknopf kann direkt mit einem 3.3V Stromversorgung.
4 Zoll SPI Serienschnittstelle TFT Modul Product Zeichnung
Definition von Pin
| - Nein. | Ausrüstung | Beschreibung |
| 1 | VCC | LCD Stromversorgung positiv (3.3V~5V) |
| 2 | GND | LCD-Boden |
| 3 | CS | LCD-Chip auswählen |
| 4 | Zurücksetzen | LCD-Wiederherstellen |
| 5 | DC/RS | LCD-Register/Datenwahlsignal |
| 6 | SDI (MOSI) | LCD-SPI-Bus-Datensignal schreiben |
| 7 | SCK | LCD SPI Bus-Uhrsignal |
| 8 | LED-Leuchte |
Hintergrundbeleuchtung (Hochbeleuchtung, wenn keine Steuerung erforderlich ist, bitte an 3.3V anschließen) |
| 9 | SDO ((MISO) | LCD-SPI-Bus-Datensignal (wenn nicht benötigt, kann es getrennt werden) |
|
Die folgenden sind Touchscreen-Pins. Wenn sie keine Berührungsfunktion haben oder keine Berührungsfunktion benötigen, können sie getrennt werden. |
||
| 10 | T_CLK | Touchscreen-SPI-Bus-Uhrsignal |
| 11 | T_CS | Touchscreen-Chip-Auswahlsignal |
| 12 | T_DIN | Touchscreen SPI-Bus-Eingangssignal |
| 13 | T_DO | Touchscreen SPI-Bus-Ausgangssignal |
| 14 | T_IRQ | Berührungsschirm-Touch-Unterbrechungssignal |

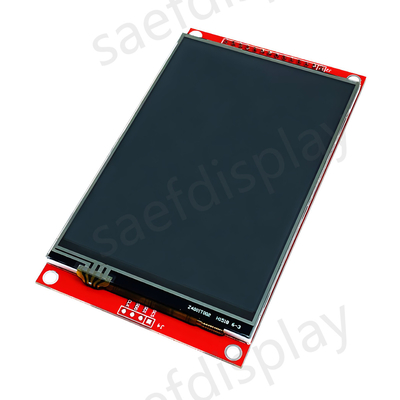

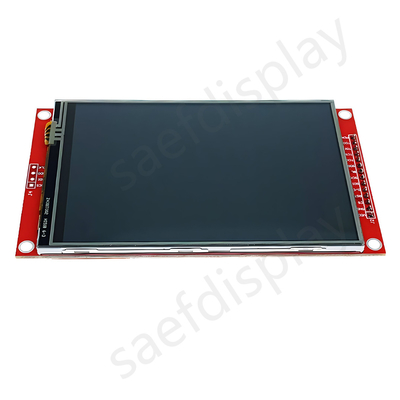

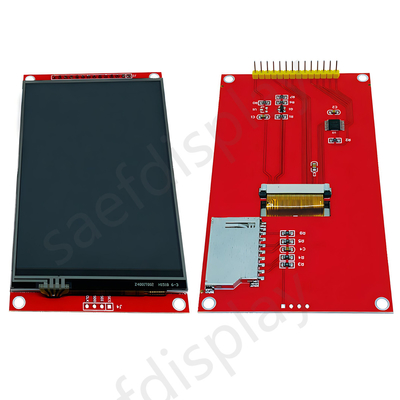

4 Zoll SPI Serienschnittstelle TFT Modul Product Bild
