Produktdetails:
|
Schlüsselwörter: | 7 Zoll TFT Touch Display Modul | Berührungsschirm: | Widerstrebendes Fingerspitzentablett |
---|---|---|---|
Entschließung: | 800*480 | Abdeckungsglas: | ODM |
Schnittstelle: | RGB-Bild | Oberflächenhelligkeit: | 300 Cd/m2 |
Lebensdauer der LED: | 40,000 Stunden | Anzahl der Pins: | 40 |
Kontrollbrett: | Mit | Sichtrichtung: | Um 6 Uhr. |
Hervorheben: | 7 Zoll TFT-LCD-Display,Innolux AT070TN83,800x480 Punkte TFT-LCD-Display |
7" TFT 800x480 Punkte mit RTP Produkt Einführung
Modell Nr.:SF-TC700I-9239D-T (Vollkompatibel mit Innolux AT070TN83)
SF-TC700I-9239D-T ist ein 7-Zoll-TN-transmisives Farb-Aktivmatrix-TFT-LCD-Display mit einem resistiven Touchpanel und einer Auflösung von 800x480 Punkten.Die Modulgröße beträgt 165 (Breite) X104 (Höhe) X6.5 (Tiefe) mm; Effektivfläche 152.4 (W) X91.44 (H) mm. Dieser TFT-Monitor unterstützt eine 24-Bit-RGB-Schnittstelle.Der Bildschirm spiegelt kein Licht und bietet eine bessere Bildqualität..
Das Kontrastverhältnis dieses Moduls beträgt 500:1 (typischer Wert) und die Helligkeit 300 nits (typischer Wert).Dieses Modul arbeitet in einem Temperaturbereich von -20 bis +70 °C, bei Lagertemperaturen zwischen -30 und +80 °C.
Eigenschaften
Artikel | Spezifikation |
LCD-Größe | 7.0 Zoll (Diagonal) |
Treiberelement | a-Si TFT-Aktivmatrix |
Entschließung | 800X3 ((RGB) X480 |
Anzeigemodus | Normalerweise weiß, übertragbar |
Punkte-Pitch | 0.0635 ((W) X0.1905 ((H) mm |
Aktivbereich | 152.4 (W) X91.44 (H) mm |
Modulgröße | 165 ((W) X104 ((H) X6.5 ((D) mm |
Oberflächenbehandlung | Anti-Glanz |
Farbgebung | RGB-Streifen |
Schnittstelle | Digitale (TTL) |
Hintergrundlicht-Stromverbrauch | 2.500 W (Typ.) |
Leistungsaufnahme des Panels | 0.825W (Typ.) |
7" TFT 800x480 Punkte mit RTP-Produktzeichnung
Definition von Pin
Nummer der Anschrift. | Symbol | Eingang und Ausgang | Funktion |
1 | VLED | P | Stromversorgung für LED-Treiber |
2 | VLED | P | Stromversorgung für LED-Treiber |
3 | ADJ | Ich... | Einstellen Sie die LED-Helligkeit mit PWM-Pulse |
4 | GLED | P | Boden für LED-Schaltkreis |
5 | GLED | P | Boden für LED-Schaltkreis |
6 | VCC | P | Stromversorgung für digitale Schaltungen |
7 | VCC | P | Stromversorgung für digitale Schaltungen |
8 | Modus | Ich... | Steuerung des Modus DE oder HV |
9 | DE | Ich... | Daten aktivieren |
10 | VS | Ich... | Vsync-Signalinput |
11 | HS | Ich... | Hsync-Signal-Eingang |
12 | GND | P | Kraftbefestigung |
13 | B5 | Ich... | Blaue Dateneingabe (MSB) |
14 | B4 | Ich... | Blaue Dateneingabe |
15 | B3 | Ich... | Blaue Dateneingabe |
16 | GND | P | Kraftbefestigung |
17 | B2 | Ich... | Blaue Dateneingabe |
18 | B1 | Ich... | Blaue Dateneingabe |
19 | B0 | Ich... | Blaue Dateneingabe (LSB) |
20 | GND | P | Kraftbefestigung |
21 | G5 | Ich... | Grüne Dateneingabe (MSB) |
22 | G4 | Ich... | Grüne Dateneingabe |
23 | G3 | Ich... | Grüne Dateneingabe |
24 | GND | P | Kraftbefestigung |
25 | G2 | Ich... | Grüne Dateneingabe |
26 | G1 | Ich... | Grüne Dateneingabe |
27 | G0 | Ich... | Grüne Dateneingabe (LSB) |
28 | GND | P | Kraftbefestigung |
29 | R5 | Ich... | Rot-Datenzufuhr (MSB) |
30 | R4 | Ich... | Eingabe der roten Daten |
31 | R3 | Ich... | Eingabe der roten Daten |
32 | GND | P | Kraftbefestigung |
33 | R2 | Ich... | Eingabe der roten Daten |
34 | R1 | Ich... | Eingabe der roten Daten |
35 | R0 | Ich... | Rot-Datenzugabe (LSB) |
36 | GND | P | Kraftbefestigung |
37 | DCLK | Ich... | Musteruhr |
38 | GND | P | Kraftbefestigung |
39 | L/R | Ich... | Linke oder rechte Scanrichtung auswählen |
40 | Einheitlich | Ich... | Auswählen der Auf- oder Abläuferichtung |
Typische Betriebsbedingungen
Artikel | Symbol | Werte | Einheit | ||
- Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||
Leistungsspannung | VCC | 3.1 | 3.3 | 3.5 | V |
VLED | 4.8 | 5 | 5.2 | V | |
Icc | - | 250 | 300 | mA | |
Laufender Verbrauch | ILED | - | 500 | 550 | mA |
Eingangslogik Hochspannung | HIV | 0.7VCC | - | VCC | V |
Eingangslogik Niederspannung | VIL | 0 | - | 0.3VCC | V |
Lebensdauer der LED | - | 40,000 | - | - | Hrs. |
Optische Spezifikationen
Artikel | Symbol | Die Situation | Werte | Einheit | ||
- Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | ||||
Blickwinkel (CR ≥ 10) | θL | Φ=180° (um 9 Uhr) | 60 | 70 | - | Grade |
θR | Φ=0°(3 Uhr) | 60 | 70 | - | ||
θT | Φ=90° (um 12 Uhr) | 40 | 50 | - | ||
θB | Φ=270° ((6 Uhr) | 60 | 70 | - | ||
Reaktionszeit | Tonnen | Normal θ=Φ=0° | - | 10 | 20 | msec |
Zuschlag | - | 15 | 30 | msec | ||
Kontrastverhältnis | Zinssatz | 400 | 500 | - | - | |
Farbchromatik | WX | 0.26 | 0.31 | 0.36 | - | |
WY | 0.28 | 0.33 | 0.38 | |||
Lichtvermögen | L | 250 | 300 | - | cd/m2 | |
Einheitlichkeit der Leuchtkraft | Zwei Jahre | 70 | 75 | - | % |

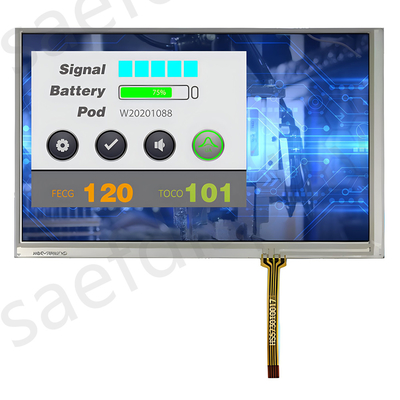

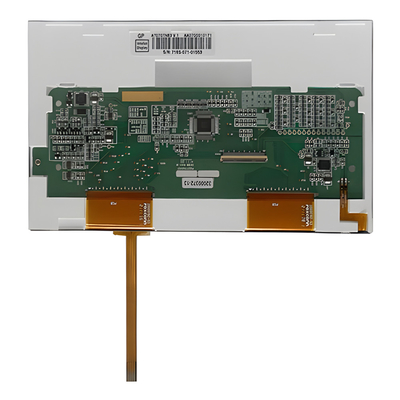

7" TFT 800x480 Punkte mit RTP Produktbild
