Produktdetails:
|
| Erzeugnis: | 9 Zoll RGB TFT | Entschließung: | 800 RGB x 480 |
|---|---|---|---|
| Berührungsschirm: | RTP | Schnittstelle: | RGB-Bild |
| Oberflächenhelligkeit: | 400 cd/m2 (Nits) | Sichtrichtung: | 6H |
| Nummer des Pins: | 50 Pins | Umriss Dim.: | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) (mm) |
| Aktivbereich: | 201.8 (H) x 114,5 (V) (mm) | Oberflächenbehandlung: | Festbeschichtung ((3H) |
| Anzeigen von Farben: | 16,7 M | Verbindung: | ZIF |
| Betriebstemperatur.: | -20°C bis +70°C | Speichertemperatur.: | -30°C bis +80°C |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 9 Zoll Schönheitsgerät Bildschirm,800x480 Schönheitsgeräte Anzeigeschirm,Bildschirm des RTP-Schönheitsgeräts |
||
9 Zoll TFT-LCD 800x480 mit RTP Produkt Einführung
SFTO900SH-7170A4T ist ein 800 × 4800 TN TFT LCD-Display mit hoher Helligkeit.Dieses TFT-Modul verwendet TN-Technologie, mit einem typischen Seitenverhältnis von 4:3 und einem weiten Blickwinkel (70/70/50/70 Grad), was einen guten Kostenvorteil bietet und die visuelle Erfahrung der Kunden mit ihren Produkten verbessert.
Darüber hinaus bietet der SFTO900SH-7170A4T drei Produktmerkmale: hohe Helligkeit (1000 cd/m2), hoher Kontrast (800:1) und Anti-Blendung.Diese Funktionen verbessern die Bilddarstellung in komplexen Lichtumgebungen, die visuelle Erfahrung von Kundenprodukten unter verschiedenen Bedingungen zu verbessern.
Das TFT-Modul verwendet eine 24-Bit-RGB-Schnittstelle (Anschluss Hirose FT12A-50S-0.5H).Es wird häufig in Geräten und Messgeräten, Bueaty-Geräten, GPS-Geräten, POS-Terminals, Bargeldlesern, Scannern,Heimautomation, Konferenzgespräche, Analysatoren, Haushaltsgeräte, Heimautomation und Sicherheitssysteme.
Eigenschaften
| Artikel | Spezifikation |
| LCD-Größe | 9.0 Zoll (Diagonal) |
| Treiberelement | a-Si TFT-Aktivmatrix |
| Entschließung | 800 × 3 ((RGB) × 480 |
| Anzeigemodus | Normalerweise weiß, übertragbar |
| Punkte-Pitch | 0.0825 ((W) × 0.2327 ((H) mm |
| Aktivbereich | 198.000(W) × 111,696 ((H) mm |
| Modulgröße | 211.1 ((W) × 126,5 ((H) × 5,9 ((D) mm |
| Modulgröße (mit RTP) | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) mm |
| Oberflächenbehandlung | Anti-Glanz |
| Farbgebung | RGB-Streifen |
| Schnittstelle | RGB-Bild |
| Anzeigerichtung ((Grau Inversion) | 6 Uhr |
| Hintergrundlicht-Stromverbrauch | 2.046W ((Typ.) |
| Leistungsaufnahme des Panels | 0.360W (Typ.) |
| Gewicht | TBD |
9 Zoll TFT LCD 800x480 mit RTP ProduktZeichnung
Absolute Höchstratings
|
Artikel |
Symbol |
Werte |
Einheit |
Anmerkung |
|
| - Ich weiß nicht. | Max, du bist ein guter Mann. | ||||
|
Leistungsspannung |
DVDD | - Oh, nein.3 | 5.0 | V | |
| AVDD | - Oh, nein.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - 12 Jahre.0 | - Zwei.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Betriebstemperatur Lagertemperatur |
Top | - 20 | 70 | °C | |
| TST | - 30 | 80 | °C | ||
| LED-Umkehrspannung | VR | - | 1.2 | V | Jede LED Anmerkung 2 |
| LED Vorwärtsstrom | Wenn | - | 25 | mA | Jede LED |
Aktueller Verbrauch
(GND=AVSS=0V)
|
Artikel |
Symbol |
Werte |
Einheit |
Anmerkung |
||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | ||||
|
Strom für Fahrer |
IGH | - | 0.3 | 1 | mA | VGH = 17,0 V |
| IGL | - | 0.3 | 1 | mA | VGL = -5,0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3,3 V | |
| IAVDD | - | 32 | 50 | mA | Einheitliche Antriebsspannung | |
Fahrbedingungen mit Hintergrundlicht
|
|
Symbol |
Werte |
Einheit |
||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||
| Spannung für LED-Hintergrundbeleuchtung | VL | 8.4 | 9.3 | 10.2 | V |
| Strom für LED-Hintergrundbeleuchtung | Die | 198 | 220 | 242 | mA |
| Lebensdauer der LED | - | 40,000 | - | - | Hrs. |
Definition von Pin
| - Nein. Ich weiß nicht. | Symbol | Ein- und Auslauf | Funktion |
| 1 | VLED | - | Leistung für LED-Hintergrundbeleuchtung |
| 2 | VLED | - | Leistung für LED-Hintergrundbeleuchtung |
| 3 | GLED | - | Boden für LED-Hintergrundbeleuchtung |
| 4 | GLED | - | Boden für LED-Hintergrundbeleuchtung |
| 5 | GND | P | Kraftbefestigung |
| 6 | VCOM | Ich... | Durchschnittliche Spannung |
| 7 | DVDD | P | Leistung für digitale Schaltungen |
| 8 | Modus | Ich... | DE/SYNC-Modus ausgewählt |
| 9 | DE | Ich... | Dateneingabe aktiviert |
| 10 | VS | Ich... | Vertikaler Synchronisierungs-Eingang |
| 11 | HS | Ich... | Horizontale Synchronisierungseingabe |
| 12 - 19 | B7 - B0 | Ich... | Blaue Daten (MSB) |
| 20 - 27 | G7 - G0 | Ich... | Grüne Daten (MSB) |
| 28 - 35 | R7 | Ich... | Rote Daten (MSB) |
| 36 | GND | P | Stromversorgung |
| 37 | DCLK | Ich... | Musteruhr |
| 38 | GND | P | Stromversorgung |
| 39 | L/R | Ich... | Links / rechts auswählen |
| 40 | Einheitlich | Ich... | Aufwärts-/Abwärtswahl |
| 41 | VGH | P | Schnittstelle an Spannung |
| 42 | VGL | P | Schnittstelle OFF Spannung |
| 43 | AVDD | P | Leistung für analoge Schaltungen |
| 44 | Zurücksetzen | Ich... | Globaler Reset-Pin. |
| 45 | NC | - | Keine Verbindung. |
| 46 | VCOM | Ich... | Durchschnittliche Spannung |
| 47 | DITHB | Ich... | Ditheringfunktion |
| 48 | GND | P | Stromversorgung |
| 49 | NC | - | Keine Verbindung. |
| 50 | NC | - | Keine Verbindung. |

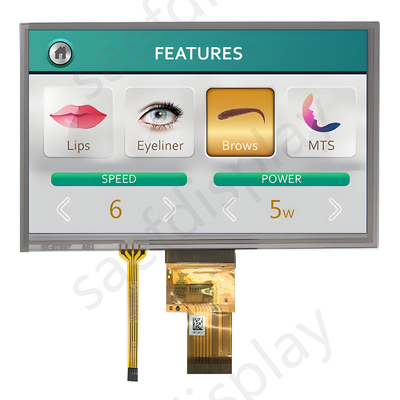

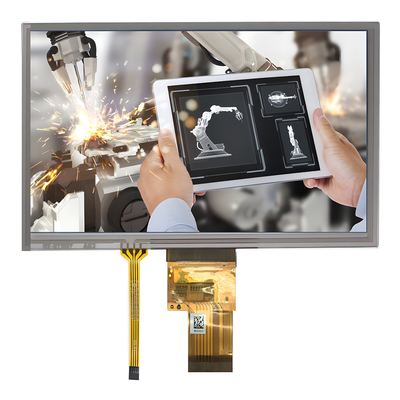

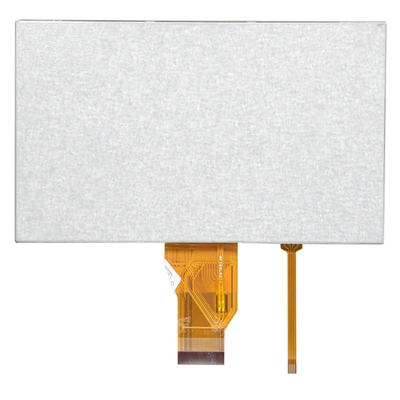

9 Zoll TFT LCD 800x480 mit RTP ProduktBild
Zuverlässigkeitsprüfung
| Prüfpunkt |
Prüfungszustand
|
Inspektion nach Prüfung |
| Hochtemperaturbetrieb | 85°C für 96 Stunden |
Nach Abschluss der Prüfung müssen die geprüften LCD-Proben vor der funktionellen und visuellen Prüfung mindestens 2-4 Stunden in eine Umgebung mit normaler Raumtemperatur und Luftfeuchtigkeit gebracht werden.Die Proben dürfen folgende Mängel nicht aufweisen:: 2Jedes getestete Modul kann nur für eines der Prüfvorhaben verwendet werden. |
| Niedertemperaturbetrieb | -30°C für 96 Stunden | |
| Speicherung bei hoher Temperatur | 85°C für 96 Stunden | |
| Lagerung bei niedrigen Temperaturen | -30°C für 96 Stunden | |
| Hochtemperaturbetrieb Luftfeuchtigkeitbetrieb | 60°C, 90% RH für 72 Stunden | |
| Wärmeschock | -10°C (~ 30 min) ~ +25°C (~ 5 min) ~ +60°C (~ 30 min) für 10 Zyklen | |
| Vibrationsprüfung (ohne Betrieb) |
Frequenz: 10 bis 55 Hz Amplitude:1.0mm Zeit: 11 Minuten Prüfdauer: 6 Zyklen für jede Richtung von X, Y, Z |
|
| Prüfung der statischen Elektrizität | Berührung ±4KV, Luftberührung ±8KV |
