Produktdetails:
|
| Schlüsselwörter: | TFT mit 7-Zoll-Kapazität-Touchscreen | Berührungsschirm: | CTP ((Kapazitäts-Touchscreen) |
|---|---|---|---|
| Entschließung: | Punkte 1024x600 | Abdeckungs-Glas-Maß: | Konning Gorilla 2 |
| LCM-Schnittstelle: | RGB-Bild | Oberflächenhelligkeit: | 1000 Nissen |
| EMS: | mit EMI-Schutz | Oberflächenhärte: | >7H |
| Stoßbeständigkeit: | IK08 | Lebensdauer der LED: | 40,000 Stunden |
| Schrauben: | 50 Stifte | Sichtrichtung: | Alle Blickwinkel (80/80/80/80) |
| Staubdicht: | mit 3M VHB | CTP-Schnittstelle: | I2C |
| Betriebstemperatur.: | – 30℃ zu +75℃ | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | Ich08 TFT Display,Glas 3mm TFT Display |
||
Produkteinführung
SAEF Technology SFTO700XC-7026ACT verwendet als Abdeckplatte Corning Gorilla 3mm Glas, das IK08 Stoßfestigkeit und eine Oberflächenhärte von bis zu 7H aufweist.Es gibt mehrere Funktionsmöglichkeiten für die GlasoberflächenbehandlungWir können die Produkte nach den spezifischen Anforderungen unserer Kunden anpassen.Die Größe des Abdeckglases kann nach Anforderung des Kunden angepasst werden. Um Staubvermeidung zu erreichen, werden wir 3M VHB auf die Stufen auf der Rückseite des Glases auftragen, die vollständig verhindern können, dass Staub in das Gerät des Benutzers gelangt.Wir haben auch eine antistatische Behandlung durchgeführtDurch Kontakt-statische Elektrizitätstests erreichte der statische Strompegel des Produkts/der Benutzergeräte 8 KV und durch luftstatische Elektrizitätstests erreichte er 10 KV.Eine weitere Anwendungsmöglichkeit besteht darin, dass das Produkt perfekte Berührungseffekte haben kann, ob mit bloßen Händen oder mit Kunststoffhandschuhen.
SAEF Technology SFTO700XC-7026ACT wird derzeit von Kunden mit einer Helligkeit von 1000nits verwendet.500- und 1500-Nit-Anwendungen, um den Bedürfnissen der Benutzer in verschiedenen Umgebungen gerecht zu werden.
Produktschnelle Details
1. LCD Größe: 7 ′′ Zoll TFT
2Auflösung: 1024x600
3Blickwinkel: frei, alle Blickwinkel
4- Größe: 164x97x2.6mm
5. LCM-Schnittstellenart: RGB
6. CTP-Schnittstellenart: I2C
7. Temperatur: Oberste -30°C bis +75°C; Tst -30°C bis +80°C
8. Touch-Panel: Kapazitiver Touch-Bildschirm ((CTP)
Spezifikation
| Merkmal | Spezifikationen | |
| Anzeige Spezifikation. | LCD-Typ | 70,0 Zoll |
| Entschließung (H) | 1024 (RGB) × 600 | |
| Technologieart | a-Si TFT | |
| Pixelkonfiguration | RGB-Vertikalstreifen | |
| Anzeigemodus | Normalerweise schwarz | |
| Oberflächenbehandlung | Glanz | |
| Sichtrichtung | Alle | |
| Inversionsrichtung der Graustufen | - Nein. | |
|
Mechanische Eigenschaften |
UmrissAbmessungen (W x H x T) (mm) | 218.42 mal 146,9 mal 9.55 |
| Aktivfläche ((mm) | 154.21 mal 85.92 | |
| Mit/ohne Touchscreen | Mit CTP | |
| Typ des Übereinstimmungsverbinders | 50PIN 0,5PITCH | |
| Typ der Hintergrundbeleuchtung | LED-Leuchte | |
| Gewicht (g) | TBD | |
| Elektrische Eigenschaften | Schnittstelle | RGB-Bild |
| Anzahl der Farben | 16.7M | |
| Treiber-IC | Htc-A1 und Htc-A2 | |
| CTP IC | Gewichtung: | |
Zeichnung
| - Nein. Ich weiß nicht. | Pin-Name | Beschreibung |
| 1 | LED-A1 | Leistungsspannung für LED-Hintergrundbeleuchtung Anode |
| 2 | LED-A2 | Leistungsspannung für LED-Hintergrundbeleuchtung Anode |
| 3 | LED-K1 | Leistungsspannung für LED-Hintergrundbeleuchtung Kathode |
| 4 | LED-K1 | Leistungsspannung für LED-Hintergrundbeleuchtung Kathode |
| 5 | GND | Kraftbefestigung |
| 6 | VCOM | VCOM-Spannung |
| 7 | DVDD | Leistung für digitale Schaltungen |
| 8 | Modus | Steuerung des Modus DE oder HV.H:DE-Modus.L:HSD/VSD-Modus |
| 9 | DE | Daten aktivieren |
| 10 | VS | Vsync-Signalinput |
| 11 | HS | Hsync-Signal-Eingang |
| 12 | B7 | BLUE Datensignal (MSB) |
| 13 | B6 | Blaues Datensignal |
| 14 | B5 | Blaues Datensignal |
| 15 | B4 | Blaues Datensignal |
| 16 | B3 | Blaues Datensignal |
| 17 | B2 | Blaues Datensignal |
| 18 | B1 | Blaues Datensignal |
| 19 | B0 | BLUE Datensignal (LSB) |
| 20 | Die G7 | GREEN Datensignal (MSB) |
| 21 | G6 | Grünes Datensignal |
| 22 | G5 | Grünes Datensignal |
| 23 | G4 | Grünes Datensignal |
| 24 | G3 | Grünes Datensignal |
| 25 | G2 | Grünes Datensignal |
| 26 | G1 | Grünes Datensignal |
| 27 | G0 | GREEN Datensignal (GSB) |
| 28 | R7 | RED-Datensignal (MSB) |
| 29 | R6 | RED-Datensignal |
| 30 | R5 | RED-Datensignal |
| 31 | R4 | RED-Datensignal |
| 32 | R3 | RED-Datensignal |
| 33 | R2 | RED-Datensignal |
| 34 | R1 | RED-Datensignal |
| 35 | R0 | RED Datensignal (LSB) |
| 36 | GND | Kraftbefestigung |
| 37 | DCLK | DATEN-UHR |
| 38 | GND | Kraftbefestigung |
| 39 | L/R | Wählen Sie links oder rechts die Scanrichtung aus. |
| 40 | Einheitlich | Wählen Sie nach oben oder unten Scannerichtung. |
| 41 | VGH | Schnittstelle an Spannung |
| 42 | VGL | Schnittstelle OFF Spannung |
| 43 | AVDD | Leistungsspannung für analoge Schaltungen. |
| 44 | Zurücksetzen | Globaler Wiederaufsetzungs-Pin |
| 45 | NC | Keine Verbindung. |
| 46 | VCOM | VCOM-Spannung |
| 47 | DITHB |
Dithering-Funktion.H:6bit Auflösung ((letzte 2 Bit der Eingabedaten Abgekürzt) L:8bit Auflösung (Standard-Einstellung) |
| 48 | GND | Kraftbefestigung |
| 49 | NC | Keine Verbindung. |
| 50 | NC | Keine Verbindung. |

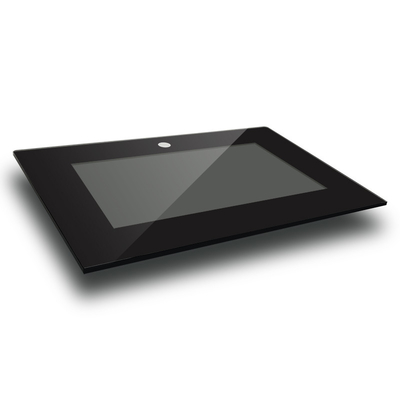

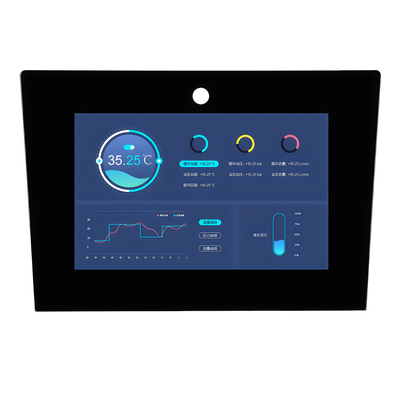

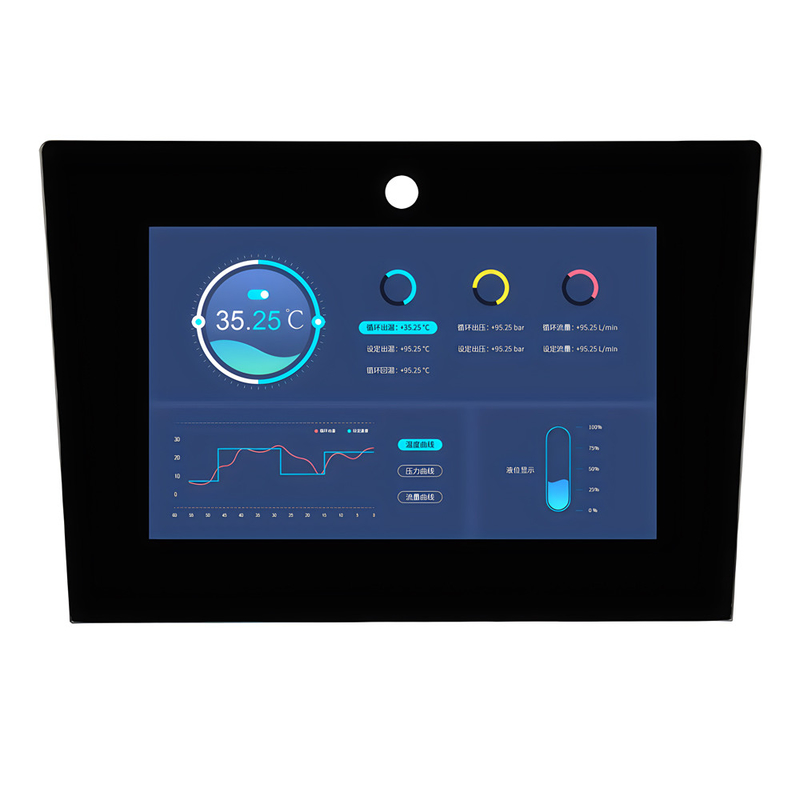

Produktbild
