Produktdetails:
|
| Erzeugnis: | 20,6 Zoll TFT-LCD-Display | Entschließung: | 480 x 320 |
|---|---|---|---|
| Sichtrichtung: | IPS, alle Blickwinkel | Berührungsschirm: | Resistentes Berührungsteil (RTP) |
| Steuerungssysteme: | R61531 | Nummer des Pins: | 40 Stifte |
| Verbindung: | FPC-Verbindungsstückart | Oberflächenhelligkeit: | 250 cd/m2 (Nits) |
| Betriebstemperatur: | -20°C bis +70°C | Schnittstelle: | MCU |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 480x320 Resistive Touchscreen TFT-LCD,2.6 Zoll resistiver Touchscreen TFT-LCD,MCU-Schnittstelle Resistiver Touchscreen TFT-LCD |
||

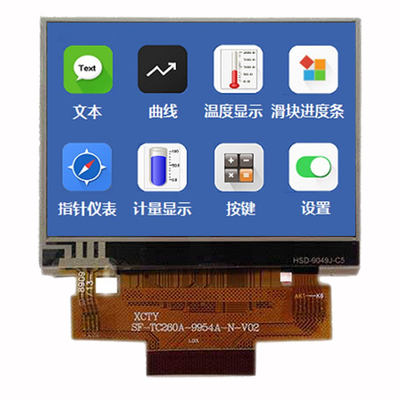

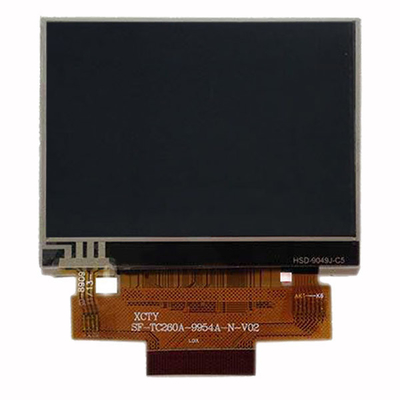

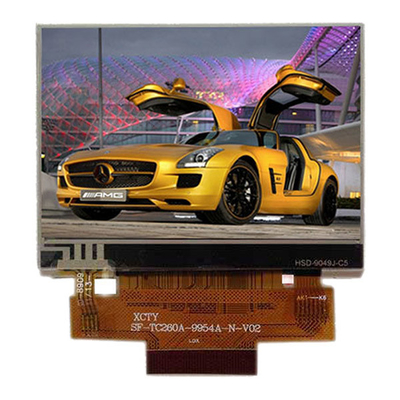

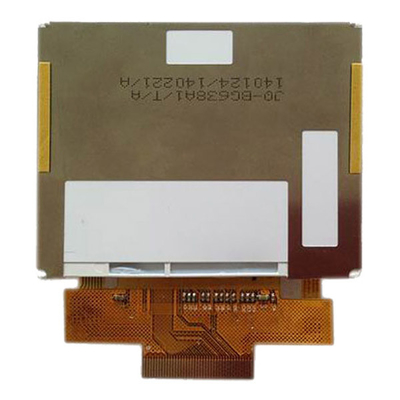

Über diesen Artikel Resistiver Touchscreen TFT LCD 2,6 Zoll SF-TC260A-9954A-T
Beschreibung
Das 2,6-Zoll-resistive Touchscreen TFT-LCD-Display SF-TC260A-9954A-T ist ein weit verbreitetes Displayprodukt in verschiedenen elektronischen Geräten.6 Zoll SF-TC260A-9954A-T: Die diagonale Größe des Displays beträgt 2,6 Zoll, mit resistiver Touchscreen-Technologie, MCU-Schnittstelle, 480x320 Pixel Auflösung und 262K Vollfarbtechnologie,so dass das gesamte Display klare und lebendige Bilder liefert- Einführung der IPS-Technologie, um den Benutzern einen weiten Blickwinkel zu bieten und die Bildqualität von verschiedenen Blickwinkeln aufrechtzuerhalten.Der Betriebstemperaturbereich dieses Produkts beträgt -20 ° C bis 70 ° C, geeignet für verschiedene Anwendungsumgebungen.
Zeichnung
![]()
![]()
PIN-Beschreibung
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | Zwei Jahre | Eingang und Ausgang | Touch-Panel-Eingabezeichen |
| 2 | XL | Eingang und Ausgang | Touch-Panel-Eingabezeichen |
| 3 | YD | Eingang und Ausgang | Touch-Panel-Eingabezeichen |
| 4 | XR | Eingang und Ausgang | Touch-Panel-Eingabezeichen |
| 5 | GND | P | Boden |
| 6 | Zulassung | P | Stromversorgung 2.8V/1.8V Spannung |
| 7 | VCI | P | Stromversorgung2.8V Spannung |
| 8 | Immobilien | Ich... | 8BIT/16BIT Auswahl |
| 9 | GND | P | Boden |
| 10 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
| 11 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 12 | RS | Ich... | Befehl/Daten-Selektionssignal. |
| 13 | GND | P | Boden |
| 14 | WR | Ich... | Schreiben Sie Stroboskopsignal |
| 15 | Forschung und Entwicklung | Ich... | Lesen Sie das Stroboskopsignal. |
| 16 bis 31 | Die Daten werden in der Tabelle 1 aufgeführt. | Eingang und Ausgang | Datensignal |
| 32 | GND | P | Boden |
| 33 | LED_A | P | LED-Anode |
| 34 | LED_K1 | P | LED-Kathode |
| 35 | LED_K2 | P | LED-Kathode |
| 36 | LED_K3 | P | LED-Kathode |
| 37 | LED_K4 | P | LED-Kathode |
| 38 | LED_K5 | P | LED-Kathode |
| 39 | LED_K6 | P | LED-Kathode |
| 40 | GND | P | Boden |
Maximale absolute Grenze
| Artikel 1 | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
Gleichspannungsmerkmale (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
| Betriebsspannung | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Versorgungsstrom | IDD | - | - | 5 | mA | VDD = 2,8 V, Ta = 25 °C |
| Eingangsspannung | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Eintrittsdurchfluss | IIL | - Einer.0 | - | 1.0 | mA | VIN=VDD oder VSS |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel 1 | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
Anmerkung |
| Versorgungsspannung | Vf | 3 | 3.2 | 3.4 | V | Wenn= 90 mA | - |
| Versorgungsstrom | Wenn | - | 90 | - | mA | - | - |
| Umkehrspannung | - Ich weiß. | - | - | 5 | V | - | |
| Leistungsausfall | Pd | - | 192 | - | mW | - | |
| Lichtstärke für LCM |
- |
250 | 300 | - | Cd/m2 | Wenn= 90 mA | - |
| Einheitlichkeit für LCM | - | 80 | - | - | In % | Wenn= 90 mA | - |
| Hintergrundlichtfarbe | Weiß | ||||||
Spezifikationen der Touchscreen-Panels
| Artikel 1 | Symbol | - Ich weiß nicht. | Der Typ. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| Transparenz | - | - | 82 | - | % | |
| Nebel | - | - | 1 | - | % | |
| Oberflächenhärte | - | - | 3 | - | H | |
| FPC Schälfestigkeit | - | 5 | - | N | ||
| FPC-Biegen | - | - | 3 | - | Zyklus | |
| Eintrittskraft | - | - | 50 | Frau der Frau | ||
| Nennspannung | V-Berührung | 7 | V | |||
| X-Achsenwiderstand | Rx | 200 | 500 | |||
| X-Achsenwiderstand | - Das ist das. | 400 | 1000 | |||
| Linearität | - | - | ± 15 | ± 20 | % | - |
| Ich habe geredet. | - | - | - | 20 | m | - |
| Widerstand gegen Isolierung | - Ich weiß. | 10 | - | - | MΩ | - |
| Anmerkungen Leben | - | 50,000 | - | - | Zeiten | - |
| Eingabezeit | - | 1,00,000 | - | - | Zeiten | - |
Optische Eigenschaften
| - Nein. Ich weiß nicht. | Artikel 1 Buchstabe a | Symbol | Bedingungen | Spezifikation | Einheit | Anmerkung | |||
| Min. | Typ | Maximal | |||||||
| 1 | Reaktionszeit | Tr+Tf | 25°C | - | 15 | - | Frau. | (1) (2) | |
| 2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Kontrastrate | Die |
θ=0, Normaler Blickwinkel |
- | 600 | - | - | (1) (3) | |
| 4 |
Beobachtung Winkel
|
- Ich weiß. | θR | Zinssätze | 80 | - | Der Grad | - | |
| θL | 80 | - | |||||||
| Ich weiß. | Θ+ | 80 | - | ||||||
| - Das ist... | 80 | - | |||||||
