Produktdetails:
|
Erzeugnis: | 4 Zoll TFT-LCD-Touchscreen | Berührungsschirm: | Resistentes Berührungsteil (RTP) |
---|---|---|---|
Entschließung: | 480x800 | Sichtrichtung: | Um 12 Uhr. |
Steuerungssysteme: | ILI9806E | Nummer des Pins: | 51 Stifte |
Verbindung: | Steckdosen | Oberflächenhelligkeit: | 300 cd/m2 (Nits) |
Schnittstelle: | RGB-Bild | Lebensdauer der LED: | 40,000 Stunden |
Betriebs-Temp.: | -20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | Resistiver Touchscreen TFT-LCD-Display,RGB-Interface TFT-LCD-Display |
480x800 4" Resistiver Touchscreen TFT-Display
Teilnummer: SF-TC397H-8783A-T
SF-TC397H-8783A-T ist ein 4 Zoll TFT-LCD-Modul. Es besteht aus einem TFT-LCD-Panel, einem Treiber-IC, FPC, einer Rücklicht-Einheit. Die 4" Anzeigefläche enthält 480 X ((RGB) X 800 Pixel und kann bis zu 262K Farben anzeigen.Dieses Produkt entspricht dem Umweltkriterium RoHS.
Dieses grafische TFT-Display-Modul ist ein 3,97-Zoll-Diagonal-Full-Colour-TFT.mit einem integrierten widerstandsfähigen Touchscreen, der an den Hauptschalter für das Display angeschlossen wirdDieses LCD TFT verfügt über einen eingebauten Controller und eine 2,8V-Einzelspannung für Versorgung und Logik. Es verwendet eine RGB-Schnittstelle, die über Verbindungen zum Display angegeben wird.
Dieses Modul sieht fantastisch aus, zeigt alle Informationen in Farbe, es wird in Kaffeemaschinen, Mikrowellen, Scannern, Heimautomation, Zugangskontrollsystemen, Überwachungsausrüstung,Analysegeräte, Sicherheitssystem, Bewässerungssystem für Gärten usw.
Eigenschaften
Produkt: | 4 Zoll TFT-LCD-Touchscreen |
Die Entschließung: | 480x800 |
Schnittstelle: | RGB-Bild |
Fahrer-IC: | ILI9806E |
Verbindung: | Steckdosen |
Betriebstemperatur: | -20°C bis +70°C |
Berührungsschirm: | Resistives Berührungsteil (RTP) |
Blickrichtung: | Um 12 Uhr. |
Nummer des Pins: | 51 Stifte |
Oberflächenleuchtigkeit: | 300 Cd/m2 (Nits) |
Lebensdauer der LED: | 40,000 Stunden |
Einhaltung der Vorschriften: | REACH- und RoHS-konform |
480x800 4" resistiver Touchscreen TFT-Display Produktzeichnung
PIN-Beschreibung
Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
1 | LEDK | O | LED-Kathode |
2 | LEDA | O | LED-Anode |
3 | Zwei Jahre | Ich... | Touch-Panel-Eingabezeichen |
4 | XL | Ich... | Touch-Panel-Eingabezeichen |
5 | YD | Ich... | Touch-Panel-Eingabezeichen |
6 | XR | Ich... | Touch-Panel-Eingabezeichen |
7 | GND | Ich... | Boden |
8 | VCI | Ich... | Stromversorgung 2.8V Spannung |
9 | NC | - | Geöffnet |
10 | Zulassung | Ich... | Stromversorgung 1,8 V Spannung |
11 | TE | Ich... | Ausgang der Trennwirkung |
12 | SDO | - | SPI-Schnittstellen-Eingabe-/Ausgabe-Pin |
13 | SDI | Ich... | SPI-Schnittstellen-Eingabe-/Ausgabe-Pin |
14 | WR/SCL | - | SPI-Uhrsignal |
15 | CSX | Ich... | Eingangspin für das Chipwahlsignal |
16 | RESX | Ich... | LCM-Eingangssignal zurücksetzen |
17 bis 40 | Der Wert der Verbrennung ist zu messen. | Eingang und Ausgang | Anzeige von Daten E/A |
41 | ENABLE | Ich... | Datenaktivierungssignal im RGB-I/F-Modus 1. |
42 | Die Mitgliedstaaten | Ich... | Clock Signal, um jedes Datum auszuprobieren |
43 | HSYNC | Ich... | Horizontales Synchronisierungssignal |
44 | VSYNC | Ich... | Vertikal synchronisierendes Signal |
45 | LEDPWM | Ich... | Dieser Pin ist mit dem externen LED-Treiber verbunden. |
46 | LWDON | Ich... | Wird verwendet, um die externe LED-Hintergrundbeleuchtung einzustellen. |
47 | NC | - | Geöffnet |
48 | NC | - | Geöffnet |
49 | Immobilien | Ich... | Wählen Sie den Schnittstellenmodus aus |
50 | IM1 | Ich... | Wählen Sie den Schnittstellenmodus aus |
51 | GND | Ich... | Boden |
Maximale absolute Grenze
Artikel | Symbol | Wert | Einheit |
Stromversorgungsspannung für Logik | VDD | 0.3 bis 4.6 | V |
Eingangsspannung | Wein | VDD+0.3 | V |
Betriebstemperatur | Topr | - 20 bis 70 | °C |
Lagertemperatur | Tstg | - 30 bis 80 | °C |
Gleichspannungsmerkmale
Artikel | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
Betriebsspannung | VDD | 2.6 | 2.8 | 3.3 | V | - |
Versorgungsstrom | IDD | - | - | 5 | mA | VDD = 2,8 V, Ta = 25 °C |
Eingangsspannung | HIV | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
Eintrittsdurchfluss | IIL | - Einer.0 | - | 1.0 | mA | VIN=VDD oder VSS |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
Anmerkung |
Versorgungsspannung | Vf | 25.6 | V | Wenn= 20 mA | - | ||
Versorgungsstrom | Wenn | - | 20 | - | mA | - | - |
Umkehrspannung | - Ich weiß. | - | - | 5 | V | - | |
Leistungsausfall | Pd | - | 512 | - | mW | - | |
Lichtstärke für LCM |
- |
300 | - | Cd/m2 | Wenn= 20mA | - | |
Einheitlichkeit für LCM | - | 80 | - | - | In % | Wenn= 20 mA | - |
Hintergrundlichtfarbe | Weiß |
Optische Eigenschaften
- Nein. Ich weiß nicht. | Artikel 1 Buchstabe a | Symbol | Bedingungen | Spezifikation | Einheit | Anmerkung | |||
Min. | Typ | Maximal | |||||||
1 | Reaktionszeit | Tr+Tf | 25°C | - | 19 | - | Frau. | (1) (2) | |
2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 4.14 | - | - | - | |
3 | Kontrastrate | Die |
θ=0, Normaler Blickwinkel |
720 | 900 | - | - | (1) (3) | |
4 |
Beobachtung Winkel
|
- Ich weiß. | θR | Zinssätze | 70 | - | Der Grad | - | |
θL | 70 | - | |||||||
Ich weiß. | Θ+ | 70 | - | ||||||
- Das ist... | 60 | - |

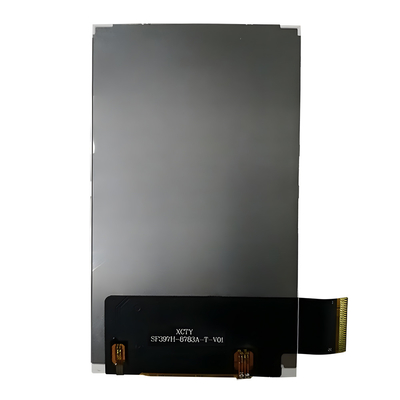

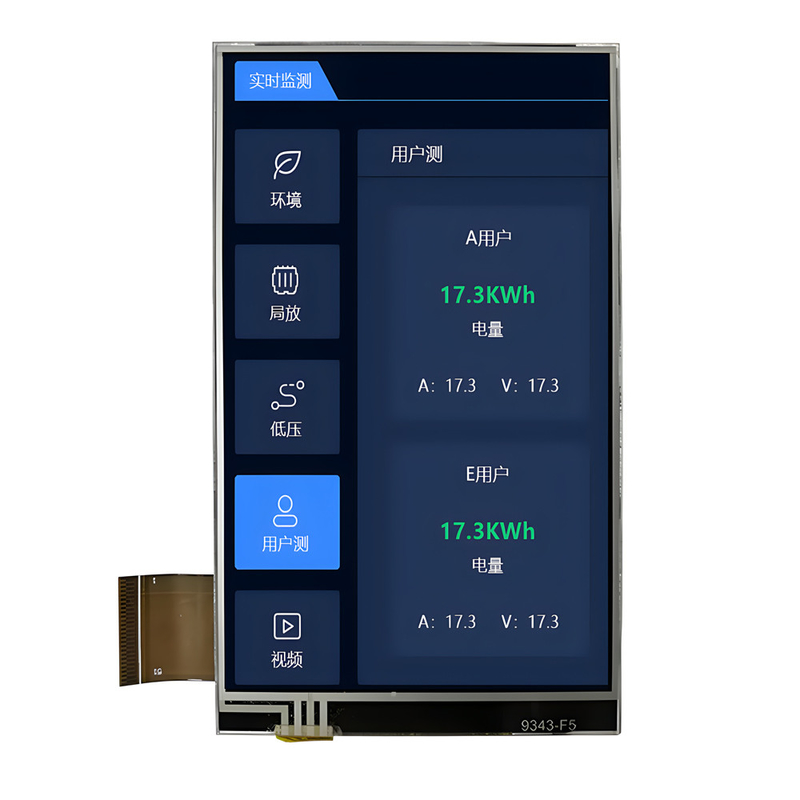

480x800 Punkte 4" Resistiver Touchscreen TFT-Display Produktbild
