Produktdetails:
|
| Erzeugnis: | 1.22 Zoll TFT-LCD | Berührungsschirm: | ohne Berührung (mit CTP optional) |
|---|---|---|---|
| Entschließung: | 240*204 Punkte | Abdeckungs-Glas-Maß: | Anpassbar |
| Sichtrichtung: | IPS (alle Blickwinkel) | Schnittstelle: | SPI |
| Nummer des Pins: | 13 Stifte | Umrissdimension: | 330,66 x 33,02 x 1,5 mm |
| Verbindung: | ZIF FPC | Oberflächenhelligkeit: | 300 cd/m2 (Nits) |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 1.22 Zoll TFT-LCD-Display,SPI-Schnittstelle TFT-LCD-Display |
||
1.22 Zoll TFT-LCD-Display 240x204 Pixel SPI-Schnittstelle Produkt Einführung
Kurzer Überblick über das Produkt
Beschreibung
SF-TC122B-8175A-N ist ein 1,22 Zoll diagonaler 240x204 Vollfarb runder TFT-LCD-Bildschirm. Es unterstützt SPI-Schnittstelle, weit verbreitet für tragbare Geräte, Round Display, MP3-Player, Handheld-Geräte usw..Für eine einfache Verbindung zu Ihrem Host, die FFC / FPC Schwanz Mates mit leicht zu finden ZIF-Steckdosen.
SF-TC122B-8175A-N ist ein kreisförmiges TFT-LCD mit einer Helligkeit von 300 Nits (typischer Wert). Es kann bei Temperaturen von -20 °C bis +70 °C betrieben werden,die Lagertemperatur liegt zwischen -30 °C und +80 °C. als 1,22 Zoll rundes TFT-Display-Modul, das in verschiedenen Anwendungen weit verbreitet ist, passen wir die RGB-Schnittstelle mit unterschiedlicher Schwanzlänge an. Zeichnungen wie unten für Ihre detaillierte Überprüfung.
1.22 Zoll TFT-LCD-Display 240x204 Pixel SPI-Schnittstelle Produktzeichnung
![]()
PIN-Definition
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | LEDK2 | O | LED-Kathode |
| 2 | LEDK1 | O | LED-Kathode |
| 3 | LEDA | O | LED-Anode |
| 4 | GND | Ich... | Boden |
| 5 | FAMARK | Ich... | Tearing-Effekt-Ausgangspin synchronisiert MCU mit dem Schreibrahmen, aktiviert durch S/W-Befehl. |
| 6 | SDA | Ich... | Anzeige des Dateneingabesignals |
| 7 | SCLK | Ich... | In der seriellen Schnittstelle wird dies als SCL verwendet. |
| 8 | RS | Ich... | Anzeige von Daten/Befehls-Selektions-Pin in einer 4-Zeilen-Serienoberfläche. |
| 9 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 10 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
| 11 | Zulassung | Ich... | Stromversorgung 2.8V/1.8V Spannung |
| 12 | VCC | Ich... | Stromversorgung 2.8V Spannung |
| 13 | GND | Ich... | Boden |
Maximale absolute Grenze
| Artikel | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
Gleichspannungsmerkmale (VDD=2,8V,Ta=25°C)
| Artikel | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
| Betriebsspannung | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Versorgungsstrom | IDD | - | - | 5 | mA | VDD = 2,8 V, Ta = 25 °C |
| Eingangsspannung | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Eintrittsdurchfluss | IIL | - Einer.0 | - | 1.0 | mA | VIN=VDD oder VSS |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
Anmerkung |
| Versorgungsspannung | Vf | 6.4 | V | Wenn=20AMA | - | ||
| Versorgungsstrom | Wenn | - | 20 | - | mA | - | - |
| Umkehrspannung | - Ich weiß. | - | - | 5 | V | - | |
| Leistungsausfall | Pd | - | 96 | - | mW | - | |
| Lichtstärke für LCM |
- |
- | 300 | - | Cd/m2 | Wenn=20MA | - |
| Einheitlichkeit für LCM | - | 80 | - | - | In % | Wenn=20MA | - |
| Hintergrundlichtfarbe | Weiß | ||||||
Optische Eigenschaften
| - Nein. Ich weiß nicht. | Artikel 1 Buchstabe a | Symbol | Bedingungen | Spezifikation | Einheit | Anmerkung | |||
| Min. | Typ | Maximal | |||||||
| 1 | Reaktionszeit | Tr+Tf | 25°C | - | 25 | - | Frau. | (1) (2) | |
| 2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Kontrastrate | Die |
θ=0, Normaler Blickwinkel |
300 | 500 | - | - | (1) (3) | |
| 4 |
Beobachtung Winkel
|
- Ich weiß. | θR | Zinssätze | 80 | - | Der Grad | - | |
| θL | 80 | - | |||||||
| Ich weiß. | Θ+ | - | 80 | - | |||||
| - Das ist... | - | 80 | - | ||||||

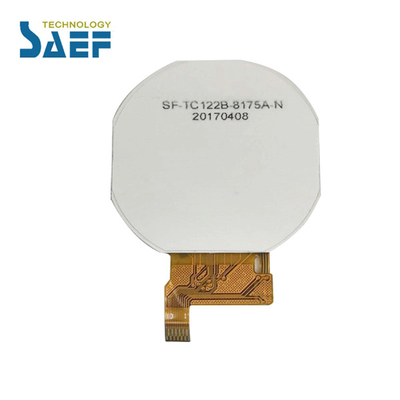

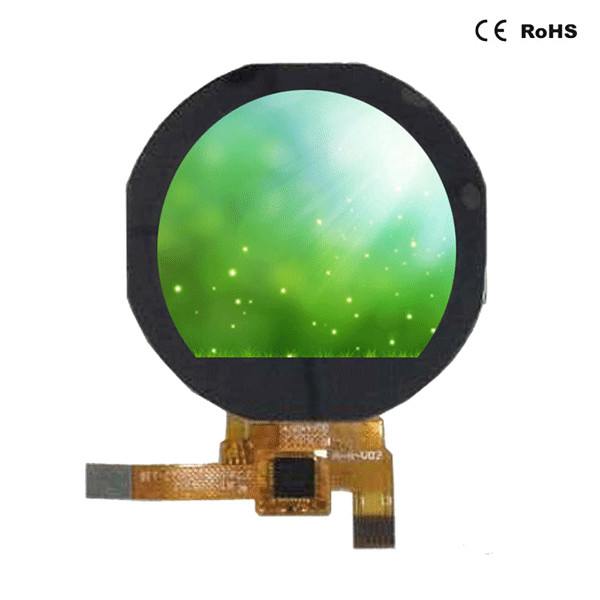

1.22 Zoll TFT-LCD-Display 240x204 Pixel SPI-Schnittstelle Produktbild
![]()
![]()
![]()
