Produktdetails:
|
| Produkt: | 2.4 Zoll TFT-LCD | Berührungsschirm: | Ohne Touchscreen (anpassbar) |
|---|---|---|---|
| Entschließung: | 240 x 320 Punkte | Abdeckungs-Glas-Maß: | Ohne (anpassbar) |
| Sichtrichtung: | 12:00 | Schnittstelle: | MPU 16 |
| Nummer des Pins: | 40 Stifte | Verbindung: | Stecker (anpassen) |
| Oberflächenhelligkeit: | 200 cd/m2 (Nits) | Lebensdauer der LED: | 40,000 Stunden |
| Treiber-IC: | Die in Absatz 1 genannten Bedingungen gelten nicht. | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | MCU-Schnittstelle TFT LCD-Anzeige,240x320 Punkte TFT-LCD-Display,2 |
||

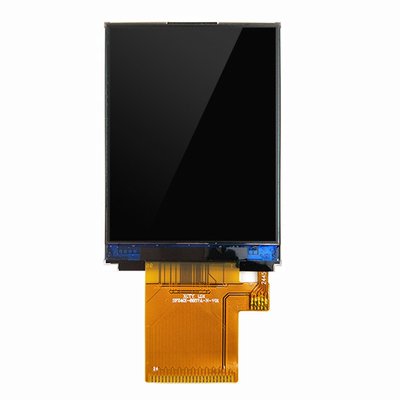

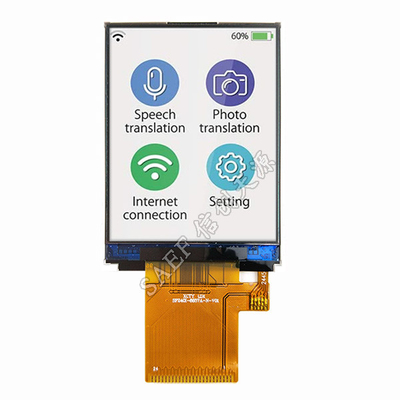

TFT-LCD 2,4 Zoll 240x320 Punkte, 2,4 Zoll TFT-Display MCU-Schnittstelle ZIF FPC-Verbindung
Schnelle Produktübersicht:
Modellnummer SF-TC240I-8657A-N
′′2,4" TFT SPI 240x320
Größe: 2,4 Zoll
Auflösung: 240×320 Punkte
Sichtrichtung: 12 Uhr
Schnittstelle: MCU
¢Laufwerks-IC:ST7789V
¢ Kontrollgremium: Nein
¢Helligkeit ((cd/m2): 200
¢Rahmen durch Loch: Nein
Touchscreen: ohne Touchscreen
SF-TC240I-8657A-N ist ein 2,4-Zoll-TFT-LCD-Modul mit diagonaler Größe mit einer Auflösung von 240x320 Pixel. Dieses Modul ist mit ST7789V IC eingebaut; es unterstützt MPU-Schnittstelle,Versorgungsspannung für analoge (VCC) von 2.5V bis 3.0V. Dieses Modul verfügt über ein Glare-Flächenbild, Sichtrichtung 12 Uhr, Grauskala-Inversion 6 Uhr, Kontrastverhältnis 500:1.
Das SF-TC240I-8657A-NTFT-LCD-Modul ist im Portrait-Modus mit einer Helligkeit von 200 Nits (typischer Wert).SF-TC240I-8657A-N kann bei Temperaturen von -20°C bis +70°C betrieben werdenDie Lagertemperaturen liegen zwischen -30°C und +80°C.
Eigenschaften:
| Produkt: | 20,4-Zoll-TFT-LCD | Berührungsschirm: | Ohne Touchscreen (anpassbar) |
|---|---|---|---|
| Die Entschließung: | 240x320 Punkte | Abmessung des Abdeckglases: | Ohne (anpassbar) |
| Blickrichtung: | 12:00 | Schnittstelle: | MPU 16 |
| Nummer des Pins: | 40 Stifte | Verbindung: | Stecker (anpassen) |
| Oberflächenleuchtigkeit: | 200 Cd/m2 (Nits) | Lebensdauer der LED: | 40,000 Stunden |
| Fahrer-IC: | Die in Absatz 1 genannten Bedingungen gelten nicht. | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
2.4 Zoll TFT-LCD-Display Zeichnung
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | VCC | Ich... | Stromversorgung 2.8V Spannung |
| 2 | GND/K | Ich... | Boden |
| 3 | LEDA | O | LED-Anode |
| 4 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
| 5 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 6 | RS | Ich... | Signal auswählen |
| 7 | WR | Ich... | Schreiben Sie Stroboskop-Signal-Eingabe-Pin |
| 8 | Forschung und Entwicklung | Ich... | Lesen von Stroboskop-Signal-Eingabe-Pin |
| 9 bis 24 | Die Daten werden in der Tabelle 1 aufgeführt. | Eingang und Ausgang | Anzeige von Daten E/A |
| Artikel | Symbol | VSchleim | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| EingabeSpannung | Wein | VDD+0. Das ist alles.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
| Artikel | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
| Betriebsspannung | VDD | 2.6 | 2.8 | 3.3 | V | - Ich weiß. |
| Versorgungsstrom | Ich...DD | - Ich weiß. | - Ich weiß. | 5 | mA | VDD= 2,8 V, Ta = 25 °C |
| Eingangsspannung | V- Ich weiß. | 0.8VDD | - Ich weiß. | VDD | V | - Ich weiß. |
| VIch...L | 0 | - Ich weiß. | 0.2VDD | V | ||
| Eintrittsdurchfluss | Ich...Die | - Einer.0 | - Ich weiß. | 1.0 | mA | VIn=VDDoder VSS |
| Artikel | SymBoll | Min. | TYP | Maximal | Einheit | PrüfungDie Situation |
| Versorgungsspannung | Vf | 3.2 | V | Wenn=80mA | ||
| Versorgungsstrom | Wenn | - Ich weiß. | 80 | - Ich weiß. | mA | - Ich weiß. |
| Umkehrspannung | - Ich weiß. | - Ich weiß. | - Ich weiß. | 5 | V | - Ich weiß. |
| Leistungsausfall | Pd | - Ich weiß. | 288 | - Ich weiß. | mW | - Ich weiß. |
| Lichtstärke für LCM |
- Ich weiß. |
- Ich weiß. | 200 | - Ich weiß. | Cd/m2 | Wenn=80mA |
| Einheitlichkeit für LCM | - Ich weiß. | 80 | - Ich weiß. | - Ich weiß. | In % | Wenn=80 mA |
