Produktdetails:
|
| Erzeugnis: | 4.3 Zoll Resistiver Touchscreen TFT | Entschließung: | 480X272 |
|---|---|---|---|
| Sichtrichtung: | IPS, alle Blickwinkel | Steuerungssysteme: | ST7283 |
| Berührungsschirm: | Resistentes Berührungsteil (RTP) | Nummer des Pins: | 40 Stifte |
| Verbindung: | ZIF FPC 46 mm | Oberflächenhelligkeit: | 500 cd/m2 (Nits) |
| Betriebsspannung: | 3.3V | Schnittstelle: | RGB |
| Betriebstemperatur.: | 20°C bis +70°C | Speichertemperatur.: | -30°C bis +80°C |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | IPS-Widerstands-Touchseen,4.3 Zoll TFT-LCD-Modul,480x272 punktiert TFT LCD-Modul |
||

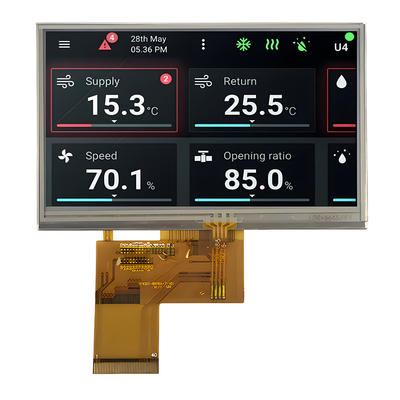

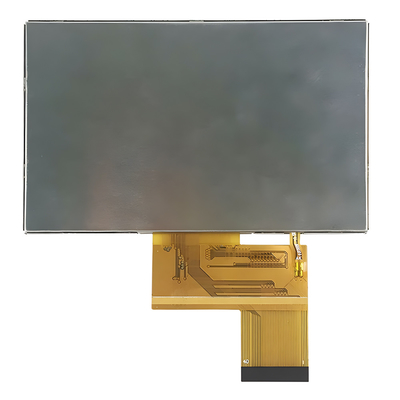

Über diesen Artikel SFTO430JS-7025A-T 4.3 Zoll IPS Resistive Touchsceen TFT
Das Saef Technology SFTO430JS-7025A-T ist ein leistungsstarkes 4,3-Zoll-TFT-LCD-Modul, das für eine Vielzahl von Anwendungen entwickelt wurde.Flexibilität bei der Konnektivität bietenDie Stromversorgungsspannung für dieses Modul liegt zwischen 3 V und 3,6 V, wobei ein typischer Wert von 3,3 V liegt. Dieses TFT-LCD-Modul ist des IPS-Typs und bietet einen vollen Blickwinkel für ein gleichbleibendes Anzeigeerlebnis.Mit einer Helligkeit von 500 Nits eignet er sich sowohl für den Innen- als auch für den Außenbereich und gewährleistet somit die Lesbarkeit bei unterschiedlichen Lichtverhältnissen.
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
Der SFTO430JS-7025A-T ist eine vielseitige Lösung für eine Vielzahl von Anwendungen, einschließlich, aber nicht beschränkt auf:
- Industrieausrüstung
- Scanner
- Heimautomationssysteme
- Zugangskontrollsysteme
- Überwachungsgeräte
- Analysatoren
- Sicherheitssysteme
Seine resistive Touchscreen-Fähigkeit ermöglicht die Interaktion mit dem Benutzer und macht es zu einer benutzerfreundlichen Wahl für Geräte, die sowohl Display- als auch Touchfunktionalität benötigen.Der SFTO430JS-7025A-T ist eine robuste und zuverlässige Anzeigelösung für Anwendungen, bei denen hohe Sichtbarkeit und Langlebigkeit unerlässlich sind.
Produktinformationen
| Produkt: | 4.3 Zoll resistiver Touchscreen TFT |
| Die Entschließung: | 480x272 |
| Oberflächenleuchtigkeit: | 500 Cd/m2 (Nits) |
| Blickrichtung: | IPS, alle Blickwinkel |
| Schnittstelle: | RGB-Bild |
| Fahrer-IC: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
| Nummer des Pins: | 40 Stifte |
| Berührungsschirm: | Resistives Berührungsteil (RTP) |
| Verbindung: | ZIF FPC 46 mm |
| Betriebsspannung: | 3.3V |
| Betriebstemperatur: | -20°C bis +70°C |
| Lagertemperatur: | -30°C bis +80°C |
| Lebensdauer der LED: | 40,000 Stunden |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Mechanische Umrisszeichnung
![]()
Definition von Pin
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | LED-K | Ich... | LED-Kathode |
| 2 | LED-A | Ich... | LED-Anode |
| 3 | VSS | Ich... | Stromversorgung |
| 4 | VDD | Ich... | Stromquelle |
| 5 bis 12 | R00-R07 | Ich... | RED-Datensignal (LSB) |
| 13 bis 20 | G00-G07 | Ich... | GREEN Datensignal (GSB) |
| 21 bis 28 | R00-R07 | Ich... | BLUE Datensignal (LSB) |
| 29 | VSS | Ich... | Stromversorgung |
| 30 | DLCK | Ich... | Clock Signal, um jedes Datum auszuprobieren |
| 31 | DISP | Ich... | Anzeige des Ein-/Aus-Signals |
| 32 | HSYNC | Ich... | Horizontales Synchronisierungssignal |
| 33 | VSYNC | Ich... | Vertikal synchronisierendes Signal |
| 34 | DE | Ich... | Eingabedaten aktivieren |
| 35 | NC | - | Geöffnet |
| 36 | GND | Ich... | Stromversorgung |
| 37 | XR | Ich... | PIN-Kennzeichen des Touch Panels |
| 38 | YD | Ich... | PIN-Kennzeichen des Touch Panels |
| 39 | XL | Ich... | PIN-Kennzeichen des Touch Panels |
| 40 | Zwei Jahre | Ich... | PIN-Kennzeichen des Touch Panels |
Maximale absolute Grenze
| Artikel 1 | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 3.0 bis 3.6 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
| Betriebsspannung | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Versorgungsstrom | IDD | - | TBD | - | mA | VDD = 3,3 V, Ta = 25 °C |
| Eingangsspannung | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Eintrittsdurchfluss | IIL | - | TBD | - | mA | VIN=VDD oder VSS |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel 1 | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
Anmerkung |
| Versorgungsspannung | Vf | 20.3 | 22.4 | 24 | V | Wenn=20mA | - |
| Versorgungsstrom | Wenn | - | 20 | - | mA | - | - |
| Umkehrspannung | - Ich weiß. | - | - | 5 | V | - | |
| Leistungsausfall | Pd | - | 448 | - | mW | - | |
| Lichtstärke für LCM |
- |
- | 500 | - | Cd/m2 | Wenn=20mA | - |
| Einheitlichkeit für LCM | - | 70 | 75 | - | In % | Wenn=20mA | - |
| Hintergrundlichtfarbe | Weiß | ||||||
