Sonnenlichtlesbar 7,6 Zoll TFT LCD 1000Nits 800x800 Pixel IPS BildschirmProdukteinführung
Kurzer Überblick über das Produkt
¢ Quadratischer LCD-Display
Größe: 7,6 Zoll
Auflösung: 800x800 Punkte
Ansichtrichtung: IPS
¢ Schnittstelle: MIPI
¢ Fahrer-IC: ILI9881C
¢ Kontrollgremium: Nein
¢ Helligkeit ((cd/m2) : 1000
¢Rahmen durch Loch: Nein
Touchscreen: Projektiertes kapazitives Touchpanel (PCAP) ist optional
- 5 Finger. - 5 Finger.
Betriebstemperatur: -20°C bis +70°C (Welttemperatur)
Beschreibung
Saef Technology SFTO760GX-7109A-Nein TFT-LCD-Modul mit einer Diagonale von 7,6 Zoll Quadrat und einer Auflösung von 800x800 Pixel. Dieses 7,6 Zoll große LCD-Display-Modul ist mit einer integrierten Schaltung ILI9881C ausgestattet,mit einer Leistung von mehr als 50 W undDer Stromversorgungsspannungsbereich (Vdd) dieses 7,6-Zoll-LCD-Monitors liegt zwischen 2,5 V und 3,6 V (typischer Wert 3,3 V).6-Zoll-Modul ist IPS-Typ, mit einem vollen Blickwinkel (85/85/85/85 max).
DieSFTO760GX-7109A-N Dieses 7,6-Zoll-IPS TFT-LCD kann bei Temperaturen zwischen -20 °C und +70 °C betrieben werden; seine Lagertemperatur liegt zwischen -25 °C und +75 °C.mit einer Breite von nicht mehr als 30 mm, kann dieses 7,6-Zoll-IPS-TFT-LCD-Display unterschiedliche Anzeigeanforderungen erfüllen.Zugangskontrollsysteme, Überwachungsausrüstung, Analysatoren, Sicherheitssysteme, Bewässerungssysteme für Gärten und eine Vielzahl von Anwendungen.
Produktinformationen
| Produkt: |
7.6 Zoll Quadrat LCD-Display |
| Die Entschließung: |
800*800 Punkte |
| Oberflächenleuchtigkeit: |
1000 Cd/m2 (Nits) |
| Schnittstelle: |
MIPI |
| Berührungsschirm: |
Anpassbar |
| Abmessung des Abdeckglases: |
Anpassbar |
| Blickrichtung: |
IPS, jeder Blickwinkel (85/85/85/85) |
| LCD-Steuerung: |
ILI9881C |
| Betriebstemperatur: |
-20°C bis +70°C |
| Lagertemperatur: |
-25°C bis +75°C |
| Lichtvermögen |
1000 Nits |
| Lebensdauer der LED: |
40,000 Stunden |
| Verbindung: |
ZIF FPC |
| Einhaltung der Vorschriften: |
REACH- und RoHS-konform |
Sonnenlichtlesbar 7,6 Zoll TFT LCD 1000 Nits 800x800 Pixel IPS BildschirmZeichnung des Produkts
Definition von Pin
| Ausrüstung - Nein. Ich weiß nicht. |
Symbol |
Beschreibung |
| 1 |
LEDA |
LED-Hintergrundbeleuchtungsanode |
| 2 |
LEDK |
LED-Hintergrundbeleuchtungskathode. |
| 3 |
LEDK |
LED-Hintergrundbeleuchtungskathode |
| 4 |
VCl |
Stromversorgung für die analoge Leistung |
| 5 |
Zulassung |
Stromversorgung für die Logikversorgung und die I/O-Schaltung |
| 6 |
Zurücksetzen |
Wiederherstellungssignal (niedrig aktiv) |
| 7 |
TE |
Ausgang der Trennwirkung |
| 8 |
PWM |
Der PWM-Frequenz-Ausgang für die LCD-Treibersteuerung. |
| 9 |
GND |
Kraftbefestigung |
| 10 |
MIPI_DP0 |
MIPI-DSI-Datenstrecke 0 mit positivem Eingangspin |
| 11 |
MIPI_DNO |
MIPI-DSI-Datenlaufbahn 0 - negative Eingabe-Pin |
| 12 |
GND |
Kraftbefestigung |
| 13 |
MIPI_DP1 |
MIPI-DSI-Datenstrecke 1 mit positivem Eingangspin |
| 14 |
MIPI_DN1 |
MIPI-DSI-Datenstrecke 1 negativ eingegeben |
| 15 |
GND |
Kraftbefestigung |
| 16 |
MIPI_CLKP |
MIPl-DSI-Datenbahn mit zwei Eingangspins. |
| 17 |
MIPI_CLKN |
MIPI-DSI-Datenlaufbahn negativ eingegeben |
| 18 |
GND |
Kraftbefestigung |
| 19 |
MIPI_DP2 |
MIPI-DSI-Datenstrecke 2 mit positivem Eingangspin |
| 20 |
MIPI_DN2 |
MIPI-DSI-Datenlauf 2 negativ eingegeben |
| 21 |
GND |
Leistungsbedarf |
| 22 |
MIPI_DP3 |
MIPI-DSI-Datenspur 3 mit positivem Eingangspin |
| 23 |
MIPI_DN3 |
MIPI-DSI-Datenstrecke 3 negativ eingegeben |
| 24 |
GND |
Kraftbefestigung |
| 25 |
TP_INT |
INT-Pin für CTP (NC) |
| 26 |
TP SDA |
SDA-Pin für CTP (NC) |
| 27 |
TP_SCL |
SCL-Stift für CTP ((NC)) |
| 28 |
TP_RESET |
Wiederherstellungspin für TP ((NC)) |
| 29 |
TP_VCl |
VCl-Stift für CTP (NC) |
| 30 |
TP_IOVCC |
IOVCCpin für CTP ((NC)
|
Maximale absolute Bewertung
| Parameter |
Symbol |
Min. |
Maximal |
Einheit |
Anmerkung |
| Stromversorgungsspannung |
VCI ~ GND |
- Oh, nein.3 |
+6.5 |
V |
|
| Stromversorgungsspannung 2 |
IOVCC ~ GND |
- Oh, nein.3 |
+3.3 |
V |
|
| Logischer Eingangsspannungsbereich |
ViN |
- Oh, nein.3 |
IOVCC+0.3 |
V |
|
| Logischer Ausgangsspannungsbereich |
- Nein. |
- Oh, nein.3 |
IOVCC+0.3 |
V |
|
| Betriebstemperatur |
Topr |
- 20 |
+70 |
°C |
|
| Lagertemperatur |
Tstg |
- 25 Jahre. |
+75 |
°C |
|
Gleichspannungsmerkmale
| Parameter |
Symbol |
Min. |
Typ |
Maximal |
Einheit |
| Versorgungsspannung für analoge Schaltungen |
VCl |
2.5 |
3.3 |
3.6 |
V |
| Versorgungsspannung für Logikkreise |
Zulassung |
1.65 |
1.8 |
3.3 |
V |
| Eingangsspannung "H'leve" |
VH |
0.7*IOVCC |
|
Zulassung |
V |
| Eingangsspannung "L'leve" |
VL |
GND |
|
0.3*IOVCC |
V |
| Ausgangsspannung "H" |
- Ich weiß. |
0.8*IOVCCl |
|
Zulassung |
V |
| Ausgangsspannung "L'leve" |
Vol. |
GND |
|
0.2*IOVCC |
V |
Eigenschaften der Hintergrundbeleuchtung
| Artikel |
Symbol |
Min. |
Typ |
Maximal |
Einheit |
Die Situation |
| Vorwärtsspannung |
Vf |
13.5 |
15.0 |
17 |
V |
Wenn=225
mA
|
| ICM-Luminanz |
LV |
|
1000 |
- Ich weiß. |
cd/m |
| Anzahl der LEDs |
|
5X5 |
Stück |
|
| Verbindungsmodus |
S/P |
5Serien/5Parallel |
|
|

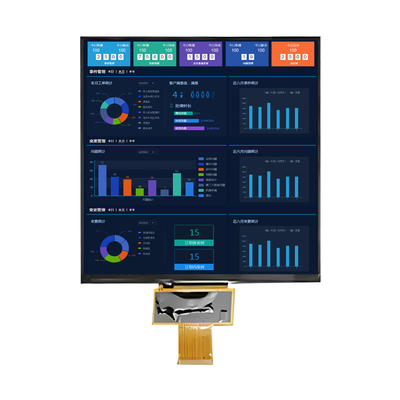

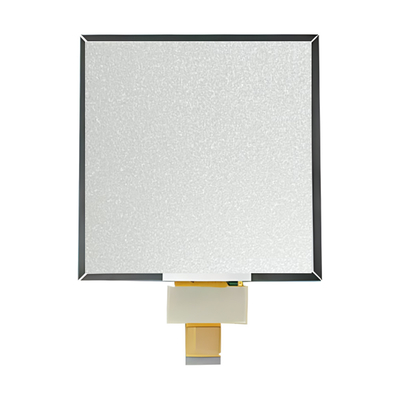

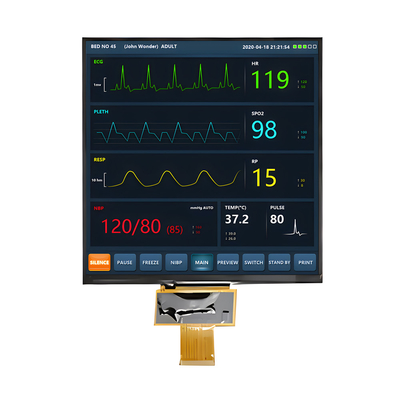

Sonnenlichtlesbar 7,6 Zoll TFT LCD 1000 Nits 800x800 Pixel IPS BildschirmProduktbild
Projizierter Kapazitäts-Touchscreen (PCAP)
Projektierte kapazitive Berührungstechnologie (PCAP) bietet schnelle und reaktionsschnelle Reaktionen und professionelle Zuverlässigkeit.Die Kapazitäts-Touchscreen von Saef Technology sind für dieWir können PCAP-Touchscreen auch mit Liquid-Crystal-Displays (LCDs) kombinieren, eine integrierte eingebettete Lösung, die Lieferketten und Montage optimiert.
Abdeckungsglas:
1Form: Maßgeschneiderte Größen, Formen, Randbehandlungen, Löcher und Ausschnitte
2Farbe: Seidendruck, Logo
3Glasmaterial: Gorillaglas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF
Sensor:
1- Sensormaterial: Glas, Film, Film+Film
2. FPC: Formgestaltung optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4- Schnittstelle: I2C, USB, RS232
