5 Zoll TFT-Display Hersteller, Portrait Typ 5 Zoll PCAP TFT-Display Einführung
Eigenschaften
- Dieses 5-Zoll-FT-LCD-Display SF-TC500I-8725B-CT3 hat eine Diagonale von 5 Zoll und eine Auflösung von 720x1280 Pixel.
- Dieses 5-Zoll-LCD-Display-Modul ist mit einer ILI9881C-Integrierte Schaltung ausgestattet, die Steuer- und Treiber-IC-Funktionen umfasst und MIPI-Schnittstellen unterstützt.
- Dieses 5-Zoll-PCAP TFT-Display verfügt über eine Stromversorgungsspannung (Vdd) von 2,6 V bis 3,3 V (typischer Wert von 2,8 V).
- Dieser 5-Zoll-LCD-Bildschirm ist ein IPS-Display mit einem vollen Blickwinkel von 85/85/85/85 max.
- Dieses 5-Zoll-Portrait TFT SF-TC500I-8725B-CT3 wird im Portraitmodus mit einer Helligkeit von 300 Nits angezeigt und kann nach Kundenanforderungen auf 1000 Nits angepasst werden.
- Dieses 5-Zoll-TFT-Display ist mit einem PCAP-Touchpanel (Projection Capacitive Touch Panel) ausgestattet, mit GT5688 IC, I2C-Schnittstelle und 5-Punkte-Touch-Technologie,Bereitstellung einer reaktionsschnellen und benutzerfreundlichen Erfahrung.
- Dieser 5-Zoll-PCAP TFT-Display kann bei Temperaturen zwischen -20 °C und +70 °C betrieben werden; seine Lagertemperatur liegt zwischen -30 °C und +80 °C.
- Egal, ob in Innen- oder Außenbereichen, kann dieses 5-Zoll-TFT-LCD-Display unterschiedliche Anzeigeanforderungen erfüllen.Heimautomation, Zugangskontrollsysteme, Überwachungsausrüstung, Analysatoren, Sicherheitssysteme, Bewässerungssysteme für Gärten und eine Vielzahl von Anwendungen.
Produktinformationen
| Produkt: |
5 Zoll TFT-LCD-Display |
| Die Entschließung: |
720x1280 Punkte |
| Schnittstelle: |
MIPI |
| Blickrichtung: |
IPS Alle Blickwinkel (85/85/85/85) |
| Berührungsschirm: |
PCAP |
| PCAP-Struktur |
GFF |
| CTP-Controller: |
Gewichtung: |
| LCD-Steuerung: |
ILI9881C |
| Abmessung des Abdeckglases: |
Anpassbar |
| Verbindung: |
ZIF FPC |
| Nummer des Pins: |
25 Pins |
| Oberflächenleuchtigkeit: |
300 Cd/m2 (Nits) |
| Lebensdauer der LED: |
40,000 Stunden |
| Einhaltung der Vorschriften: |
REACH- und RoHS-konform |
5 Zoll TFT-Display Hersteller, Portrait Typ 5 Zoll PCAP TFT-Display Zeichnung
Gleichspannungsmerkmale
Anmerkung: Eine Spannung von mehr als 0 V kann das Modul beschädigen.
Hintergrundbeleuchtung Elektrooptische Eigenschaften
1. Einheitlichkeit = Min/Max * 100%
2. LED-Lebensdauer wie folgt definiert:Die Endhelligkeit beträgt 70% der ursprünglichen Helligkeit;Messmethode: (X*Y: Lichtfläche);
Optische Eigenschaften
Maßnahmebedingungen:1. Messen Sie die Umgebung: Dunkelraum; 2. Umgebungstemperatur: 25±2°C; 3. 30 min. Aufwärmzeit.
TFT-LCD-Pin-Definition
Pin1, LEDA LED-Anode
Pin2, LEDK LED-Kathode
Pin3, VCC-Stromversorgung 2,8 V
Pin4, IOVCC Stromversorgung 1,8 V/2,8 V Spannung
Pin 5, GND Power Ground.
Pin6, CLKP DSI-CLK+ Uhrsignale
Pin7, CLKN DSI-CLK-Uhrsignale
Pin 8, GND Power Ground.
Pin9, D0N DSI-D0- Datensignale
Datensignale mit Pin10, D0P DSI-D0+
Pin 11, GND Power Ground.
Datensignale mit Pin12, D1N, DSI-D1
Datensignale mit Pin13, D1P DSI-D1+
Pin14, GND Power Ground
Datensignale mit Pin15, D2N NC DSI-D2
Pin16, D2P NC DSI-D2+ Datensignale
Pin 17, GND Power Ground
Datensignale mit Pin18, D3N NC DSI-D2
Datensignale mit der Nummer PIN19, D3P NC DSI-D2+
Pin 20, GND Power Ground.
Pin21, TE Stromversorgung 2,8 V
Die Angabe des Anschlusses ist in der Anschrift "A" zu finden.
Pin23, RESET Registrieren Sie auswählen
Pin 24, GND Power Ground
Pin 25, GND Power Ground
CTP-Pin-Definition
Pin 1, GND
Pin2, SDA - 2,8 V
Pin3, SCL - 2,8 V
Pin4, VDD - 3,3 V
Pin5, INT
Pin 6, RST

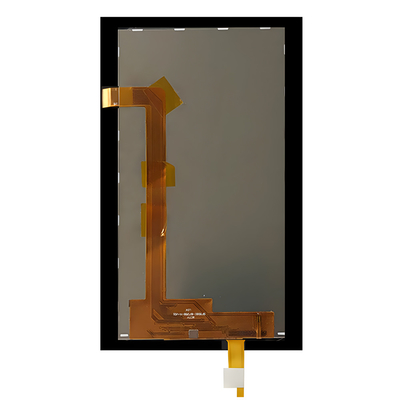

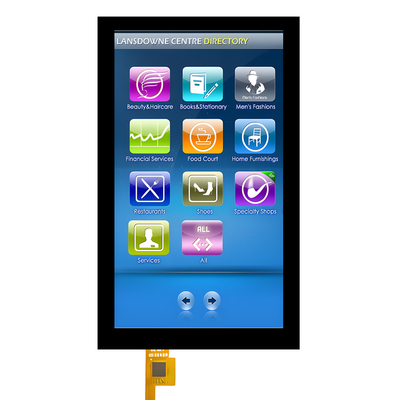

5 Zoll TFT-Display Hersteller, Portrait-Typ 5 Zoll PCAP TFT-Display Bild
Projizierter Kapazitäts-Touchscreen (PCAP)
Die Touchtechnologie des Projektionskondensators (PCAP) bietet eine schnelle und empfindliche Reaktion und professionelle Zuverlässigkeit.Der projizierende kapazitive Touchscreen von Saef Technology ist speziell für dieWir können auch PCAP-Touch-Screen mit Flüssigkristall-Displays (LCDs) kombinieren.die eine integrierte eingebettete Lösung ist, die hilft, die Lieferkette und Montage zu vereinfachen.
Abdeckungsglas:
1Form: Maßgeschneiderte Größen, Formen, Randbehandlungen, Löcher und Ausschnitte
2Farbe: Seidendruck, Logo
3Glasmaterial: Gorillaglas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF
Sensor:
1- Sensormaterial: Glas, Film, Film+Film
2. FPC: Formgestaltung optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4- Schnittstelle: I2C, USB, RS232
