Produktdetails:
|
| Erzeugnis: | 8 Zoll RGB TFT-LCD-Display | Entschließung: | 800 RGB x 600 |
|---|---|---|---|
| Sichtrichtung: | TN 12 Uhr | Oberflächenhelligkeit: | 250 cd/m2 (Nits) |
| Schnittstelle: | 24 Bits RGB | Nummer des Pins: | 50 Pins |
| Umriss Dim.: | 182.9(H) ×141.0(V) × 5.5(T) (mm) | Aktivbereich: | 162.0(H) x 121,5 ((V) (mm) |
| Berührungsbildschirm: | RTP und CTP sind optional | Oberflächenbehandlung: | Festbeschichtung ((3H) |
| Anzeigen von Farben: | 16,7 M | Verbindung: | Stecker-in |
| Betriebs-Temp.: | -20°C bis +70°C | Speichertemperatur.: | -30°C bis +80°C |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 8 Zoll TFT LCD-Anzeige,TN 12 Uhr TFT-LCD-Display |
||
Fabriklieferung 8 Zoll TFT-LCD-Display 800x600 Pixel TN RGB 12:00 Bildschirm Produkt Einführung
SFTO800FC-7008AN TFT LCD-Display ist ein 8 Zoll TN Typ 12:00 Ansichtsrichtung mit einer Auflösung von 800x600 Pixel.Dieser TFT-Bildschirm SFTO800FC-7008AN wird bei 3.3V (Leistungsspannung), Vdd beträgt 3,0V bis 3,6V.
SFTO800FC-7008AN ist mit einem kapazitiven Touch-Panel, IIC und USB-Schnittstelle optional ausgelegt.Der TFT Touch LCD SFTO800FC-7008AN ist in guter QualitätAls industrielles Display wird dieses Produkt in industriellen und medizinischen Anwendungen, POS-Terminal, HMI, Heimautomation, Sicherheitssystem usw. weit verbreitet.
Eigenschaften
| Produkt: | 8 Zoll RGB TFT-LCD-Display |
| Die Entschließung: | 800 RGB X 600 |
| Oberflächenleuchtigkeit: | 250 Cd/m2 (Nits) |
| Blickrichtung: | TN 12 Uhr |
| Schnittstelle: | 24 Bit RGB |
| Umriss Dim.: | 182.9(H) ×141.0(V) × 5.5(T) (mm) |
| Nummer des Pins: | 50 Pins |
| Aktivbereich: | 162.0(H) X 121,5 ((V) (mm) |
| Oberflächenbehandlung: | Festbeschichtung ((3H) |
| Verbindung: | Stecker |
| Berührungsschirm: | RTP und CTP Optional |
| Anzeigfarben: | 16.7 M |
| Betriebstemperatur: | -20°C bis +70°C |
| Lagertemperatur: | -30°C bis +80°C |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
>Dieses 8-Zoll-TFT-Display ist ein TFT-LCD mit farbiger aktiver Matrix, das einen amorphen Silizium-TFT (Dünnschichttransistor) als aktives Schaltgerät verwendet.
>Dieses PCAP TFT LCD 8-Zoll-Display verfügt über ein kapazitives Touchscreen-Design mit Abdeckungsglas, das je nach Kundenanforderungen angepasst werden kann.
>Die Farbpalette, die für diesen 8 Zoll großen TFT-Bildschirm typisch ist, beträgt 50% Min.45%.
>Diese 8-Zoll-LCD-FT hat eine typische Reaktionszeit von 30 ms und maximal 35 ms.
>Dieses 8-Zoll-LCD-Display 800x600 TFT hat ein Kontrastverhältnis von Typ:1000 Min:800.
>Dieser 8-Zoll-RGB-TFT-Monitor kann in einem breiten Temperaturbereich von -20 Grad bis +70 Grad arbeiten.
>Dieses TN TFT LCD 7 Zoll ist ein grünes und umweltfreundliches Produkt, frei von RoHS und Halogen.
>Dieser 8-Zoll-kapazitive Touch-Monitor hat eine geringe Antriebsspannung und einen geringen Stromverbrauch.
Fabriklieferung 8 Zoll TFT-LCD-Display 800x600 Pixel TN RGB 12:00 Bildschirm Produktzeichnung
Definition von Pin
Pin1-2 LEDA Rücklichtanode
Pin3-4 LEDK Hinterlichtkatode
Pin5 GND Boden
Pin6 VCOM Für den externen VCOM Gleichstrom-Eingang
Pin7 DVDD Digitale Leistung
Pin8 MODE DE/SYNC-Modus ausgewählt
Pin9 DE Dateneinblendungssignal
Pin10 VS Rahmen-Synchronisierungssignal
Pin11 HS-Synchronisierungssignal für die Linie
Pin12-19 B7-B0 Datenbus
Pin20-27 G7-G0 Datenbus
Pin 28-35 R7-R0 Datenbus
Pin36 GND Boden
Pin37 DCLK Punkt-Uhrsignal
Pin38 GND Boden
Pin39 L/R Quelle rechts oder links Sequenzsteuerung.
Pin40 U/D Gate-Scan-Steuerung nach oben oder unten
Pin41 VGH Positive Leistung für TFT
Pin42 VGL Negativleistung für TFT
Pin43 AVDD-Analogleistung
Pin44 RESETGlobal Reset-Signal-Pin.Aktiv niedrig, um in den Reset-Zustand zu gelangen. Ich schlage vor, mit einem RC-Reset-Schaltkreis für Stabilität zu verbinden.
Pin45 NC nicht verbunden
Pin46 VCOM Für den externen VCOM-Gleichstrom-Eingang
Pin47 DITHB Dithering-Einstellung.DITH="H" 6-Bit-Auflösung;DITH="L" 8-Bit-Auflösung ((Standard-Einstellung)
Pin48 GND Boden
Pin49 NC nicht verbunden
Pin50 NC nicht verbunden

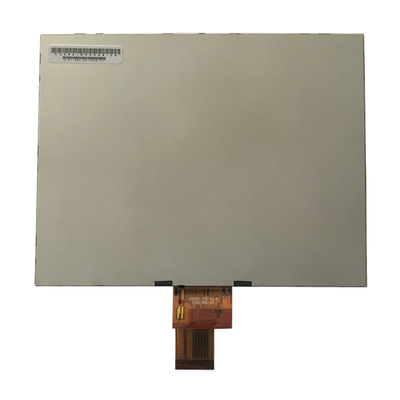

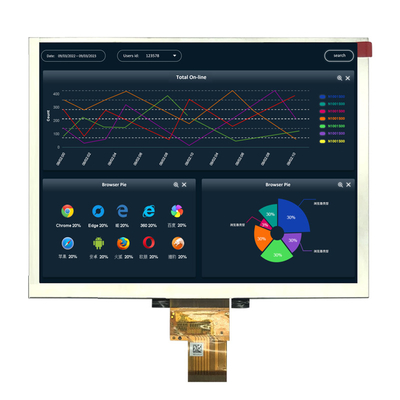

Fabriklieferung 8 Zoll TFT LCD-Display 800x600 Pixel TN RGB 12:00 Bildschirm Produktbild
