Produktdetails:
|
| Erzeugnis: | 7 Zoll TFT-LCD-Display | Betriebs-Temp.: | -30°C bis +75°C |
|---|---|---|---|
| Oberflächenhelligkeit: | 1000 cd/m2 (Nits) | Entschließung: | 1024 RGB x 600 |
| Schnittstelle: | RGB-Bild | Nummer des Pins: | 50 Pins |
| Sichtrichtung: | IPS, Alle Blickwinkel (85/85/85/85) | Umriss Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Aktivbereich: | 154.21 ((H) x85.92 ((V) (mm) | Berührungsbildschirm: | CTP Optional |
| Oberflächenbehandlung: | Festbeschichtung ((3H) | Anzeigen von Farben: | 16,7 M |
| Verbindung: | Stecker-in | Speichertemperatur.: | -30°C bis +80°C |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | Anzeige 1024x600 TFT LCD,TFT-LCD-Display mit 50 Pins |
||
7 Zoll TFT-LCD-Display mit breiter Temperatur 1024x600 HMI-Bildschirm RGB 50pins Produkt Einführung
SFTO700XC-7026AN TFT LCD-Display ist ein 7-Zoll IPS-Typ Vollsichtwinkel-Bildschirm mit einer Auflösung von 1024x600 Pixel.Dieser TFT-Bildschirm SFTO700XC-7026AN wird bei 3.3V (Leistungsspannung), Vdd beträgt 3,0V bis 3,6V.
Das TFT-LCD-Modul SFTO700XC-7026AN ist mit einer Lichtdichte von 1000 cd/m2 ausgestattet.Der TFT Touch LCD SFTO700XC-7026AN ist in guter QualitätAls industrielles Display wird dieses Produkt in industriellen und medizinischen Anwendungen, POS-Terminal, HMI, Heimautomation, Sicherheitssystem usw. weit verbreitet.
| Produkt: | 7 Zoll TFT-LCD-Display |
| Oberflächenleuchtigkeit: | 1000 Cd/m2 (Nits) |
| Betriebstemperatur: | -30°C bis +75°C |
| Lagertemperatur: | -30°C bis +80°C |
| Nummer des Pins: | 50 Pins |
| Die Entschließung: | 1024 RGB X 600 |
| Schnittstelle: | RGB-Bild |
| Blickrichtung: | IPS, jeder Blickwinkel (85/85/85/85) |
| Aktivbereich: | 154.21 ((H) x85.92 ((V) (mm) |
| Umriss Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Berührungsschirm: | CTP Optional |
| Anzeigfarben: | 16.7 M |
| Oberflächenbehandlung: | Festbeschichtung ((3H) |
| Verbindung: | Stecker |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Eigenschaften
Dieses 7-Zoll-TFT-Display ist ein farbiges aktives Matrix-TFT-LCD mit amorphen Silizium-TFTs (ThinFilm-Transistoren) als aktives Schaltgerät.
Dieses PCAP TFT LCD 7-Zoll-Display ist mit einem kapazitiven Touchscreen ausgelegt, das Abdeckglas kann nach Kundenanforderung angepasst werden.
Dieser 7-Zoll-TFT-Bildschirm ist mit Farbbereich Typ. 50% Min.45%.
Die Reaktionszeit dieses 7-Zoll-LCD-TFT ist Typ. 30ms, Max. 35ms.
Dieses 7 Zoll große 1024x600 TFT-Display verfügt über ein Kontrastverhältnis von Typ:1000 Min:800.
Diese 7-Zoll-RGB TFT arbeitet bei einer breiten Temperatur von -30° bis +75°.
7 Zoll TFT-LCD-Display mit breiter Temperatur 1024x600 HMI-Bildschirm RGB 50pins Produktzeichnung
Elektrische Spezifikationen für LCD-Module
Definition von Pin
I: Eingang, O: Ausgang, P: Leistung
Anmerkung 1: DE/SYNC-Modus ausgewählt. Normalerweise hoch ziehen.Wenn der DE-Modus ausgewählt wird, MODE=1 ¢, müssen VS und HS hoch ziehen.Wenn der SYNC-Modus ausgewählt wird, MODE= ¢0 ¢, muss DE geerdet sein.
Anmerkung 2: Bei der Eingabe von 18-Bit-RGB-Daten müssen die beiden unteren Bits der R, G und B-Daten vergründet sein.
Anmerkung 3: Die Daten sind am fallenden Rand des DCLK zu sperren.

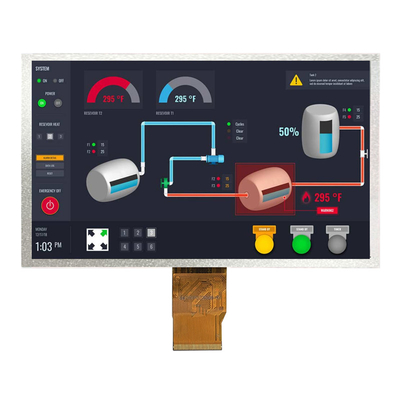

7 Zoll TFT-LCD-Display mit breiter Temperatur 1024x600 HMI-Bildschirm RGB 50pins Produktbild
