Produktdetails:
|
| Erzeugnis: | 10.1 Zoll LCD-Touch-Bildschirm | Entschließung: | 1280 RGB x 800 |
|---|---|---|---|
| Berührungsbildschirm: | RTP | Schnittstelle: | 8-Bit-LVDS-Schnittstelle |
| Oberflächenhelligkeit: | 420 cd/m2 (Nits) | Sichtrichtung: | IPS, Alle Blickwinkel (85/85/85/85) |
| Nummer des Pins: | 40 Pins | Umriss Dim.: | 229.46 (H) x149.1 ((V) x 4.3 ((T) (mm) |
| Aktivbereich: | 216.96 (H) x 135,6 ((V) (mm) | Oberflächenbehandlung: | Festbeschichtung ((3H) |
| Anzeigen von Farben: | 16,7 M | Verbindung: | ZIF |
| Betriebs-Temp.: | -20°C bis +70°C | Speichertemperatur.: | -30°C bis +80°C |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | Industrielle Resistenz-LCD-Touchscreen,Medizinischer Resistenz-LCD-Touchscreen |
||

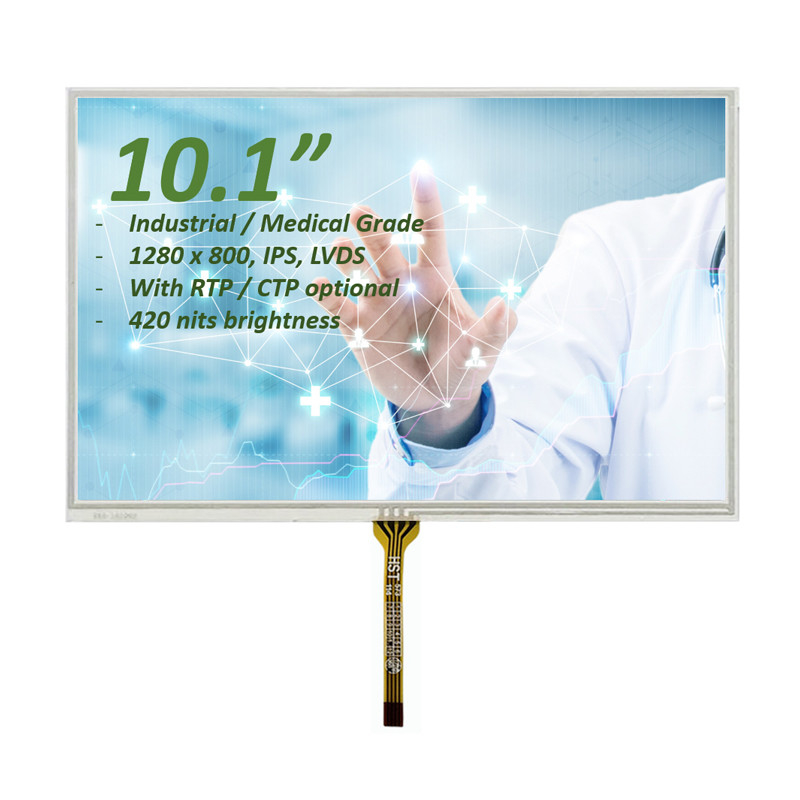

Industrielle/medizinische Qualität 10 Zoll Resistiver LCD-Touchscreen 1280x800 Punkte Produkt Einführung

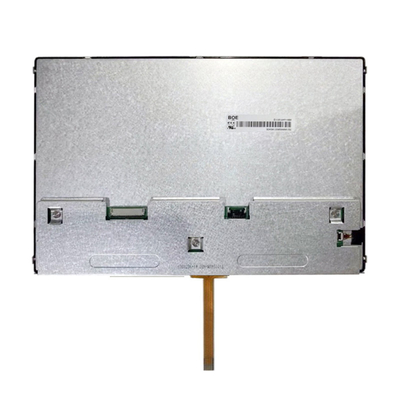

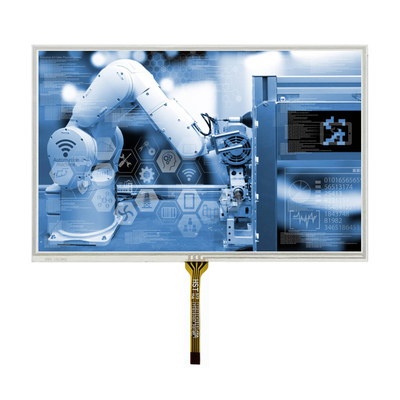

SAEF Technology SFTO1010LX-7047A-T Industrieller/medizinischer LCD-Touchscreen ist ein 10,1 Zoll großer IPS-Full-View-Angles-Bildschirm mit einer Auflösung von 1280x800 Pixel.Dieses TFT-LCD-Display-Modul unterstützt eine 8-Bit-LVDS-Schnittstelle. SFTO1010LX-7047A-T TFT-LCD-Bildschirm mit hoher Helligkeit beträgt 3,9 V (maximaler Wert) für die Betriebsspannung.
Das TFT-Modul SFTO1010LX-7047A-T ist mit einer Leuchtstärke von 420cd/m2 ausgelegt.GPS-Gerät, POS-Terminal, Bargeldleser, Scanner, Heimautomation, Konferenztelefon, Analysatoren, Haushaltsgeräte, Heimautomation, Sicherheitssystem usw.
Eigenschaften
Dieses 10,1 Zoll große industrielle TFT-Display kann bei Temperaturen von -20°C bis +70°C arbeiten, die Lagertemperatur reicht von -30°C bis +80°C.
Dieser resistive 10.1-Zoll-TFT-Touchscreen zeigt 16.7M Farbe an.
Dieser 10,1-Zoll-LCD-Touchscreen hat die Umrissdimension von 229,46 (H) X149,1 ((V) X 4,3 ((T) (mm), VA ist 216,96 (H) X 135,6 ((V) (mm).
Dieses 10,1-Zoll-TFT-Display unterstützt eine 8-Bit-LVDS-Schnittstelle, 40 Pins (Zif-Verbindung).
Dieses TFT-Display 10,1 Zoll ist ein IPS alle Blickrichtung
Für diesen 10,1" TFT-LCD haben wir einen Verion mit kapazitivem Touchscreen entworfen.SFTO1010LX-7047A-CT.
Für diesen 10,1" TFT-Bildschirm empfehlen wirSFRA101H-1280800A-CTfürKompatibel mit Raspberry Pi mit HDMI-Verbindung.
| Produkt: | 10.1-Zoll-LCD-Touchscreen |
| Die Entschließung: | 1280 RGB X 800 |
| Berührungsschirm: | RTP |
| Schnittstelle: | 8 Bits LVDS-Schnittstelle |
| Oberflächenleuchtigkeit: | 420 Cd/m2 (Nits) |
| Nummer des Pins: | 40 Pins |
| Blickrichtung: | IPS, jeder Blickwinkel (85/85/85/85) |
| Umriss Dim.: | 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm) |
| Aktivbereich: | 216.96 (H) X 135.6 ((V) (mm) |
| Anzeigfarben: | 16.7 M |
| Oberflächenbehandlung: | Festbeschichtung ((3H) |
| Verbindung: | ZIF |
| Betriebstemperatur: | -20°C bis +70°C |
| Lagertemperatur: | -30°C bis +80°C |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Industrielle/medizinische Qualität 10 Zoll Resistiver LCD-Touchscreen 1280x800 Punkte Produktzeichnung
Absolute Höchstratings
Anmerkung 1: Bei Ta unter 50oC beträgt die maximale Luftfeuchtigkeit 90% RH, bei Ta über 50oC sollte die absolute Luftfeuchtigkeit weniger als 60% RH betragen.
Anmerkung 2: Die Reaktionszeit wird bei Betriebstemperaturen um -10°C extrem langsam sein, und der Hintergrund wird bei hohem Betriebstemperatur dunkler.
Gleichspannungsmerkmale
Anmerkung 1: Stellen Sie sicher, dass VDD und VGL zuerst auf das LCD aufgetragen werden und dann VGH aufgetragen werden.
Anmerkung 2: Die VDD-Einstellung sollte der Signal-Ausgangsspannung der Systemplatine des Kunden entsprechen.
Anmerkung 3: Der typische VCOM ist nur ein Referenzwert, er muss je nach LCM optimiert werden.
Optische Eigenschaften
Definition von Pin
Industrielle/medizinische Qualität 10 Zoll Resistiver LCD-Touchscreen 1280x800 Punkte Produktzeichnung
