Produktdetails:
|
Erzeugnis: | 3.5 Zoll TFT-LCD-Touchscreen | Entschließung: | 320x480 HVGA |
---|---|---|---|
Sichtrichtung: | Um 12 Uhr. | Nummer des Pins: | 40 Pins |
Schnittstelle: | MCU 8/16BIT, SPI 3/4 Draht | Oberflächenhelligkeit: | 500 cd/m2 (Nits) |
Umriss Dim.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) | Aktivbereich: | 48.96 ((H) x73.44 ((V) (mm) |
Berührungsschirm: | mit einem Kapazitäts-Touch-Panel | Steuerungssysteme: | ILI9488 |
CTP-Treiber: | FT6336U | Verbindung: | Steckdosen |
Betriebstemperatur.: | -20°C bis +70°C | Speichertemperatur.: | -30°C bis +80°C |
Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | 3.5 Zoll TFT-LCD-Touchscreen,SPI-MCU-LCD-Touchscreen |
Über diesen Artikel SFTO350PY-7118A-CT TFT mit Touchscreen-Modul
Der SFTO350PY-7118A-CT-LCD-Touchscreen von SAEF Technology ist ein 3,5-Zoll-TN-Display, das speziell für Anwendungen mit hoher Auflösung und hoher Helligkeit entwickelt wurde.Im Folgenden ist eine ausführliche Einführung des Produkts zu finden.:
Anlagerichtung:
- Das Standardprodukt ist ein LCD-Modul im vertikalen Modus, das für die meisten Anwendungsszenarien der vertikalen Installation geeignet ist.
-Wenn Sie spezielle Anforderungen wie horizontale Modus benötigen, können Sie uns für technische Unterstützung und kundenspezifische Dienstleistungen kontaktieren.
Anwendungsszenarien:
- geeignet für verschiedene Anwendungen wie industrielle Steuerungen, medizinische Geräte, Instrumente, Smart Home-Geräte usw.
In industriellen Steuerungen kann das SFTO350PY-7118A-CT-LCD-Touchscreen-Modul von SAEF Technology mehrere Rollen spielen und die Betriebseffizienz und Benutzererfahrung verbessern.Die Kapazitäts-Touchscreen-Technologie und die hohe Helligkeit des Bildschirms des SFTO350PY-7118A-CT-Moduls machen es zu einer idealen Wahl für industrielle Steuerungen, insbesondere in Situationen, in denen eine präzise Steuerung und eine klare Anzeige erforderlich sind.Dieses Modul kann das Intelligenzniveau und den Betriebskomfort von Industrieautomationssystemen verbessern..
Eigenschaften
Produkt: | 3.5 Zoll TFT-LCD-Touchscreen |
Die Entschließung: | 320x480 HVGA |
Schnittstelle: | MCU 8/16BIT, SPI 3/4 Draht |
Nummer des Pins: | 40 Pins |
Blickrichtung: | Um 12 Uhr. |
Oberflächenleuchtigkeit: | 300 Cd/m2 (Nits) |
Umriss Dim.: | 54.48 ((H) x 84.71 ((V) x 3.40 ((T) (mm) |
Aktivbereich: | 48.96 ((H) x73.44 ((V) (mm) |
Berührungsschirm: | mit einem Kapazitäts-Touch-Panel |
CTP-Fahrer: | FT6336U |
Fahrer-IC: | ILI9488 |
Verbindung: | Steckdosen |
Betriebstemperatur: | -20°C bis +70°C |
Lagertemperatur: | -30°C bis +80°C |
Bescheinigung: | Einheitliche Regelung für die Bereitstellung von Dienstleistungen2015 |
Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Mechanische Umrisszeichnung
Definition des Schnittstellenpins
Ausrüstung- Nein. Ich weiß nicht. |
Symbol | Funktion |
1 | XL | Berühren Sie die linke Linie |
2 | Zwei Jahre | Berühren Sie den oberen Stromkreis. |
3 | XR | Berühr die rechte Endlinie. |
4 | YD | Berühren Sie die untere Linie |
5 | GND | Boden |
6 | Zulassung | Stromversorgung 1,8 V |
7 | VCC | Stromversorgung 2,8 V |
8 | FAMARK | Bildsynchronisationssignal |
9 | CS | Chip wählen Eingabe-Pin (aktiv niedrig) |
10 | RS | Anzeige von Daten/Befehlspin parallel |
11 | WR/SPI_SCL | Schreiben ermöglichen in 8080 MCU Parallel-Schnittstelle / SCL-Pin als Serial Clock |
12 | Forschung und Entwicklung | Lesen in 8080 MCU Parallelschnittstelle aktiviert. |
13 | SPI_SDA | Seriendaten-Eingabe-/Ausgabe-Zwei-Wege-Pin |
14 | SPI_SDO | Seriendaten-Ausgabe |
15 | Zurücksetzen | Außen-Reset-Eingang. |
16 | GND | Boden |
17 bis 32 | Die Daten werden in der Tabelle 1 aufgeführt. | MCU-Parallell-Interface-Datenbus. |
33 | LEDA | LED-Rücklicht ((Anode) |
34 bis 36 | LEDK | LED-Rücklicht (Kathode) |
37 | GND | Boden |
38 | Immobilien | Wählen Sie den Schnittstellenmodus aus |
39 | IM1 | Wählen Sie den Schnittstellenmodus aus |
40 | IM2 | Wählen Sie den Schnittstellenmodus aus |
Kapazitive Touchscreen-Schnittstelle Definition von Pin
1 | CTP_RST | Touchscreen zurücksetzen |
2 | CTP_INT | Touchscreen Unterbrechungssignal |
3 | CTP_SDA | Touchscreen-Datensignal |
4 | CTP_SCL | Touchscreen-Uhrsignal |
5 | GND | Boden |
6 | VDD | Stromversorgung |
Optische Spezifikation
Artikel 1 | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
Weiße Leuchtkraft (In der Mitte) |
Lv |
Θ=0 NormalBeobachtung WinkelIBL = 120mA |
- Ich weiß nicht. | 300 | - Ich weiß nicht. | cd/m2 | |
Reaktionszeit | Tr+Tf | - Ich weiß nicht. | 20 | 40 | m | ||
Kontrastverhältnis | Zinssatz | - Ich weiß nicht. | 500 | - Ich weiß nicht. | - Ich weiß nicht. | ||
FarbeChromatischkeit (CIE1931) |
Weiß | Wx | 0.292 | 0.307 | 0.322 | ||
- Ich weiß. | 0.312 | 0.327 | 0.342 | ||||
Blickwinkel |
- Ich weiß. |
Die |
CR≥10 |
- Ich weiß nicht. | 70 | - Ich weiß nicht. | |
Der | - Ich weiß nicht. | 70 | - Ich weiß nicht. | ||||
Ver |
Die | - Ich weiß nicht. | 60 | - Ich weiß nicht. | |||
Die | - Ich weiß nicht. | 60 | - Ich weiß nicht. | ||||
Einheitlichkeit der Helligkeit | Durchschnitt | Θ=0 | 80 | 90 | - Ich weiß nicht. | % | |
Farbspektrum | NTSC | Θ=0 | 57 | 60 | - Ich weiß nicht. | % | |
Optima Sichtrichtung | 12.00 Uhr |
Elektrische Eigenschaften
Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
Analog-Versorgungsspannung | VDD | 2.4 | 2.8 | 3.3 | V |
Digitale Versorgungsspannung | VDDI | 1.65 | 1.8 | 3.3 | |
Eingangssignal Spannung | HIV | 0.7VDDI | - | VDDI | V |
VIL | GND | - | 0.3VDDI | V |
Eigenschaften der Hintergrundbeleuchtung
Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit |
LED-Strom | Die | - | 90 | 120 | mA |
LED-Spannung | VL | - | 2.8 | 3.2 | V |
Betriebsdauer der LED | Hrs. | 30000 | 40000 | Uhrzeit |

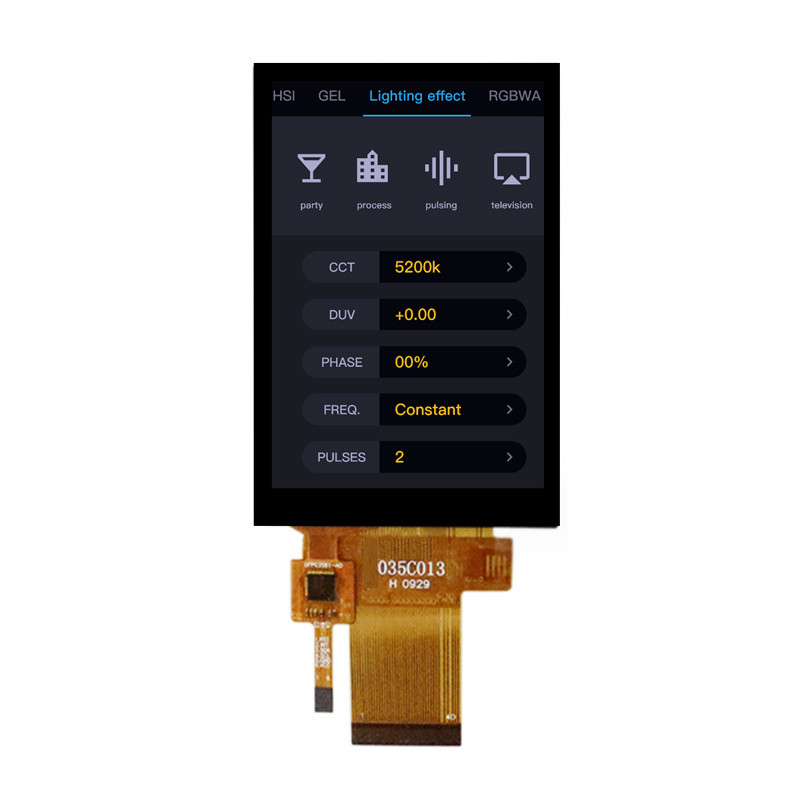

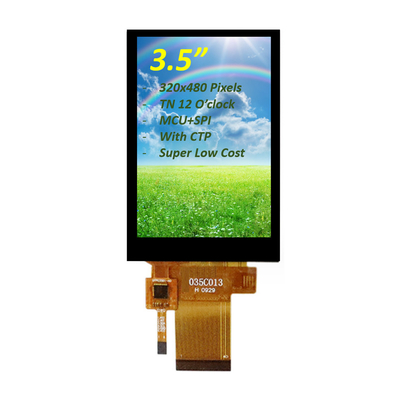

Produktbild
Fabrikanlagen und Zertifikate
