Produktdetails:
|
Erzeugnis: | 3,5 Zoll TFT LCD-Anzeige | Entschließung: | 320x480 HVGA |
---|---|---|---|
Sichtrichtung: | Um 12 Uhr. | Nummer des Pins: | 40 Pins |
Schnittstelle: | MCU 8/16BIT, SPI 3/4 Draht | Oberflächenhelligkeit: | 300 cd/m2 (Nits) |
Umriss Dim.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) | Aktivbereich: | 48.96 ((H) x73.44 ((V) (mm) |
Berührungsschirm: | mit einem Kapazitäts-Touch-Panel | Treiber-IC: | ILI9488 |
CTP-Treiber: | FT6336U | Verbindung: | Steckdosen |
Betriebstemperatur.: | -20°C bis +70°C | Speichertemperatur.: | -30°C bis +80°C |
Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | TFT-LCD-Display mit kapazitiver Berührung,320x480 HVGA TFT-LCD-Display |

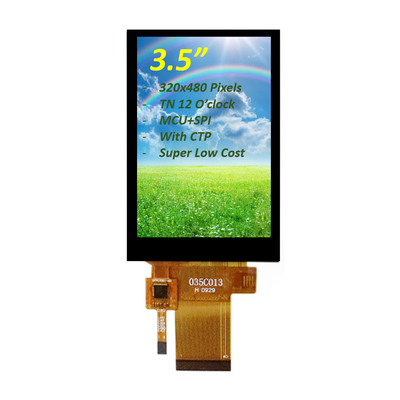

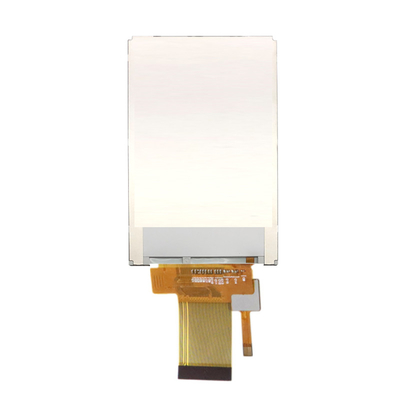

Produkteinführung: Low Cost TN Typ 3,5 Zoll TFT LCD-Display mit kapazitiven Touchscreen
Übersicht:Wir freuen uns, Ihnen das Low Cost TN Type 3.5-Inch TFT LCD Display vorzustellen, eine innovative Lösung, die Erschwinglichkeit mit fortschrittlicher Technologie verbindet, perfekt für eine Vielzahl von Anwendungen.Dieses Display verfügt über eine zuverlässige MCU zusammen mit einer einfach zu bedienenden SPI-Schnittstelle und einem ansprechenden kapazitiven Touchscreen, so dass es eine ideale Wahl für Entwickler und Hersteller ist.
Hauptmerkmale:
Kompakt: Durch die 3,5 Zoll große Größe ist es perfekt für Raumbeschränkte Projekte und bietet gleichzeitig eine ausreichende visuelle Immobilie.
Hochauflösung: Genießen Sie dank der hochauflösenden Anzeigemöglichkeiten klare Bilder und lebendige Farben, die Ihren Anwendungen Leben einhauchen.
Kapazitiver Touchscreen: Die integrierte kapazitive Touchtechnologie bietet eine intuitive Benutzererfahrung, die eine nahtlose Navigation und Interaktion ermöglicht.
MCU-Kompatibilität: Dieses Display wurde entwickelt, um harmonisch mit einer Vielzahl von MCUs zu arbeiten. Es ist vielseitig und leicht in Ihre bestehenden Systeme zu integrieren.
SPI-Schnittstelle: Das SPI-Kommunikationsprotokoll gewährleistet eine schnelle Datenübertragung und verbessert die Systemleistung und ermöglicht schnelle Reaktionszeiten für interaktive Anwendungen.
Kosteneffiziente Lösung: Als kostengünstige Option erfüllt dieses Display Budgetbeschränkungen, ohne dabei auf Qualität oder Leistung zu verzichten.
Vorteile:
Einfache Integration: Mit klaren Pinouts und Dokumentation ist die Integration dieses Displays in Ihre Projekte ein Kinderspiel und spart Ihnen Zeit und Mühe.
Breite Anwendungsbereiche: Geeignet für verschiedene Anwendungen, einschließlich IoT-Geräte, Handheld-Gadgets, Automatisierungssysteme und Bildungswerkzeuge.
Robuste Haltbarkeit: Entworfen, um dem täglichen Gebrauch standzuhalten, was eine lange Lebensdauer und Zuverlässigkeit in verschiedenen Umgebungen gewährleistet.
Anwendungen:
Consumer Electronics: Perfekt für kleine Geräte wie Smart Home Geräte, Gesundheitsmonitore und tragbare Spielekonsolen.
Industrielle Steuerungssysteme: Ideal für HMI-Anwendungen (Human-Machine-Interface), die das Engagement der Benutzer und die Betriebseffizienz verbessern.
Bildungsprojekte: Ein großartiges Werkzeug für Studenten und Hobbyisten, das Lernen und Prototyping interaktiv und unterhaltsam macht.
Schlussfolgerung:Das Low Cost TN Type 3.5-Inch TFT LCD Display mit kapazitiven Touchscreen ist ein Game-Changer für Entwickler, die eine budgetfreundliche, aber leistungsstarke Display-Lösung suchen.Ob Sie ein neues Produkt erstellen oder ein bestehendes verbessern, bietet dieses Display die Zuverlässigkeit und Funktionalität, die Sie zum Erfolg benötigen.
Eigenschaften
Produkt: | 3.5 Zoll TFT-LCD-Display |
Die Entschließung: | 320x480 HVGA |
Schnittstelle: | MCU 8/16BIT, SPI 3/4 Draht |
Nummer des Pins: | 40 Pins |
Blickrichtung: | Um 12 Uhr. |
Oberflächenleuchtigkeit: | 300 Cd/m2 (Nits) |
Umriss Dim.: | 54.48 ((H) x 84.71 ((V) x 3.40 ((T) (mm) |
Aktivbereich: | 48.96 ((H) x73.44 ((V) (mm) |
Berührungsschirm: | mit einem Kapazitäts-Touch-Panel |
CTP-Fahrer: | FT6336U |
Fahrer-IC: | ILI9488 |
Verbindung: | Steckdosen |
Betriebstemperatur: | -20°C bis +70°C |
Lagertemperatur: | -30°C bis +80°C |
Bescheinigung: | Einheitliche Regelung für die Bereitstellung von Dienstleistungen2015 |
Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Mechanische Dimension
Optische Spezifikation
Artikel | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
Weiße Leuchtkraft (Mitte) | Lv |
Θ=0Normal BeobachtungWinkel IBL = 120mA |
- Ich weiß nicht. | 300 | - Ich weiß nicht. | cd/m2 | |
Reaktionszeit | Tr+Tf | - Ich weiß nicht. | 20 | 40 | m | ||
Kontrastverhältnis | Zinssatz | - Ich weiß nicht. | 500 | - Ich weiß nicht. | - Ich weiß nicht. | ||
Farbe Chromatischkeit (CIE1931) |
Weiß | Wx | 0.292 | 0.307 | 0.322 | ||
- Ich weiß. | 0.312 | 0.327 | 0.342 | ||||
Blickwinkel |
- Ich weiß. |
Die |
CR≥10 |
- Ich weiß nicht. | 70 | - Ich weiß nicht. | |
Die | - Ich weiß nicht. | 70 | - Ich weiß nicht. | ||||
Ver |
Die | - Ich weiß nicht. | 60 | - Ich weiß nicht. | |||
Die | - Ich weiß nicht. | 60 | - Ich weiß nicht. | ||||
Einheitlichkeit der Helligkeit | Durchschnitt | Θ=0 | 80 | 90 | - Ich weiß nicht. | % | |
Farbspektrum | NTSC | Θ=0 | 57 | 60 | - Ich weiß nicht. | % | |
Optima Sichtrichtung | 12.00 Uhr |
Messzustand
> Umgebung der Messung: Dunkler Raum
> LED-Strom IL: 120mA
> Umgebungstemperatur: 25±2°C
> 15 Minuten Aufwärmzeit
Elektrische Eigenschaften
Artikel | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
Analog-Versorgungsspannung | VDD | 2.4 | 2.8 | 3.3 | V |
Digitale Versorgungsspannung | VDDI | 1.65 | 1.8 | 3.3 | |
Eingangssignal Spannung | HIV | 0.7VDDI | - | VDDI | V |
VIL | GND | - | 0.3VDDI | V |
Eigenschaften der Hintergrundbeleuchtungseinheit
Artikel | Symbol | Min. | Typ | Maximal | Einheit |
LED-Strom | Die | - | 90 | 120 | mA |
LED-Spannung | VL | - | 2.8 | 3.2 | V |
Betriebsdauer der LED | Hrs. | 30000 | 40000 | - | Uhrzeit |
LCM-Schnittstelle Pin Definition
Ausrüstung - Nein. Ich weiß nicht. |
Symbol | Funktion |
1 | XL | Berühren Sie die linke Linie |
2 | Zwei Jahre | Berühren Sie den oberen Stromkreis. |
3 | XR | Berühr die rechte Endlinie. |
4 | YD | Berühren Sie die untere Linie |
5 | GND | Boden |
6 | Zulassung | Stromversorgung 1,8 V |
7 | VCC | Stromversorgung 2,8 V |
8 | FAMARK | Bildsynchronisationssignal |
9 | CS | Chip wählen Eingabe-Pin (aktiv niedrig) |
10 | RS | Anzeige von Daten/Befehlswahlknopf parallel |
11 | WR/SPI_SCL | Schreiben ermöglichen in 8080 MCU Parallel-Schnittstelle / SCL-Pin als Serial Clock |
12 | Forschung und Entwicklung | Lesen in 8080 MCU Parallelschnittstelle aktiviert. |
13 | SPI_SDA | Seriendaten-Eingabe-/Ausgabe-Zwei-Wege-Pin |
14 | SPI_SDO | Seriendaten-Ausgabe |
15 | Zurücksetzen | Außen-Reset-Eingang. |
16 | GND | Boden |
17 bis 32 | Die Daten werden in der Tabelle 1 aufgeführt. | MCU-Parallell-Interface-Datenbus. |
33 | LEDA | LED-Rücklicht ((Anode) |
34 bis 36 | LEDK | LED-Rücklicht (Kathode) |
37 | GND | Boden |
38 | Immobilien | Wählen Sie den Schnittstellenmodus aus |
39 | IM1 | Wählen Sie den Schnittstellenmodus aus |
40 | IM2 | Wählen Sie den Schnittstellenmodus aus |
