Produktdetails:
|
| Erzeugnis: | LCD-Touch-Bildschirm 3,5" | Entschließung: | 320 x 240 Punkte |
|---|---|---|---|
| Berührungsbildschirm: | mit PCAP-Touch Screen | Abdeckungs-Linse: | Anpassbar |
| Sichtrichtung: | Um 6 Uhr. | Schnittstelle: | RGB-SCHNITTSTELLE |
| Umriss Dim.: | 76.9x63.9x4.65 mm | Nummer des Pins: | 54 Stifte |
| Hintergrundlicht-Versorgungsstrom: | 20 MA | Hintergrundlichtversorgungsspannung: | 19,2 V |
| Verbindung: | Steckdosen | Oberflächenhelligkeit: | 320 cd/m2 |
| Stromversorgungsspannung für Logik: | 10,6 bis 3,3 V | Eingangsspannung: | VDD+0.3 V |
| Betriebstemperatur: | °C -20 bis 70 | Speichertemperatur: | -30 bis 80 °C |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 3.5 LCD-Touchscreen,54-Pin-LCD-Touchscreen,320x240-LCD-Touchscreen |
||
3.5" TFT-LCD-Touchscreen-Display RGB 320x240 Landschaft 54-Pin mit kapazitivem Touchscreen Produkt Einführung
SAEF TECHNOLOGY SF-TO350M-8840A-CT ist eine 3,5-Zoll-LCD-Zelle mit Dünnschichttransistoren als aktiven Elementen und enthält Pixel.3) Inch-Transmissiv-Haupt-TN-LCD-Panel. Die Auflösung des Panels beträgt 320 ((RGB) x 240 Pixel und kann bis zu 16,7M Farbe anzeigen.
SF-TO350M-8840A-CT ist mit PCAP-Touchscreen OCA befestigt, der PCAP ist G + G-Struktur. SF-TO350M-8840A-CT unterstützt RGB-Schnittstelle, während der Touchscreen ist IIC-Schnittstelle.
SF-TO350M-8840A-CT TFT-LCD-Modul wird weit verbreitet in Blackbox, Smart Device, mobilen POS, Bargeldleser, GPS-Handtelefon, Hand-Food-Bestellmaschine, Signalanalysatoren,Laborgeräte auf der Bank, Sicherheitssystem, Hausautomation, Mini-Audio-Player, Baby-Monitor und andere Handheld-Geräte usw.
Eigenschaft:
| Produkt: | LCD-Touch-Bildschirm 3,5" |
| Die Entschließung: | 320X240 Punkte |
| Abdeckungsglas: | Anpassbar |
| Schnittstelle: | RGB-Schnittstelle |
| Nummer des Pins: | 54 Stifte |
| Berührungsschirm: | Mit PCAP Touchscreen |
| Oberflächenleuchtigkeit: | 320 Cd/m2 (kann angepasst werden) |
| Blickrichtung: | Um 6 Uhr. |
| Umriss Dim.: | 76.9x63.9x4.65 mm |
| Hintergrundlichtstrom: | 20 MA |
| Hintergrundlichtversorgungsspannung: | 19.2 V |
| Verbindung: | Steckdosen |
| Eingangsspannung: | VDD+0,3 V |
| Stromversorgungsspannung für Logik: | 10,6 bis 3,3 V |
| Betriebstemperatur: | -20 bis 70 °C |
| Speichertemperatur: | -30 bis 80 °C |
| Bescheinigung: | Einheitliche Regelung für die Bereitstellung von Dienstleistungen2015 |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Definition des Schnittstellenpins
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | LED-K1 | Ich... | LED-Kathode |
| 2 | LED-K2 | Ich... | LED-Kathode mit LED-K1 verbinden |
| 3 | LED-A1 | Ich... | LED-Anode |
| 4 | LED-A2 | Ich... | LED-Anode mit LED-A1 verbinden |
| 5 bis 7 | NC | - | Keine Verbindung |
| 8 | /RESET | Ich... | Pin zurücksetzen |
| 9 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 10 | SCL | Ich... | SPI-Uhrsignal |
| 11 | SDI | Ich... | SPI-Schnittstellen-Eingabe-Pin |
| 12 | B0 | Ich... | BLUE Datensignal (LSB) |
| 13 bis 19 | B1-7 | Ich... | Blaues Datensignal |
| 20 | G0 | Ich... | GREEN Datensignal (GSB) |
| 21 bis 27 | G1 bis 7 | Ich... | Grünes Datensignal |
| 28 | R0 | Ich... | RED-Datensignal (LSB) |
| 29 bis 35 | R1 bis 7 | Ich... | RED-Datensignal |
| 36 | HSYNC | Ich... | Horizontales Synchronisierungssignal |
| 37 | VSYNC | Ich... | Vertikal synchronisierendes Signal |
| 38 | Die Mitgliedstaaten | Ich... | Clock Signal, um jedes Datum auszuprobieren |
| 39 bis 40 | NC | - | Keine Verbindung |
| 41 | VDD | Ich... | Stromquelle +2,8 V |
| 42 | VDDIO | Ich... | 1.8V~2.8V Stromquelle |
| 43 | Zwei Jahre | Ich... | Touch-Panel-Pin |
| 44 | XL | Ich... | |
| 45 | YD | Ich... | |
| 46 | XR | Ich... | |
| 47 bis 51 | NC | - | Keine Verbindung |
| 52 | ENABLE | Ich... | Eingabedaten aktivieren |
| 53 bis 54 | GND | Ich... | Stromversorgung |
Maximale absolute Grenze
| Artikel | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel | Symbol | Min. | TYP | Maximal | Einheit | Die Situation |
| Versorgungsspannung | Vf | 17.5 | 19.2 | 20.5 | V | Wenn=20mA |
| Versorgungsstrom | Wenn | - | 20 | - | mA | - |
| Umkehrspannung | - Ich weiß. | - | - | 5 | V | - |
| Leistungsausfall | Pd | - | 288 | - | mW | - |
| Lichtstärke | 260 | 320 | 350 | Cd/m2 | Wenn=20mA | |
| Einheitlichkeit für LCM | - | 80 | - | - | In % | Wenn=20mA |
| Hintergrundlichtfarbe | Weiß | |||||
Zuverlässigkeitsprüfung
| Artikel | Die Situation | Zeit (Stunden) | Bewertung |
| Hochtemperatur-Speicherung | 80°C | 120 |
Keine Anomalien in Funktionen und Aussehen |
|
Hohe Temperatur
|
70°C | 120 | |
| Lagerung bei niedriger Temperatur | -30°C | 120 | |
| Niedrige Temperatur | -20°C | 120 | |
| Luftfeuchtigkeit | 60°C/ 90% RH | 120 | |
| Wärmeschocktemperatur |
-20 °C ¬ 25 °C ® 70 °C (0,5 Stunden ¬ 5 Minuten ® 0,5 Stunden) |
10 Zyklen |

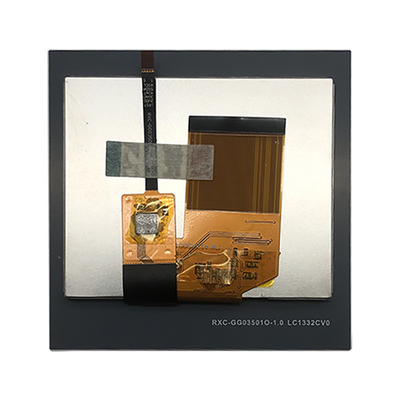

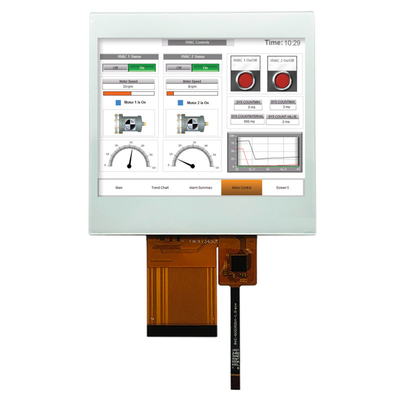

3.5" TFT-LCD-Touchscreen Anzeige RGB 320x240 Landschaft 54 Pin mit kapazitivem Touchscreen Produktbild
Fabrikanlagen und Zertifikate
Projizierte Kapazität (PCAP)
Die Projektierte Kapazitäts-Touch-Technologie (PCAP) bietet eine schnelle und empfindliche Reaktion und eine professionelle Zuverlässigkeit.
Wir können auch PCAP-Touch-Screen mit Flüssigkristall-Displays (LCDs) kombinieren.die eine integrierte eingebettete Lösung ist, die hilft, die Lieferkette und Montage zu vereinfachen.
Abdeckungsglas:
1Form: Maßgeschneiderte Größen, Formen, Randbehandlungen, Löcher und Ausschnitte
2Farbe: Seidendruck, Logo
3Glasmaterial: Gorillaglas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF
Sensor:
1- Sensormaterial: Glas, Film, Film+Film
2. FPC: Formgestaltung optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4- Schnittstelle: I2C, USB, RS232
