Produktdetails:
|
Erzeugnis: | 4.3 Zoll IPS TFT-LCD | Entschließung: | Punkte 480x272 |
---|---|---|---|
Schnittstelle: | RGB 40-Pin | Betriebs-Temp.: | -20°C bis +70°C |
Speichertemperatur.: | -30°C bis +80°C | Sichtrichtung: | Alle Blickwinkel (85/85/85/85) |
Berührungsbildschirm: | Kapazitäts-Touch-Panel optional | Treiber-IC: | ST7282 |
Nummer des Pins: | 40 Stifte | Abmessungen der Abdeckungsglas: | 130x96 mm |
Verbindung: | FPC-Stecktyp | Oberflächenhelligkeit: | 350 cd/m2 |
Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |

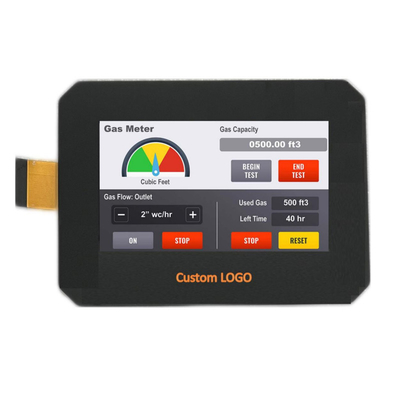

4.3 Zoll TFT-LCD-Display China Hersteller Lieferant, 4,3 Zoll TFT-LCD-Landschaftsmodul mit 350 Nits Helligkeit Produkteinführung

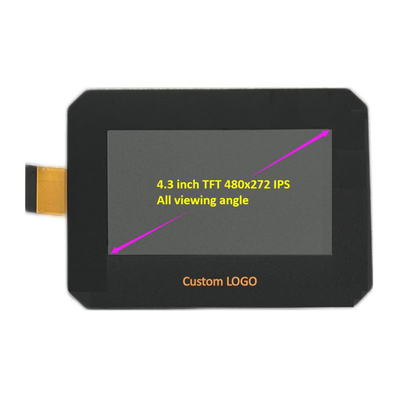

SFTC430B-7082B1-CT ist ein diagonal 4,3-Zoll IPS Full Viewing Angle TFT LCD-Modul mit einer Auflösung von 480x272 Pixel. Dieses Modul ist mit SC7282 IC eingebaut;Es umfasst die Funktionen des Steuerungs- und Fahrer-IC., unterstützt RGB-Schnittstelle, Versorgungsspannung (Vdd) Bereich von 3,0V bis 3,6V. Dieses Modul ist mit IPS vollen Blickwinkel ((80/80/80/80), und das Seitenverhältnis ist 16:9.
SFTC430B-7082B1-CT TFT LCD Display Modul ist Landschaftsmodus mit Helligkeit 350 Nits. Das Modul ist auch für Resistive Touch Screen und Projektierte Kapazitive Touch Screen optional verfügbar.SFTC430B-7082B1-CT kann bei Temperaturen von -20°C bis +70°C betrieben werdenDie Lagertemperaturen liegen zwischen -30°C und +80°C.
Anwendung
Weit verbreitet in Kaffeemaschinen, Mikrowellenherden, Scannern, Hausautomation, Zugangskontrollsystem, Überwachungsausrüstung, Analysatoren, Sicherheitssystem, Gartenbewässerungssystem, POS-Terminal, Cash Reader,usw..
Produktvorteile
1.IPS Vollblickwinkel ((80/80/80/80). Sehr guter Blickwinkel. Perfekt für verschiedene Arten von Anwendungen, unabhängig davon, ob auf dem Tisch oder auf dem Handheld verwendet wird.
2.Exzellente Anzeigeleistung der Hintergrundfarbe, der Leuchtkraft, des Blickwinkels und der Intensität usw.
3.Ein weiterer Verion mit einer Breite von 4,3 Zoll kann bei breiten Temperaturen von -30°C bis +80°C für industrielle Anwendungen betrieben werden.
4.Flexibel mit oder ohne resistiven Touchscreen. Wir können auch für Kunden maßgeschneiderte CTP (kapazitive Touchscreen) entwerfen.
5.Low-Cost-Lösung unter der gleichen Art in der LCD-Industrie.
6Einfach zu installieren und leicht zu warten.
Produkt: | 4.3 Zoll IPS TFT-LCD | Die Entschließung: | 480x272 Punkte |
---|---|---|---|
Schnittstelle: | RGB 40 Pin | Betriebstemperatur: | -20°C bis +70°C |
Lagertemperatur: | -30°C bis +80°C | Blickrichtung: | Alle Blickwinkel (85/85/85/85) |
Berührungsschirm: | Kapazitäts-Touch-Panel optional | Fahrer-IC: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
Nummer des Pins: | 40 PINS | Abmessungen des Abdeckglases: | 130x96 mm |
Verbindung: | Typ der FPC-Steckdose | Oberflächenleuchtigkeit: | 350 Cd/m2 |
Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
4.3 Zoll TFT-LCD-Display China Hersteller Lieferant, 4,3 Zoll TFT-LCD-Landschaftsmodul mit 350 Nits Helligkeit Produktzeichnung
Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
1 | LED-K | Ich... | LED-Kathode |
2 | LED-A | Ich... | LED-Anode |
3 | VSS | Ich... | Stromversorgung |
4 | VDD | Ich... | Stromquelle |
5 bis 12 | R00-R07 | Ich... | RED-Datensignal (LSB) |
13 bis 20 | G00-G07 | Ich... | GREEN Datensignal (GSB) |
21 bis 28 | B00-B07 | Ich... | BLUE Datensignal (LSB) |
29 | VSS | Ich... | Stromversorgung |
30 | DLCK | Ich... | Clock Signal, um jedes Datum auszuprobieren |
31 | DISP | Ich... | Anzeige des Ein-/Aus-Signals |
32 | HSYNC | Ich... | Horizontales Synchronisierungssignal |
33 | VSYNC | Ich... | Vertikal synchronisierendes Signal |
34 | DE | Ich... | Eingabedaten aktivieren |
35 | NC | - | Geöffnet |
36 | GND | Ich... | Stromversorgung |
37 | XR | Ich... | PIN-Kennzeichen des Touch Panels |
38 | YD | Ich... | PIN-Kennzeichen des Touch Panels |
39 | XL | Ich... | PIN-Kennzeichen des Touch Panels |
40 | Zwei Jahre | Ich... | PIN-Kennzeichen des Touch Panels |
Artikel | Symbol | Wert | Einheit |
Stromversorgungsspannung für Logik | VDD | 3.0 bis 3.6 | V |
Eingangsspannung | Wein | VDD+0.3 | V |
Betriebstemperatur | Topr | - 20 bis 70 | °C |
Lagertemperatur | Tstg | - 30 bis 80 | °C |
Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
Versorgungsspannung | Vf | - | 25.6 | - | V | Wenn=20mA |
Versorgungsstrom | Wenn | - | 20 | - | mA | - |
Umkehrspannung | - Ich weiß. | - | - | 5 | V | - |
Leistungsausfall | Pd | - | 512 | - | mW | - |
Lichtstärke für LCM |
- |
- | 350 | - | Cd/m2 | Wenn=20mA |
Einheitlichkeit für LCM | - | 70 | 75 | - | In % | Wenn=20mA |
Hintergrundlichtfarbe | Weiß |
Artikel | Die Situation | Zeit (Stunden) | Bewertung |
Hochtemperatur-Speicherung | 80°C | 120 |
Keine Anomalien in Funktionen und Aussehen |
Hohe Temperatur
|
70°C | 120 | |
Lagerung bei niedriger Temperatur | -30°C | 120 | |
Niedrige Temperatur | -20°C | 120 | |
Luftfeuchtigkeit | 60°C/ 90% RH | 120 | |
Wärmeschocktemperatur |
-20 °C ¬ 25 °C ® 70 °C (0,5 Stunden ¬ 5 Minuten ® 0,5 Stunden) |
10 Zyklen |

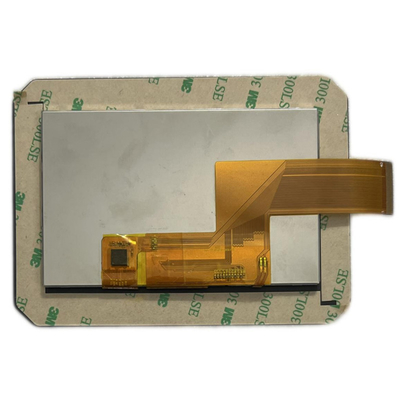

4.3 Zoll TFT-LCD-Display China Hersteller Lieferant, 4,3 Zoll TFT-LCD-Landschaftsmodul mit 350 Nits Helligkeit Produktbild
Qualitätsmanagement
1Qualitätspolitik
Gewährleistung guter Qualität und pünktliche Lieferung von Waren;
Um die Anforderungen der Kunden durch kontinuierliche Verbesserung zu erfüllen
2. Umwelt- und Gesundheitspolitik
Einhaltung der Gesetze und Vorschriften sowie Verhütung und Kontrolle der Umweltverschmutzung;
Versuchen, die Emissionen zu reduzieren und Ressourcen zu schonen und vollständig zu nutzen;
Verbesserung des Umweltbewusstseins und kontinuierliche Verbesserung der Umwelt;
3. Annahme von Maßnahmen
Sie wird ihre Qualitätspolitik transparenter machen und das Qualitätsbewusstsein der Mitarbeiter durch Ausbildung und Ausbildung verbessern.
Durch die Einführung des 5S-Managements wird das Büro und die Produktionsstätte sauber und geordnet und die Mitarbeiter gut ausgebildet sein;
Sie stellt sicher, dass das Qualitätssicherungssystem ISO9001 alle Aspekte abdeckt, die sich auf die Qualität von Produkten und Dienstleistungen auswirken, bevor es in das regulierte und verfahrensmäßige Management und die Kontrolle einbezogen wird;
Unter der Voraussetzung, dass die Qualität gewährleistet ist, werden die Produktionskosten einschließlich der Kosten für Rohstoffe gesenkt, die Produktion und die Effizienz des Managements verbessert.
Fabrikanlagen und Zertifikate
LCD-Touch-Bildschirm
1.1 Resistiver Touchscreen
Vor dem Aufkommen des iPhones wurden fast ausschließlich resistive Touchscreen verwendet, die Druckmessgeräte zur Kontaktsteuerung verwendeten,mit einer Breite von mehr als 20 mm,.
Der Hauptteil des widerstandsfähigen Touchscreens besteht aus einem widerstandsfähigen Filmschirm, der sehr gut mit der Oberfläche des Displays übereinstimmt, der sich aus einem mehrschichtigen Verbundfilm zusammensetzt.mit einer Breite von mehr als 20 mm,, und die Oberfläche ist mit einer durchsichtigen Oxidmetall-Leitungsschicht (transparenter Leitungwiderstand) beschichtet, die mit einer Schicht der Außenoberflächenhärtung bedeckt ist,eine glatte und reibungsfreie Kunststoffschicht, und seine innere Oberfläche ist ebenfalls mit einer Beschichtung beschichtet,und es gibt viele kleine (weniger als 1/1000 Zoll) transparente Isolationspunkte zwischen ihnen, um die beiden Schichten der leitfähigen Isolationsschicht zu trennenWenn der Finger den Bildschirm berührt, kommen die beiden Leitungsschichten am Berührungspunkt in Berührung, und der Widerstand ändert sich und erzeugt ein Signal in X- und Y-Richtung.der dann an den Touchscreen-Controller gesendet wirdDer Controller erkennt diesen Kontakt, berechnet die Position von (X,Y) und simuliert anschließend das Verhalten der Maus anhand der erhaltenen Position.Dies ist das grundlegendste Prinzip der resistiven Technologie Touchscreen.
Der vom Autor verwendete Touchscreen ist ein resistiver Touchscreen, und sein eigener Touchscreen-Steuerungschip ist XPT2046 (auf der Rückseite des LCD-Displays U1 befindet sich der Chip).XPT2046 ist ein 4-Draht-Touchscreen-Controller (SPI-Kommunikation) mit einer Auflösung von 12 Bit 125KHz-Slew-Rate-Schritt-für-Schritt-Approximation A/D-Wandler. XPT2046 unterstützt Niederspannungs-E/A-Schnittstellen von 1,5 V bis 5,25 V. XPT2046 kann die Position des gedruckten Bildschirms erkennen, indem es zwei A/D-Umwandlungen durchführt,und zusätzlich zur Messung des Drucks auf dem TouchscreenDer Betriebstemperaturbereich beträgt -40°C bis +85°C.
Der Chip ist vollständig kompatibel mit ADS7843 und ADS7846, und Sie können sich auf das Datenblatt dieser beiden Chips für eine detaillierte Verwendung dieses Chips beziehen.
Anmerkungen:
(1) Bei Verwendung des XPT2046-Chips wird direkt die SPI-Kommunikation (sowohl Software als auch Hardware) zur Ablesung der hohen 12-Bit-Datenleistung durch das MISO-Terminal verwendet.und dann lesen Sie die X- und Y-Koordinaten durch Koordinatenumwandlung und Filterung(Dies zeigt sich im Programmplanungsprozess)
(2) Aufgrund seiner besonderen physikalischen Eigenschaften erfordert die grundlegende Verwendung eines widerstandsfähigen Touchscreens eine Kalibrierung des Touchfehlers.aber die Kalibrierdaten von Widerstandsbildschirmen desselben LCD-Types sind ungefähr;
(3) Aufgrund des Vorhandenseins eines Mechanismus, der für widerstandsfähige Touchscreens kalibriert werden muss, ist eine Kalibrierung vor dem Gebrauch in der Regel erforderlich.Wir können 24CXX (EEPROM) zum Speichern der Kalibrierkompensationsparameter verwenden, und dann müssen wir nicht jedes Mal neu kalibrieren, wenn wir den Computer einschalten; (als letztes Mittel, die Kosten in Betracht ziehend,es ist tatsächlich möglich, die Kalibrierdaten in Flash zu speichern - nicht sehr empfehlenswert);
Vorteile des resistiven Touchscreen: hohe Präzision, niedriger Preis, starke Störungssicherheit und gute Stabilität.
Nachteile des resistiven Touchscreens: leicht kratzbar, Lichtdurchlässigkeit nicht sehr gut und nicht mehrfach berührbar.Ansonsten ist der Versatz nicht gering)
1.2 Kapazitiver Touchscreen
Heutzutage verwenden fast alle Smartphones, einschließlich Tablet-Computer, kapazitiven Bildschirm als Touchscreen, kapazitiven Bildschirm ist die Verwendung von menschlichem Körper Sensing für die Kontaktsensitionssteuerung,kein direkter Kontakt oder nur leichter Kontakt, indem der induzierte Strom erkannt wird, um die Berührungskoordinaten zu lokalisieren.
Es gibt zwei Haupttypen von kapazitiven Touchscreens:
1) Kapazitiv-Kapazitiv-Touchscreen auf der Oberfläche.
Auf der Oberflächenkapazitiv-Touchscreen-Technologie wird ITO (Indiumtinoxid,ein transparentes leitendes Material) leitendes Film, um das Berührungsverhalten der Bildschirmoberfläche durch elektrisches Feld zu erfassenAber oberflächlich kapazitive Touchscreens haben einige Einschränkungen, sie können nur einen Finger oder eine Berührung erkennen.
2) Kapazitiver Touchscreen mit Projektion.
Projektierte kapazitive Touchscreen sind Sensoren, die Touchscreen-Elektroden verwenden, um elektrostatische Feldlinien zu emittieren.Es gibt zwei Arten von Kapazität, die im Allgemeinen in der projizierten kapazitiven Sensorik verwendet werden: Selbstkapazität und Wechselwirkungskapazität.
Selbstkapazität, auch als absolute Kapazität bekannt, ist die am weitesten verbreitete Methode, und Selbstkapazität bezieht sich normalerweise auf die Kapazität, die aus einer Scanelektrode und Erdung besteht.Auf der Oberfläche des Glases, gibt es transversale und Längs-Scan-Elektroden aus ITO, und zwischen diesen Elektroden und dem Boden bilden sie einen kapazitiven Pol.Parallel zur Schaltung wird ein Kondensator hinzugefügt, wodurch sich die Gesamtkapazität der Scanleitung ändert.
Die Interaktionskapazität, auch als Spannkapazität bezeichnet, bildet eine Kapazität am Schnittpunkt der Querschnitts- und Längselektroden auf der Glasoberfläche.Die interaktive Kapazitätsscanning-Methode besteht darin, die Kapazitätsänderung an jeder Kreuzung zu scannen, um die Position des Berührungspunktes zu bestimmenWenn sie berührt wird, beeinflusst sie die Kopplung der benachbarten Elektroden und verändert so die Kapazität am Schnittpunkt.und die Scanning-Methode der interaktiven Kapazität kann den Kapazitätswert jedes Schnittes und die Kapazität Veränderung nach Berührung erkennen, so dass es eine längere Scanzeit als die Scanning-Methode der Selbstkapazität erfordert, und es muss X * Y-Elektroden scannen und erkennen.alle verwenden interaktive kapazitive Technologie. (Das LCD des autorischen atomaren Elite-Boards ist ein kapazitiver Touchscreen)
Der übertragbare kapazitive Touchscreen verwendet zwei Säulen von Elektroden in den vertikalen und horizontalen Säulen, um eine Sensormatrix zu bilden.die X-Achselektrode und die Y-AchselektrodeDie Elektrode auf dem Bild ist tatsächlich transparent, und es ist hier für die Bequemlichkeit von allen.die Genauigkeit und Auflösung des transparenten Elektroden-Kapazitätsschirms in den Achsen X und Y hängen mit der Anzahl der Kanäle in den Achsen X und Y zusammen, und je mehr Kanäle, desto höher ist die Genauigkeit.
