15.6 Zoll Industrial TFT Display China Lieferant, Multimedia Optimum 15,6 Zoll FHD TFT LCD Display mit 1000 Nits

15.6 Zoll Industrial TFT Display China Lieferant, Multimedia Optimum 15,6 Zoll FHD TFT LCD Display mit 1000 NitsBeschreibung des Produkts

SFTO1560SMT-7050A3-N PCAP TFT-Display ist ein 15,6 Zoll farbiges aktives Matrix-TFT-LCD-Modul, das amorphe Silizium-TFTs (Dünnfilmtransistoren) als aktive Schaltvorrichtungen verwendet.6 Zoll diagonal gemessene aktive Area mit Full-HD-Auflösungen (1920 horizontalen x 1080 vertikalen Pixel-Array). Jedes Pixel ist in RÖT, GRÜN, BLÜE Punkte unterteilt, die in vertikalen Streifen angeordnet sind und dieses Modul kann 16,7M ((Aufgerundet) ((6bit+2FRC) Farben und Farbspektrum 45% anzeigen.Der LED-Treiber für Hintergrundlichtfahrt ist in diesem Modell eingebaut.

Das SFTO1560SMT-7050A3-N PCAP TFT-Display zeigt Grafiken und Texte auf einem 1920×3×1080-Dotspanel mit 16,7M ((8bit) Farben an, indem es die eDP (Embedded Display Port) Ver1.2-Schnittstelle verwendet und +3 liefert.3VDC-Versorgungsspannung für die TFT-LCD-AnlageIn diesem SFTO1560SMT-7050A3-N TFT-LCD-Panel sind Farbfilter für eine hervorragende Farbleistung integriert, um hellere und klarere Bilder zu realisieren.die Optimierung dieses Displays für die Verwendung in Multimedia-Anwendungen.Optimale Sicht in alle Richtungen.Ohne LED-Steuerung mit Hintergrundlicht. EDP-Übertragungsrate: 2,7 Gbps / 2 Spur 8 bit.

* Reserveart
* eDP-Schnittstelle
* Hochgeschwindigkeitsantwort
* 6-Bit (Hi-FRC) Farbtiefe, Anzeige von 16,7M Farben
* Hintergrundbeleuchtung mit eingebettetem Randtyp (LED)
* Kompatibel mit RGB98% und NTSC45% (NTSC72% ist ebenfalls verfügbar)
* Hohe Leuchtkraft und Kontrastverhältnis, geringe Reflexion und großer Blickwinkel
* Nur DE (Daten aktivieren)
* Roh- und Halogenfrei
* TEO 6.0, ES6.0 Konform
* Gamma-Korrektur

Eigenschaften:

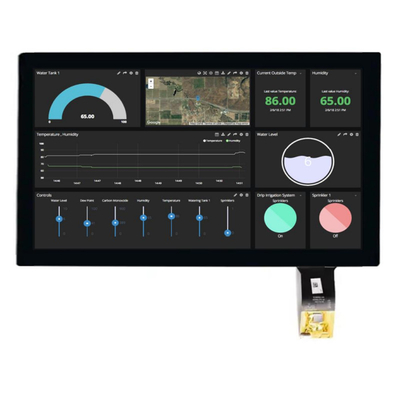

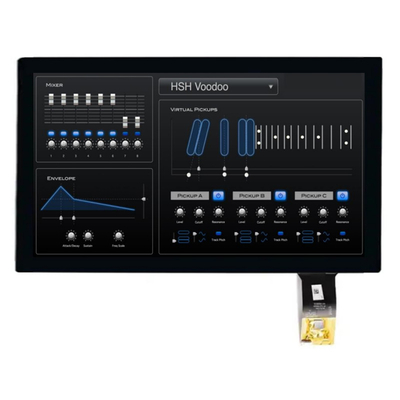

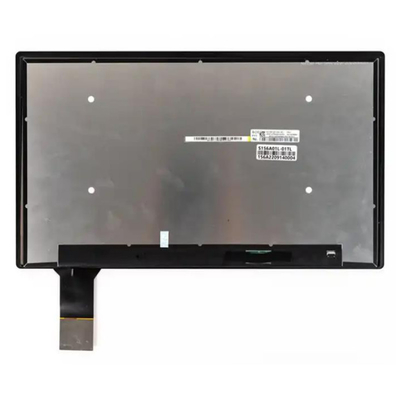

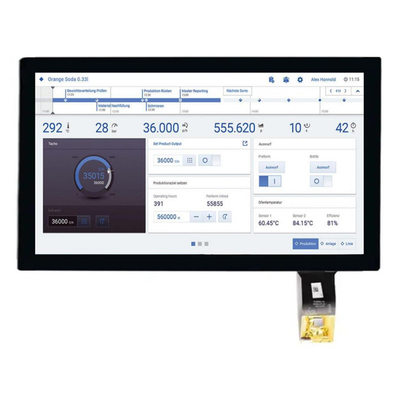

15.6 Zoll Industrial TFT Display China Lieferant, Multimedia Optimum 15,6 Zoll FHD TFT LCD Display mit 1000 NitsProdukt IMagie

15.6 Zoll Industrial TFT Display China Lieferant, Multimedia Optimum 15,6 Zoll FHD TFT LCD Display mit 1000 Nits ProduktZeichnung

Einführung in das eDP und seine Unterschiede zum DP

Steuerung der Hintergrundbeleuchtung oder anderer Panelfunktionen

2010 veröffentlichte VESA eDP 1.2, die die Möglichkeit zur Steuerung der Hintergrundbeleuchtung und anderer Funktionen durch Übertragung von Steuerbefehlen über die AUX hinzufügte,die die Anzahl der eDP-Kabel reduzieren kann (diese Kabel sind jetzt als optional in der oben genannten physikalischen Schnittstelle aufgeführt)Gleichzeitig ergänzt eDP 1.2 weitere neue Funktionen zur Verringerung der Anzahl der Kontakte und Drähte im Steckverbinder, was eine Schlüsselrolle bei der Verringerung des Gewichts und des Volumens des Systems spielt.Über den AUX-Kanal, kann der eDP die Funktionen der folgenden Anzeigeteile steuern: Hintergrundbeleuchtung einschalten oder ausschalten Die Einstellung der Hintergrundbeleuchtung ist mit der PWM-Hintergrundbeleuchtungsfrequenz möglich.Dynamische Hintergrundbeleuchtung aktivieren oder deaktivierenEs verwendet eine Farbmaschine, einen Dithering-Algorithmus oder fügt einen schwarzen Bildschirm für die Anpassung ein.Einige Marken entscheiden sich dafür, dass die Systemseite für die dynamische Hintergrundbeleuchtung bei einigen Modellen verantwortlich ist, und die Panelseite für andere Modelle für die dynamische Hintergrundbeleuchtung verantwortlich ist, so dass die Steuerung der Hintergrundbeleuchtung über den AUX-Kanal dem Systemdesign mehr Flexibilität verleiht.

PSR kann die Akkulaufzeit von Mobilgeräten verlängern

PSR ist wahrscheinlich die am meisten diskutierte neue Funktion in eDP. PSR ermöglicht es dem System, den Gesamtenergieverbrauch beim Anzeigen von Standbildern zu reduzieren.Da der Bildschirm oft in realen Nutzungssituationen eingefroren wird, PSR kann die Akkulaufzeit von mobilen Geräten effektiv verlängern. Wenn das Display-Panel PSR unterstützen möchte, muss das TCON einen Buffer-Speicher in das Panel integriert haben, wenn ein Bildschirm angezeigt wird,Das TCON speichert das Bild im Pufferspeicher., wird das Bildquellegerät (GPU oder CPU) die Bildübertragung unterbrechen und die Bildübertragungsschnittstelle abschalten.Das TCON zeigt automatisch das im Speicher gespeicherte Bild an.Die PSR-Funktion erschien erstmals in der Spezifikation eDP 1.3.die erste Generation von PSR, auch bekannt als PSR1, wenn bei Eintritt in einen Bildschirm, wenn sich ein Teil des Bildes ändert, muss der gesamte Bildschirm aktualisiert werden, muss das Bild wieder übertragen werden,und der Speicher muss auch in einem ganzen Bildschirm wieder gespeichert werdenMit eDP 1.4 Gen 2 PSR, auch PSR2 genannt, muss nur ein Teil des Bildschirms aktualisiert werden.was bedeutet, dass der Grafikprozessor nur eine kleine Menge an Daten übertragen muss, die aktualisiert werden müssenIm Vergleich zu PSR1 muss der Grafikprozessor weniger Zeit arbeiten, was den Stromverbrauch weiter reduzieren kann, und dieser Teil von PSR2 wird als partielles Update bezeichnet.Die Funktion "Teil-Update" stellt die Chip-Entwickler vor eine ganze Reihe neuer HerausforderungenZunächst einmal musste der Chip eine neue Funktion namens Frame Sync unterstützen, die es dem Display-Panel ermöglicht, mit der Uhr am Ausgang zu synchronisieren, wenn der Hauptkanal getrennt ist.Diese Funktion wird mit dem Empfänger synchronisiert, indem die in der AUX-Übertragung DisplayPort 1 angegebene verstellbare Systemuhr-Codierung (GTC) verwendet wird.2a. Frame Sync ermöglicht es dem Bildausgang, die im Pufferspeicher des Panels gespeicherten Daten zur entsprechenden Zeit zu aktualisieren.auch als ALPM bekannt, auch in eDP 1 definiert.4. ALPM erfordert, dass das Display sehr schnell aus dem Standby- und Schlafzustand aussteigen kann; 500 Nanosekunden müssen außerhalb des Standby- und 20 Mikrosekunden außerhalb des Schlafzustands sein,Das ist viel schneller als No Link Training., was etwa 100 Mikrosekunden dauert.

Verringerte Hauptkanal- und AUX-Spannung

Vor der eDP 1.4, die physikalische Schicht (PHY) der Ausgabe der Spezifikation eDP hatte das gleiche Spannungsflapperniveau wie die Ausgabe des DisplayPort,so dass das DisplayPort-Ausgabegerät mit minimalen Protokolländerungen in eine eDP-Ausgabe konvertiert werden könnte, die Flexibilität im System- und Werkzeugdesign bietet. Dieses alte Design ist für viele Anwendungen leistungsbedürftig.Die Ausgabe unterstützt eine breite Palette von Differenzsignalspannungsschwankamplitudes, von mindestens 400mVpp auf maximal 1,2Vpp. In eDP-Anwendungen hat 400mVpp jedoch eine größere Spannungsschwung, als bei den meisten Empfängern erforderlich ist,besonders bei Verwendung nur eines kurzen AnzeigekabelnDas Ergebnis ist, daß die Amplitude des Hauptkanals mit eDP 1.4 auf 200 mVpp reduziert wird, wodurch der Stromverbrauch der Hochgeschwindigkeitsübertragungsschnittstelle erheblich reduziert wird.Zusätzlich zur Verringerung der Spannung Schwingung Amplitude, die Überarbeitung von eDP 1.4 fügt auch eine angepasste Amplitude und Flexibilität bei der Anpassung der Vorbetonung hinzu, die besser den Eigenschaften verschiedener Hauptkanalübertragungswege gerecht werden kann. eDP 1.4 bietet auch die Möglichkeit, den AUX-Kanal bei niedrigeren Amplituden zu betreiben, da der AUX ein bidirektionales Kanal ist, eine Änderung, die sich sowohl auf den Empfänger als auch auf die Ausgabeentwürfe auswirkt.Die Anzahl der Synchronisationssignale, die vor Beginn der Übertragung durch den AUX-Kanal übertragen werden, wird ebenfalls reduziert..

Mehr Flexibilität bei der Auswahl der Transfersätze

eDP 1.4 bietet mehr Flexibilität bei der Auswahl der Übertragungsraten für die wichtigsten Kanäle.4, waren die wichtigsten eDP-Kanalraten mit 1,62 Gbit/s, 2,7 Gbit/s und 5,4 Gbit/s genau die gleichen wie bei DisplayPort, während eDP 1.4 neue Geschwindigkeitsoptionen hinzufügte: 2,16 Gbit/s, 2,43 Gbit/s, 3.24 Gbit/s und 4.32 Gbit/s. Unabhängig von eDP oder DisplayPort wählen sie im Grunde eine genügend große Bandbreite und einen Übertragungskanal, um Bilddaten zu übertragen,aber eine höhere Übertragungsrate bedeutet einen höheren Stromverbrauch, und eine übermäßig hohe Übertragungsrate ist ebenfalls eine Verschwendung.Übertragung einer 1,920x1,200In der Tat kann der 24-Bit-Farb-Panel jedoch mit einer Geschwindigkeit von 2,7 Gbit/s zwei Hauptkanäle oder mit einer Geschwindigkeit von 5,4 Gbit/s einen Hauptkanal verwenden.200, 24-Bit-Farbpanel muss nur mit 3,7 Gbit/s übertragen werden und bietet 4,32 Gbit/s ausreichende Bandbreite für zwei Kanäle von 2,7 Gbit/s oder einen Kanal von 5,4 Gbit/s.920x1Wenn die Bandbreite von eDP 1 auf 30 Bit erhöht wird, wird die erforderliche Bandbreite auf 4,625 Gbit/s erhöht, und die oben genannte Bandbreite wird nicht ausreichen.4In diesem Fall mußte die Übertragungsrate verdoppelt oder die Anzahl der Kanäle von zwei auf vier Kanäle erhöht werden, aber in eDP 1.4, muss die Übertragungsgeschwindigkeit nur von 2,7 G auf 3,24 G erhöht werden, d. h. für die Datenübertragung ist genügend Bandbreite von 5,184 Gbit/s vorhanden,und der Stromverbrauch der physikalischen Schicht der Hauptkanaloberfläche am Ausgang und am Empfängerende kann reduziert werden, und der Stromverbrauch der Ausgleichsleitung kann auch am Ende des Panels reduziert werden.4 bietet auch die Option der benutzerdefinierten Geschwindigkeiten, die nicht auf die allgemeine eDP-Anzeigetafel angewendet wird, sondern für einige spezifische Systemanwendungen ausgelegt ist.

Hinzufügen von Datenkomprimierung für die Anzeige

Eine weitere Neuerung in eDP 1.4 ist die Unterstützung der Übertragung komprimierter Videodaten.der im VESA DSC (Display Stream Compression) -Standard definiert ist und voraussichtlich im März 2014 veröffentlicht wird. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateWenn die erforderliche Bandbreite kleiner ist, wird auch die Anzahl der für den Hauptkanal erforderlichen Kanäle reduziert, was weniger Linien bedeutet.die Übertragungsqualität wird besser seinDarüber hinaus kann im PSR-Modus die Datenmenge, die gespeichert werden muss, durch Komprimierungstechnologie reduziert werden.und ein kleinerer Pufferspeicher kann verwendet werdenUrsprünglich enthielt die Spezifikation eDP 1.4 eine Komprimierte Display Stream Transport Services-Einheit, VESA entschied sich jedoch, sie durch die neue DSC-Spezifikation zu ersetzen.

Übertragung von Multi-Touch-Daten über AUX

Mobilgeräte mit Touch-Panels sind üblich geworden, und herkömmliche PCs werden für immer mehr Anwendungen mit Touch-Panels ausgestattet sein.wie z.B. das Windows 8-Betriebssystem von Microsoft, das Touch-Funktionen unterstützt. eDP wurde in Tablets, Laptops und AIO-PCs weit verbreitet, und diese Anwendungen können auch Touch unterstützen.Multi-Touch-Daten müssen über eine separate USB-Schnittstelle übertragen werden, und in Zukunft, wenn Multi-Touch-Daten über den AUX-Kanal übertragen werden, kann diese USB-Schnittstelle beseitigt werden.Da der Display-Treiber-Chip und der Touch-Chip unabhängig sind und ihre eigenen Schnittstellen habenDie Multi-Touch-Datenübertragungsfunktion über den AUX-Kanal unterstützt die USB HID-Firmware-Spezifikation,und eDP 1.4 eine neue DPCD-Scratchpad-Adresse auf der Empfängerseite definiert, um die Multi-Touch-Funktion zu aktivieren, die die Konfigurationsdaten für die Multi-Touch-Unterstützung und andere Datenübertragungen enthält.

Die Spezifikation für die Kompatibilitätsprüfung wurde noch nicht veröffentlicht.

VESA hat die Kompatibilitätsprüfungsspezifikation eDP 1.4 nicht veröffentlicht.die physische Schicht-Schnittstellen und Link-Schicht (Link-Layer) umfassen Kompatibilitätsprüfungsspezifikationen sind noch nicht veröffentlicht VESA hat eDP 1 nicht veröffentlicht.4 Kompatibilitätsprüfungsspezifikationen. 2011 veröffentlichte VESA die eDP 1.3-Leitlinien, die Richtlinien wie die physische Schicht-Schnittstelle und die Link-Schicht enthielten.Die Systemfabrik überprüft die relevanten Materialien des eDP-Systems., einschließlich der Kompatibilität und Interoperabilität von Ausgang, Verbindungsleitung und Empfänger.

Aufgrund der großen Anzahl von Versionen von eDP und der Vielfalt der Anwendungen für verschiedene Systeme ist es ziemlich schwierig, eine Prüfspezifikation zu definieren, die allen Systemanwendungen gerecht werden kann.Im Gegensatz zum externen DisplayPort, die Verbraucher nicht die Möglichkeit haben, das interne Kabel und das Display-Panel auszuwählen, so dass VESA nicht über die notwendige Definition der Kompatibilitätsprüfungsvorgaben verfügt,und Systemhersteller müssen mit ihren jeweiligen eDP-Zulieferern zusammenarbeiten, um sicherzustellen, dass das System ordnungsgemäß funktioniert.
